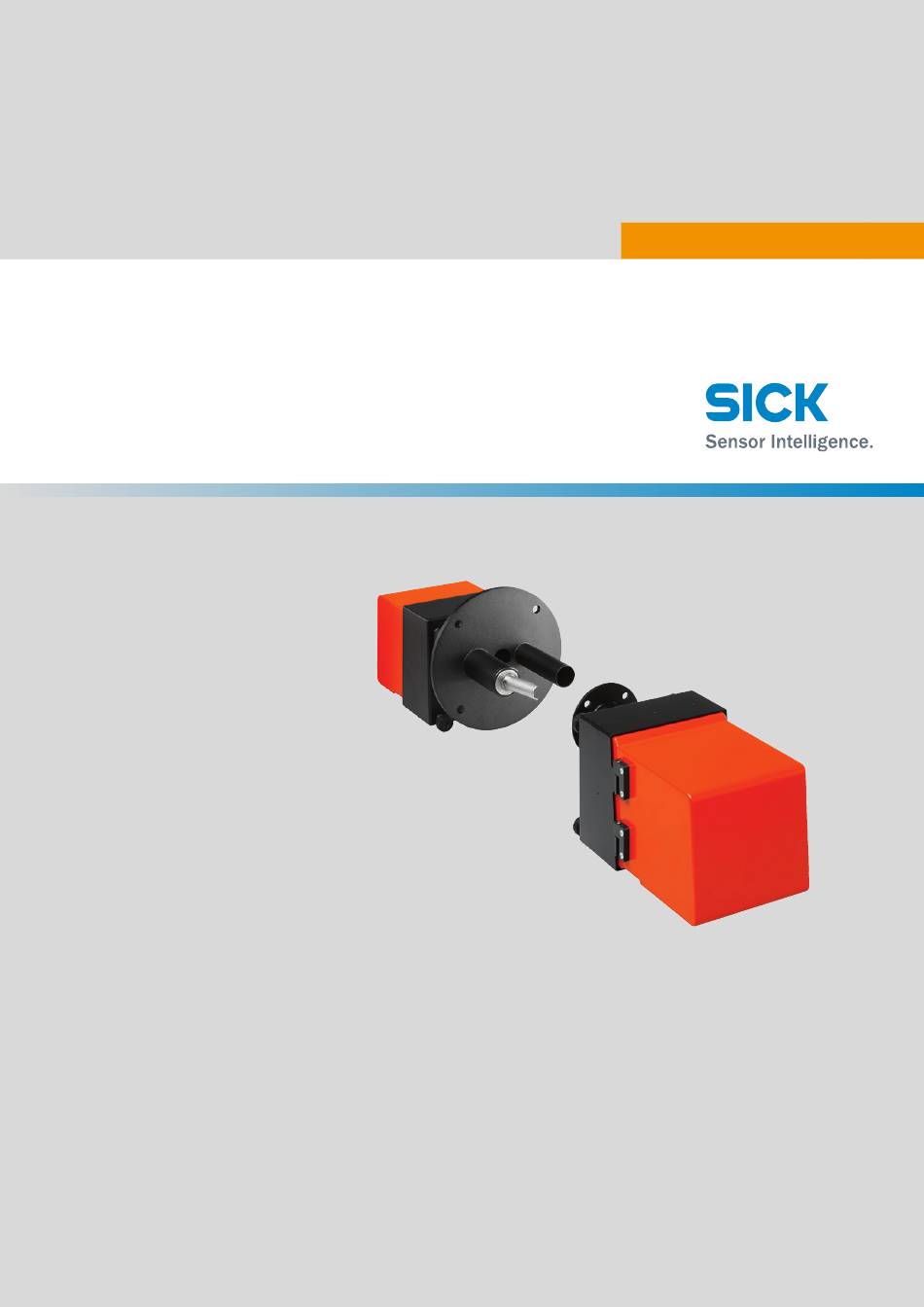

Titelseite
MMMBETRIEBSANLEITUNG
MMMI
B E T R I E B S A N L E I T U N G
DUSTHUNTER C200
Staubmessgerät
Installation, Betrieb, Instandhaltung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SICK DUSTHUNTER C200

Inhaltszusammenfassung für SICK DUSTHUNTER C200

  • Seite 1 Titelseite MMMBETRIEBSANLEITUNG MMMI B E T R I E B S A N L E I T U N G DUSTHUNTER C200 Staubmessgerät Installation, Betrieb, Instandhaltung...

  • Seite 2: Rechtliche Hinweise

    © SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 3: Inhaltsverzeichnis

    Justierbock für Normierung ........31 2.2.7.3 Nullrohr für Normierung..........31 Gerätekonfiguration ..................32 SOPAS ET (PC-Programm) ................33 8011951/YWL2/3-0/2016-06 | SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 4 Messsystem für Transmissionsmessung normieren ....65 4.2.4 Laserstrahl für Streulichtmessung justieren....... 65 4.2.5 Anwendungsspezifische Parameter eingeben ......66 B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 5 Option externe Spüllufteinheit ..........105 Außerbetriebsetzung.................. 106 Störungsbehebung ................107 Allgemeines ....................107 Sende-Empfangseinheit................109 8011951/YWL2/3-0/2016-06 | SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 6 Sende-Empfangseinheit und Reflektor ........127 7.5.2 MCU mit integrierter Spülluftversorgung........127 7.5.3 Option externe Spüllufteinheit...........127 B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 7: Wichtige Hinweise

    Nie direkt in den Strahlengang blicken ▸ Laserstrahl nicht auf Personen richten ▸ Auf Reflexionen des Laserstrahls achten. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 8: Symbole Und Dokumentkonventionen

    Das Messsystem DUSTHUNTER C200 ist nicht zugelassen zum Betrieb in explosions- ● gefährdeten Bereichen. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 9: Verantwortung Des Anwenders

    ▸ die vorgeschriebenen Wartungs- und Inspektionsarbeiten von qualifiziertem und erfahrenem Personal regelmäßig durchgeführt werden. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 10 Elektrischer Anschluss Das Gerät muss gemäß EN 61010-1 durch einen Trennschalter/Leistungsschalter abgeschaltet werden können. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 11: Produktbeschreibung

    Messgrößen Opazität (O), relative Opazität (ROPA), Extinktion (E) und Staubkonzent- ration (c) werden daraus abgeleitet. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 12 Transmission, Opazität und relative Opazität werden meist in Prozent angegeben. Extinktion:   -- -   B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 13: Streulichtmessung

    Seite 78; Standardeinstellung ab Werk: cc2 = 0, cc1 = 1, cc0 = 0). 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 14: Dämpfungszeit

    Abb. 2: Dämpfungszeit 90 % der Sprunghöhe Messwert mit Dämpfungszeit Prozessänderung Dämpfungszeit t in s B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 15: Funktionskontrolle

    Parametrierung und neuem Startzeitpunkt liegender Kontrollzyklus noch aus- geführt. Die Änderung der Intervallzeit wird ab dem nächstfolgenden Startzeitpunkt wirksam. ● 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 16: Nullwertmessung

    Bei Betrieb nach EPA-Norm ist der Verschmutzungsgrenzwert für „Warnung” fest auf ● 3 % und den Wert für „Störung” fest auf 4 % eingestellt. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...
  • Seite 17 Abb. 5: Schwenkscheibenstellungen an der Sende-Empfangseinheit Messposition Verschmutzungsmessung     Glasscheibe  Kontrollreflektor (nur sendeseitig)  Schwenkscheibe 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 18: Gerätekomponenten

    Kommunikation zwischen Sende-Empfangseinheit und Steuereinheit MCU Standardmäßig ist jeweils eine Sende-Empfangseinheit über das Anschlussleitung mit einer Steuereinheit MCU verbunden. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 19: Sende-Empfangseinheit

    Gerätezustand angezeigt (Betrieb = grüne LED, Störung = rote LED, Wartungs- bedarf = gelbe LED). 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 20  Sende-Empfangseinheit  Sendemodul  Grundplatte  Antrieb  Haltewinkel  Spannfeder  Kegelradgetriebe B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 21: Reflektor/Streulichtempfänger

     Schanier  Anschluss für Sendeeinheit  Griffschraube Spülluftstutzen ß  Flansch  à 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 22  Öffnung für Reflektor   Lichtfalle für Streulichmessung Schanier ß ß Anschluss für Sendeeinheit à à B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 23: Flansch Mit Rohr

       Kennzeichnung für Montage  Befestigungsbolzen  Material St 37 oder 1.4571 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 24: Steuereinheit Mcu

    Grenzwert ● ● anschluss Extinktion ● Transmission ● relative Opazität ● Auflösung 10 Bit B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 25: Ausführungen

     Display-Modul (Option)  E/A-Modul (Option)  Prozessorplatine  Display-Modul (Option)  Interface-Modul (Option) 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 26 (siehe „Spülluftversorgung“, Seite 126) ist separater Bestandteil des Messsystems und muss gesondert bestellt werden. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 27: Typschlüssel

    Sonderausführungen - N: keine Besonderheiten EX-Zertifizierung - N: ohne EX-Zertifizierung Software - E: Emissionsmessung 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 28: Module

    Diag Anzeige von Alarm- oder Fehlermeldung Menu Anzeige des Hauptmenüs und Wechsel in Untermenüs B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...
  • Seite 29 – Die MCU und die Fernbedieneinheit MCU sind gegeneinander verriegelt (es können nicht beide MCUs gleichzeitig bedient werden. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 30: Option Externe Spüllufteinheit

    Für den Einsatz im Freien ist eine Wetterschutzhaube lieferbar (siehe „Wetterschutz- hauben“, Seite 125). B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 31: Zubehör Für Installation (Separat Zu Bestellen)

    Das Nullrohr wird bei Nichtbenutzung durch Endkappen verschlossen, so dass kein Staub eindringen kann. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 32: Gerätekonfiguration

    Spülluftschlauch DN 40 (an Reflektor/Streulichtempfänger DHC- Option externe Spüllufteinheit + Adapter 40-25 > +2 hPa MCU-N (an Sende-Empfangseinheit) B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 33: Sopas Et (Pc-Programm)

    SOPAS ET wird auf der Produkt-CD mitgeliefert. Alternativ können Sie SOPAS ET kostenlos von der SICK-Homepage herunterladen (Menü: "DOWNLOADS"). 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 34: Montage Und Installation

    (siehe „Techni- ausreichende Leitungsquerschnitte und sorgung planen Leistungsbedarf sche Daten“, Seite 115) Absicherung planen B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 35: Anbau Von Sende-Empfangseinheit Und Reflektor/Streulichtempfänger An Waagerechten Leitungen

       Strömungsrichtung  Sende-Empfangseinheit  Flansch mit Rohr  Reflektor/Streulichtempänger  Tubus 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 36: Montage

    Um den Flansch mit Rohr muss ein Freiraum für den Anbau von Sende-Empfangseinheit und Reflektor gewährleistet sein. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...
  • Seite 37 Justiervorrichtung von SICK exakt aufeinander ausrichten; Abweichung der Achsen zueinander max. ± 1°. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 38 Lichtquelle und Flanschplatte mit Zieloptik umgesetzt werden. ▸ Flanschöffnung nach dem Anbau abdecken, um den Austritt von Gas zu verhindern. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 39: Steuereinheit Mcu Montieren

    MCU-N MCU-P MCU-P: Steuereinheit mit Spülluftversorgung (siehe „Steuereinheit MCU“, Seite > 350 > 540 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 40 Bei Entfernungen zwischen Sende-Empfangseinheit und Reflektor zur Steuereinheit ● MCU größer 10 m empfehlen wir, die Option externe Spüllufteinheit einzusetzen. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 41: Option Externe Spüllufteinheit Montieren

    Abheben der Wetterschutzhaube zu berücksichtigen (siehe „Anordnung und Monta- gemaße Spüllufteinheit (Maße in mm)“, Seite 42). 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 42: Montagearbeiten

     Alternative: Haltebügel  Stahlrohr 50 x 5 DIN 2391  Kanal   B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 43: Wetterschutzhauben Anbauen

    Wetterschutzhaube von oben aufsetzen. ▸ Halteriegel in die Gegenstücke seitlich einführen, drehen und einrasten lassen. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 44: Elektrische Installation

    Die Sicherheit eines Systems, in welches das Gerät integriert wird, liegt in der Verantwortung des Errichters des Systems. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK...

  • Seite 45: Allgemeine Hinweise, Voraussetzungen

    Sende-Empfangseinheit und Reflektor/Streulicht- empfänger DHC-R0  Spülluftaustritt DN 40 für Reflektor/Streulicht- empfänger DHC-R1  8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 46: Option Externe Spüllufteinheit

     Zum Spülluftstuzen der Sende-Empfangseinheit  Für Streulichtempfänger DHC-R1 nicht erforderlich  Zum Spülluftstutzen des Reflektors  Spülluftschlauch  Adapter 40 - 25 B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...
  • Seite 47 Nennstromstärke (siehe Technische Daten Spülluftein- heit) auslegen. Jede Phase getrennt absichern. Schutzschalter gegen einseitigen Phasenausfall einsetzen. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 48: Steuereinheit Mcu Anschließen

    (siehe „Anordnung der Kompo- nenten in der MCU (ohne Spülluftversorgung, mit Optionen)“, Seite 48). B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 49: Anschlüsse Der Mcu-Prozessorplatine

     Anschluss für Analogausgang    Anschlüsse für Analogein- gänge 1 und 2    8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 50: Anschluss Der Anschlussleitung Zur Mcu

    Kabel gemäß Seite 45, §3.3.2 Zum Öffnen den Steckverbinder in den Stecker an der Sende-Empfangseinheit stecken. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 51: Standard-Anschluss

    RS485 B RS485 A Stecker Stecker Buchse Buchse Stecker -24 V +24 V SICK-Leitung Buchse 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 52: Streulichtempfänger Anschließen

    Reflektor/Streulichtempfänger“, Seite 126) an die Sende-Empfangseinheit und an den Reflektor/Streulichtempfänger anschließen und fest verschrauben. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 53: Fernbedieneinheit Mcu Anschließen

    3-adriges Netzkabel mit ausreichendem Querschnitt an die bauseitige Spannungsver- ● sorgung und die entsprechenden Klemmen in der Fernbedieneinheit anschließen. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 54  Die Versorgung darf nur vom ausführenden Personal unter Beachtung der gültigen Sicherheitsbestimmungen nach Abschluss der Arbeiten bzw. zu Prüfzwecken wieder aktiviert werden. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 55: Interface- Und E/A-Modul (Option) Einbauen

    Anschlussbelegung AI-Modul Abb. 32: Anschlussbelegung Analogeingangsmodul  Modulträger  AI 2 + - AI 1 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 56: Inbetriebnahme Und Parametrierung

    Messung durch eine gravimetrische Vergleichsmessung kalibriert werden (siehe „Kalibrierung für Messung Staubkonzentration“, Seite 78). B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 57: Sopas Et Installieren

    Device Manager finden (Es sind keine Administratorrechte erforderlich). 1 Die Verbindung zwischen dem DUSTHUNTER und Ihrem Laptop/PC lösen. 2 Eingabe: devmgmt.msc 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 58: Verbindung Zum Gerät Über Ethernet (Option)

    „Ethernet-Modul parametrieren“, Seite 86). Empfohlenes Vorgehen: 1 MCU muss ausgeschaltet sein. 2 MCU mit Netzwerk verbinden. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...
  • Seite 59 „Ethernet-Modul parametrieren“, Seite 86 11 Keinen COM-Port anklicken 12 Namen für diese Suche vergeben 13 „Fertig stellen“ 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 60: Anwendungsspezifische Einstellungen

    – bauseitiger Aufbau eines „Nullrohres“. Das Rohr muss auf die Flanschrohre passen und innen reflektionsarm sein. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...
  • Seite 61 ▸ Vor Beginn der folgenden Arbeiten ca. 30 min warten (Messsystem muss betriebswarm sein). 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 62: Sendelichtstrahl Für Transmissionsmessung Fokussieren

    19) lösen, die Elektronikeinheit zur Seite schwenken und die Schwenkscheibenabdeckung (1) abnehmen. Abb. 37: Abdeckschraube für Fokussieröffnung   B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...
  • Seite 63 Sendelichtfleck (1) in der Kreismarkierung in der Mitte des Kontrollfenster (2) auf der Gehäuserückseite (3) zu erkennen ist. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 64 Im Anschluss an die Fokussierung muss das Messsystem normiert werden. HINWEIS: Nach jeder Änderung der Fokussierung ist das Messsystem erneut zu normieren. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 65: Messsystem Für Transmissionsmessung Normieren

    Anschlussleitung verbunden sein, sonst ist kein Laserstrahl zu sehen. Abb. 40: Laserstrahl auf Lichtfalle ausrichten Sende-Empfangseinheit Reflektor/Streulichtempfänger Lichtfalle ▸ Abdeckung wieder anbringen. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 66: Anwendungsspezifische Parameter Eingeben

    INBETRIEBNAHME UND PARAMETRIERUNG 4.2.5 Anwendungsspezifische Parameter eingeben Abb. 41: SOPAS ET-Menü: DH C200/Parametrierung/Applikationsparameter (Beispiel) B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...
  • Seite 67 Nach Deaktivierung der EPA-Konformität werden Grenzwert Verschmutzung und Warn- schwelle wieder auf Standardwerte zurückgesetzt (40 % bzw. 30 %). 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 68: Sende-Empfangseinheit Und Reflektor/Streulichtempfänger

     Tellerfeder (4 Paar); nur bei Befestigungssatz für Sende-Empfangseinheit Ausrichtung horizontal Fixpunkt Ausrichtung vertikal B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...
  • Seite 69 Wenn das nicht der Fall ist, den Laserstrahls gemäß siehe „Laserstrahl auf Lichtfalle ausrichten“, Seite 65 nachjustieren. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 70: Standard-Parametrierung

    Die Sende-Empfangseinheit muss mit der MCU verbunden sein. Abb. 45: SOPAS ET-Menü: MCU/Parametrierung/Anwendungseinstellung B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 71: Werksseitige Einstellungen

    Gerät über USB-Leitung“, Seite 57), das Passwort Ebene 1 eingestellt und der Zustand „Wartung“ gesetzt sein. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 72: Funktionskontrolle Festlegen

    (siehe „Ausgabe der Funktionskontrolle auf Schreibstreifen“, Seite 15) wird der zuletzt gemessene Messwert ausgegeben. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 73: Analogausgänge Parametrieren

    (Ext)”) sind die Analogeingänge gemäß siehe „Analogeingänge parametrieren“, Seite 76 zu parametrieren. Abb. 47: SOPAS ET-Menü: MCU/Parametrierung/IO Konfiguration/Ausgangsparameter 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 74 1 Ska- wert grenze lierung oberer Endwert Obere Messbereichs- physikalischer Wert bei 20 mA grenze B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...
  • Seite 75 2(3) Skalierung” ist analog zu den Feldern „Parameter Analogaus-gang 1” und „Analog- ausgang 1 Skalierung” vorzunehmen. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 76: Analogeingänge Parametrieren

    Dieser Parameter öffnet das Feld „O2 Analogeingang 4” für die Parametrierung des unteren und oberen Bereichsendwertes und des Wertes für Live Zero. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK...

  • Seite 77: Dämpfungszeit Einstellen

    Dämpfungszeit der ausgewählten Messgröße ( siehe zeit Sensor 1 „Dämpfungszeit“, Seite Einstellbereich 1 ... 600 s 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 78: Kalibrierung Für Messung Staubkonzentration

    (eingegebener Wert für 20 mA; i.a. 2,5 x vorgegebener Grenzwert) ▸ Regressionskoeffizienten eingeben Es gibt zwei Möglichkeiten: B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...
  • Seite 79 Nach Eingabe Sende-Empfangseinheit wieder in Zustand „Messung“ setzen). Der gewählte Messbereich kann bei dieser Verfahrensweise später beliebig umpa- rametriert werden. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 80: Kalibrierung Staubkonzentrationsmessung Auf Basis Streulichtmessung

    Live Zero MBE: festgelegter Messbereichsendwert (eingegebener Wert für 20 mA; i.a. 2,5 x vorgegebener Grenzwert) B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...
  • Seite 81 Nach Eingabe Sende-Empfangseinheit wieder in Zustand „Messung“ setzen). Der gewählte Messbereich kann bei dieser Verfahrensweise später beliebig umpa- rametriert werden. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 82: Datensicherung In Sopas Et

    Zur Analyse der Gerätefunktion und Erkennung möglicher Störungen kann ein Diagnose- protokoll erstellt werden. Beispiel für Parameterprotokoll B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...
  • Seite 83 INBETRIEBNAHME UND PARAMETRIERUNG Abb. 50: Parameterprotokoll DUSTHUNTER C200 (Beispiel) 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 84: Messbetrieb Starten

    Dazu den Zustand „Wartung“ aufheben: „Wartung Sensor“ wegklicken. Abb. 51: SOPAS ET-Menü: MCU/Wartung/Wartungsbetrieb Die Standard-Inbetriebnahme ist damit abgeschlossen. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 85: Interface-Module Parametrieren

    Für das Modul Profibus DP sind GSD Datei und Messwertbelegung auf Nachfrage ver- fügbar. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 86: Ethernet-Modul Parametrieren

    Die gewünschte Netzwerkkonfiguration einstellen und im Feld „Interfacemodul Informa- tionen” die Schaltfläche „Neu starten” betätigen. Abb. 53: SOPAS ET-Menü: MCU/Parametrierung/IO Konfiguration/Interfacemodul B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 87: Bedienung/Parametrierung Über Option Lc-Display

    Anzeigen, Abfragen sowie für Inbetriebnahme bzw. Anpassung an kundenspezifische Anforderungen und Diagnose notwendige Parameter Voreingestelltes Passwort: 1234 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 88: Menüstruktur

    Den gewünschten Wert mit den Tasten „^“ und/oder „→“ einstellen und mit „Save“ in das Gerät schreiben (2x bestätigen). B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK...
  • Seite 89 DUSTHUNTER C200 (siehe „MCU auf die Sende-Empfangseinheit einstellen“, Seite 70) sind folgende Schritte notwendig: 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 90 Das Default-Passwort eingeben und den Typ mit „Save” übernehmen (2x bestätigen). Die anderen Auswahlmöglichkeiten haben hier keine Bedeutung. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK...

  • Seite 91: Sende-Empfangseinheit

    78) mit den Tasten „^“ und/oder „→“ einstellen und mit „Save“ in das Gerät schreiben (2x bestätigen). 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 92 INBETRIEBNAHME UND PARAMETRIERUNG Abb. 57: Eingabe der Regressionskoeffizienten B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 93: Displayeinstellungen Mittels Sopas Et Ändern

    57), Passwort Ebene 1 einzugeben und das Verzeichnis „Parametrierung /Displayeinstellungen“ aufzurufen. Abb. 58: SOPAS ET-Menü: MCU/Parametrierung/Displayeinstellungen 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 94 MCU Messwert 1 Konzentration i.N. (SI) MCU Messwert 2 Konzentration i.N. (Ext) B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 95: Wartung

    „Wartung System” im Fenster „Betriebszustand setzen“ deaktivieren und die Schaltfläche „Zustand setzen“ betätigen). 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 96: Wartungsintervalle

    Ort durchgeführt. Benötigte Hilfsmittel Pinsel, Reinigungstuch, Wattestäbchen, ● Wasser, ● Ersatzluftfilter, Vorfilter (für Ansaugung) ● B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 97: Wartung Sende-Empfangseinheit Und Reflektor/Streulichtempfänger

    ▸ Glasscheibe (5) (beidseitig), Nullpunktreflektor (2) und Sendeoptik (4) vorsichtig mit einem Optiktuch reinigen. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 98 Im Fenster mit der Gerätedatei DH C200 verbinden, das Verzeichnis „Diagnose / Kont- rollwerte“ aufrufen und Verschmutzungswert kontrollieren. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK...
  • Seite 99 (siehe „SOPAS ET-Menü: DH C200/Justage/ Manuelle Justage/Motorsteuerung““, Seite 97) die Schaltfläche „Messbetrieb” betä- tigen. ▸ Messbetrieb wieder aufnehmen. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 100: Reflektor/Streulichtempfänger Warten

      Spanner  O-Ring Vorsatz ß Streulichtempfänger für große Messstrecken  ß  B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 101: Reflektor Warten

    Zahnriemen auf die Antriebsachse legen, Schwenkscheibe auf die Achse stecken und die Spannfeder wieder anbringen. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 102 97) im Feld „Schwenkscheibe Reflektor” die Schalt- fläche „Messbetrieb” betätigen. ▸ Messbetrieb wieder aufnehmen. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 103: Wartung Der Spülluftversorgung

    Zum Reinigen des Filtergehäuses bzw. Austausch des Filtereinsatzes muss die Spül- luftversorgung nicht ausgeschaltet werden, d.h. die Komponenten können am Kanal verbleiben. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 104: Steuereinheit Mcu Mit Integrierter Spülluftversorgung

    Abb. 67: Wechsel des Filtereinsatzes bei der Steuereinheit mit Spülluftversorgung     Spannband  Filtergehäuse  Filtergehäusedeckel B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 105: Option Externe Spüllufteinheit

    Gehäuse beachten. ▸ Spülluftschlauch wieder am Filterausgang mit Schlauchschelle befestigen. ▸ Das Gebläse wieder einschalten. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 106: Außerbetriebsetzung

    Steckverbinder der Anschlussleitungen mit geeigneten Hilfsmitteln vor Schmutz und Nässe schützen. ▸ Spülluftschlauch gegen Eindringen von Schmutz und Nässe sichern. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 107: Störungsbehebung

    Warnungsmeldungen bedeuten noch keine Fehlfunktion des Messsystems. Am Analo- gausgang wird weiter der aktuelle Messwert ausgegeben. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 108 STÖRUNGSBEHEBUNG Detaillierte Beschreibung der Meldungen und Möglichkeiten zur Behebung siehe Ser- vicehandbuch. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 109: Sende-Empfangseinheit

    Beschreibung des Fehlers bzw. der Warnung: Im Beschreibungs-Feld von SOPAS ET ● Die nachfolgend aufgeführten Störungen können u.U. vor Ort behoben werden. 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 110 < 19 V Spannungsverlust auf der ● Anschlussleitung (Aderquer- schnitt zu gering im Verhältnis zur Leitungslänge) B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 111: Steuereinheit Mcu

    Anzeige des Fehlers bzw. der Warnung: Durch LED-Symbol ● Beschreibung des Fehlers bzw. der Warnung: Im Beschreibungs-Feld von SOPAS ET ● 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 112 ▸ Systemtest aktiv MCU befindet sich im Testmodus. Zustand „Systemtest” deakti- vieren (Verzeichnis „Wartung”) B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 113: Sicherung Wechseln

    Tür schließen und Netzspannung wieder zuschalten. Abb. 72: Sicherung wechseln  Sicherungshalter  Sicherung   8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 114: Spezifikationen

    DUSTHUNTER C200 ist eignungsgeprüft gemäß EN 15267 und darf zur kontinuierlichen Überwachung von Emissionen an genehmigungspflichtigen Anlagen nach EU-Richtlinien eingesetzt werden.. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 115: Technische Daten

    Für Anschluss der Sende-Empfangseinheit Option Interface-Modul Für Kommunikation mit Host-PC, wahlweise für Profibus DP, Ethernet 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 116: Messbereich Staubkonzentration

    Erfahrungen von SICK bei der optischen Staubmessung ermittelt und gelten unter der Annahme konstanter Partikelgrößen und -eigenschaften. B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK...
  • Seite 117 5 μm(nach Elektrofilter) 7000 3 μm(nach Tuchfilter) 6000 5000 4000 3000 2000 1000 Messstrecke in m 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 118: Abmessungen, Bestellnummern

    Alle Maße sind in mm angegeben. 7.3.1 Sende-Empfangseinheit Abb. 74: Sende-Empfangseinheit 25 Bestellnummer Bezeichnung Sende-Empfangseinheit DHC-T 1044863 B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 119: Reflektor/Streulichtempfänger

    Reflektor/Streulichtempfänger DHC-R0 für kurze Messstrecken Abb. 75: Reflektor/Streulichtempfänger DHC-R0 25 Bezeichnung Bestellnummer 1044864 Reflektor/Streulichtempfänger DHC-R0 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 120 Reflektor/Streulichtempfänger DHC-R1 für lange Messstrecken Abb. 76: Reflektor/Streulichtempfänger DHC-R1 40 Bestellnummer Bezeichnung 1044865 Reflektor/Streulichtempfänger DHC-R1 B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 121: Flansch Mit Rohr

    Flansch mit Rohr, Di = 152, Länge 350 mm, St37 2045418 DHC-R1 Flansch mit Rohr, Di = 152, Länge 350 mm, 1.4571 2045420 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 122: Steuereinheit Mcu

    Versorgungsspannung 24 V DC, ohne Spüllufteinheit, mit Display Fernbedieneinheit MCU ohne Netzteil 2075567 Fernbedieneinheit MCU mit Netzteil 2075568 B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...
  • Seite 123 Steuereinheit MCU-P2ODN01000NNNE im Wandgehäuse (orange), 1045004 Versorgungsspannung 24 V DC, mit Spüllufteinheit, mit Display 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 124: Option Externe Spüllufteinheit

    Spüllufteinheit mit Gebläse 2BH13 und Spülluftschlauch Länge 5 m 1012424 Spüllufteinheit mit Gebläse 2BH13 und Spülluftschlauch Länge 10 m 1012409 B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 125: Wetterschutzhauben

    Bestell-Nr. Einsatz für Wetterschutzhaube für Analysator 2702407 DHC-T, DHC-R0 2048567 Wetterschutzhaube Flansch k225 DHC-R1 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...

  • Seite 126: Zubehör

    Montagesatz Empfänger (für Reflektor/Streulichtempfänger DHC-R1) 7.4.5 Zubehör für Geräteüberprüfung Bezeichnung Bestellnummer Kontrollfilterset 2048676 2042907 Justierbock B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06| SICK Irrtümer und Änderungen vorbehalten...

  • Seite 127: Optionen Für Steuereinheit Mcu

    7.5.3 Option externe Spüllufteinheit Bezeichnung Anzahl Bestellnummer Filtereinsatz Micro-Topelement C11 100 5306091 4003353 Optiktuch 8011951/YWL2/3-0/2016-06| SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 128 Menüstruktur ..................88 Messbetrieb wieder aufnehmen ............95 Messfunktion (allgemein) ..............8 Messwerte ....................8 B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 8011951/YWL2/3-0/2016-06 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 129 INDEX 8011951/YWL2/3-0/2016-06 | SICK B E T R I E B S A N L E I T U N G | DUSTHUNTER C200 Irrtümer und Änderungen vorbehalten...
  • Seite 130 E-Mail sales@sick.co.nz United Arab Emirates China Norway E-Mail sick@sick.no USA/Mexico Denmark Poland E-Mail sick@sick.dk Finland Romania Vietnam France Russia Gemany Singapore Great Britain Slovakia E-Mail mail@sick-sk.sk Hong Kong Slovenia Hungary South Africa www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...

Inhaltsverzeichnis
