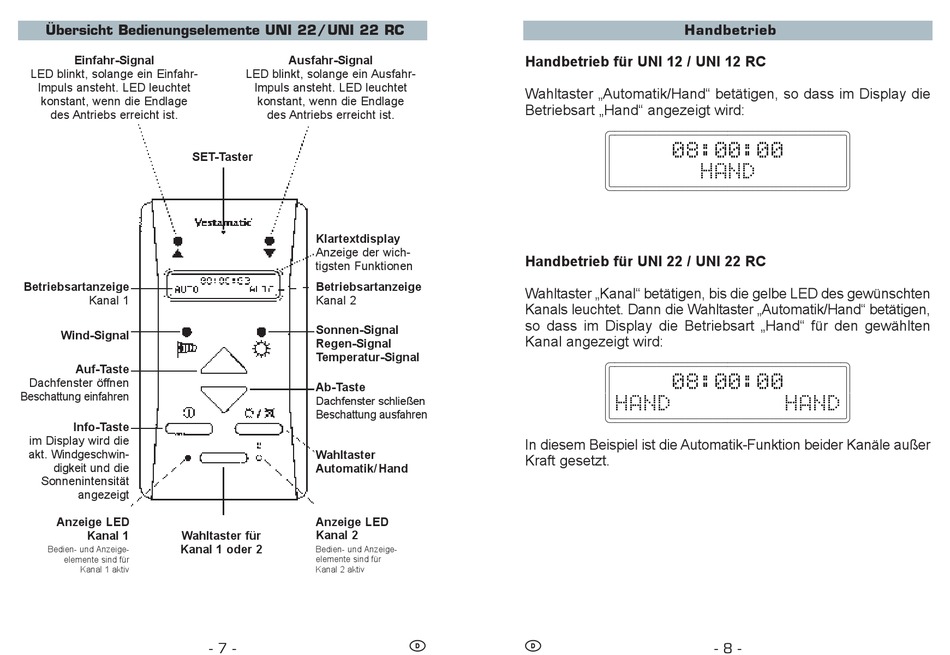

Übersicht Bedienungselemente UNI 22/ UNI 22 RC
Einfahr-Signal
LED blinkt, solange ein Einfahr-
Impuls ansteht. LED leuchtet
konstant, wenn die Endlage
des Antriebs erreicht ist.
SET-Taster
Betriebsartanzeige
Kanal 1
Wind-Signal
Auf-Taste
Dachfenster öffnen
Beschattung einfahren
Info-Taste
im Display wird die
akt. Windgeschwin-
digkeit und die
Sonnenintensität
angezeigt
Anzeige LED
Kanal 1
Wahltaster für
Kanal 1 oder 2
Bedien- und Anzeige-
elemente sind für
Kanal 1 aktiv
Ausfahr-Signal
LED blinkt, solange ein Ausfahr-
Impuls ansteht. LED leuchtet
konstant, wenn die Endlage
des Antriebs erreicht ist.
Klartextdisplay
Anzeige der wich-
tigsten Funktionen
Betriebsartanzeige
Kanal 2
Sonnen-Signal
Regen-Signal
Temperatur-Signal
Ab-Taste
Dachfenster schließen
Beschattung ausfahren
Wahltaster
Automatik/ Hand
Anzeige LED
Kanal 2
Bedien- und Anzeige-
elemente sind für
Kanal 2 aktiv
- 7 -
Handbetrieb für UNI 12 / UNI 12 RC
Wahltaster „Automatik/Hand" betätigen, so dass im Display die
Betriebsart „Hand" angezeigt wird:
Handbetrieb für UNI 22 / UNI 22 RC
Wahltaster „Kanal" betätigen, bis die gelbe LED des gewünschten
Kanals leuchtet. Dann die Wahltaster „Automatik/Hand" betätigen,
so dass im Display die Betriebsart „Hand" für den gewählten
Kanal angezeigt wird:
In diesem Beispiel ist die Automatik-Funktion beider Kanäle außer
Kraft gesetzt.
D
D
Handbetrieb
[$$$$08:00:00$$$$]
[$$$$$$HAND$$$$$$]
[$$$$08:00:00$$$$]
[HAND$$$$$$$$HAND]
- 8 -
