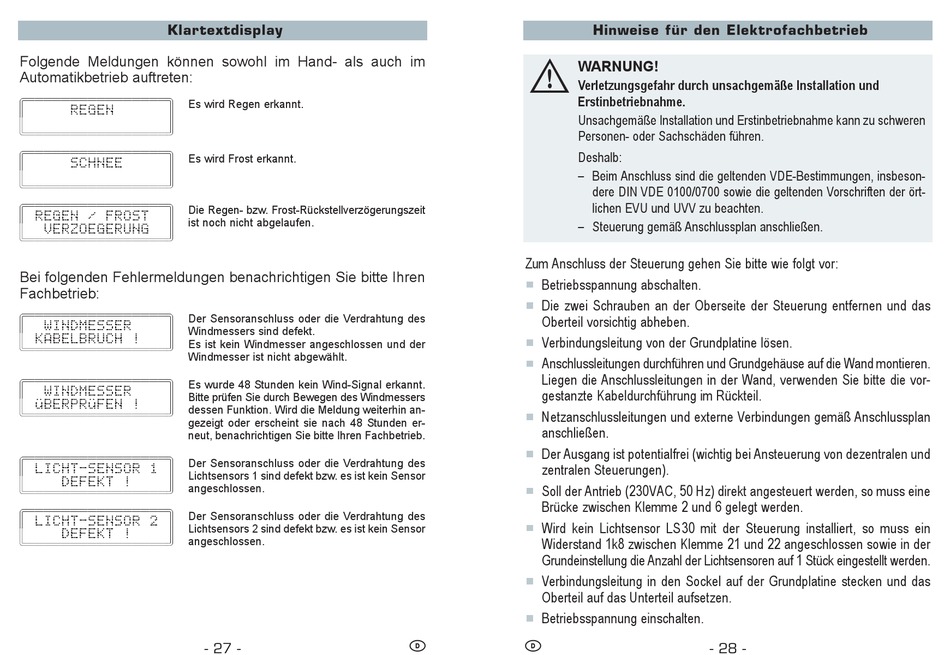

Klartextdisplay
Folgende Meldungen können sowohl im Hand- als auch im
Automatikbetrieb auftreten:
[$$$$$REGEN$$$$$$]
Es wird Regen erkannt.
[$$$$$$$$$$$$$$$$]
[$$$$$SCHNEE$$$$$]
Es wird Frost erkannt.
[$$$$$$$$$$$$$$$$]
[$REGEN$/$FROST$$]
Die Regen- bzw. Frost-Rückstellverzögerungszeit
ist noch nicht abgelaufen.
[$$VERZOEGERUNG$$]
Bei folgenden Fehlermeldungen benachrichtigen Sie bitte Ihren
Fachbetrieb:
[$$WINDMESSER$$$$]
Der Sensoranschluss oder die Verdrahtung des
Windmessers sind defekt.
[$KABELBRUCH$!$$$]
Es ist kein Windmesser angeschlossen und der
Windmesser ist nicht abgewählt.
[$$WINDMESSER$$$$]
Es wurde 48 Stunden kein Wind-Signal erkannt.
Bitte prüfen Sie durch Bewegen des Windmessers
[$üBERPRüFEN$!$$$]
dessen Funktion. Wird die Meldung weiterhin an-
gezeigt oder erscheint sie nach 48 Stunden er-
neut, benachrichtigen Sie bitte Ihren Fachbetrieb.
[$LICHT-SENSOR$1$]
Der Sensoranschluss oder die Verdrahtung des
Lichtsensors 1 sind defekt bzw. es ist kein Sensor
[$$$$DEFEKT$!$$$$]
angeschlossen.
[$LICHT-SENSOR$2$]
Der Sensoranschluss oder die Verdrahtung des
Lichtsensors 2 sind defekt bzw. es ist kein Sensor
[$$$$DEFEKT$!$$$$]
angeschlossen.
- 27 -
Ä
WARNUNG!
Verletzungsgefahr durch unsachgemäße Installation und
Erstinbetriebnahme.
Unsachgemäße Installation und Erstinbetriebnahme kann zu schweren
Personen- oder Sachschäden führen.
Deshalb:
– Beim Anschluss sind die geltenden VDE-Bestimmungen, insbeson-
– Steuerung gemäß Anschlussplan anschließen.
Zum Anschluss der Steuerung gehen Sie bitte wie folgt vor:
Betriebsspannung abschalten.
Die zwei Schrauben an der Oberseite der Steuerung entfernen und das
Oberteil vorsichtig abheben.
Verbindungsleitung von der Grundplatine lösen.
Anschlussleitungen durchführen und Grundgehäuse auf die Wand montieren.
Liegen die Anschlussleitungen in der Wand, verwenden Sie bitte die vor-
gestanzte Kabeldurchführung im Rückteil.
Netzanschlussleitungen und externe Verbindungen gemäß Anschlussplan
anschließen.
Der Ausgang ist potentialfrei (wichtig bei Ansteuerung von dezentralen und
zentralen Steuerungen).
Soll der Antrieb (230VAC, 50 Hz) direkt angesteuert werden, so muss eine
Brücke zwischen Klemme 2 und 6 gelegt werden.
Wird kein Lichtsensor LS30 mit der Steuerung installiert, so muss ein
Widerstand 1k8 zwischen Klemme 21 und 22 angeschlossen sowie in der
Grundeinstellung die Anzahl der Lichtsensoren auf 1 Stück eingestellt werden.
Verbindungsleitung in den Sockel auf der Grundplatine stecken und das
Oberteil auf das Unterteil aufsetzen.
Betriebsspannung einschalten.
D
D
Hinweise für den Elektrofachbetrieb
dere DIN VDE 0100/0700 sowie die geltenden Vorschriften der ört-
lichen EVU und UVV zu beachten.
