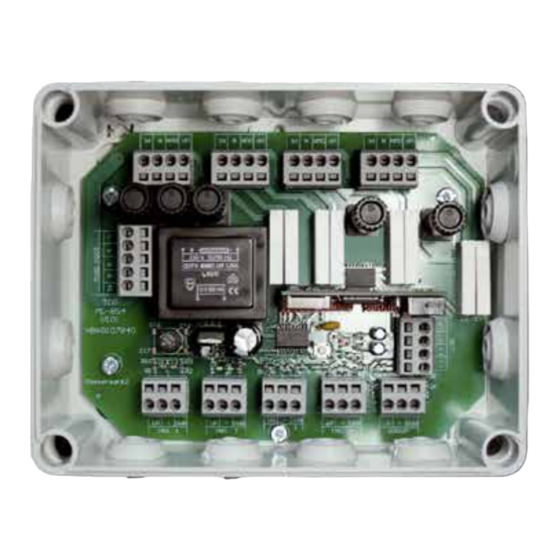

Vestamatic MC BS4 Montage- Und Bedienungsanleitung

Mikroprozessor gesteuerte BUS-Motorsteuerung für vier Antriebe
„
von Sonnenschutz anlagen
Direkte Anschlussmöglichkeit für vier 230VAC-Motoren
„
„ Anschlussmöglichkeit für einen programmierbaren Gruppentaster
und vier Einzeltastern
Getrennte Anschlussstelle für Netz- und Zentral weiter leitung
„
„ Sichere Verbindung durch Cage-Clamp-Anschluss bis 2,5 mm²
Einfache Konfigurierung mit der PC-Software BS Config
„
„ Individuell einstellbare Betriebsarten und Motorlaufzeit
„ Kompatibel zu allen Vestamatic BUS-Zentralsteuerungen, z. B.
Vesta Building Controller und Vesta Building Controller Compact
© Vestamatic GmbH
MC BS4
Art.-Nr.:
01078040
Kurzbeschreibung
Anschlussplan
1/2
D
MC BS4
BUS-Motorsteuerung zur Ansteuerung von
4 Sonnenschutzanlagen mit Gruppen- und Einzelbedienung.
Montage- und Bedienungsanleitung
Sicherheitshinweise
Ä
– Beauftragen Sie mit der Installation einen Elektrofachbe-
trieb, da die Steue rung zum Betrieb eine Betriebsspannung
von 230VAC, 50 Hz benötigt.
– Die Steuerung ist auf Beschädigungen zu prüfen, im Falle
einer Be schä di gung darf das Gerät keinesfalls in Betrieb
genommen werden. Sollte ein Transport scha den vorliegen,
so ist der Lieferant zu informieren.
– Die Steuerung ist nur für den sachgemäßen Gebrauch (wie in
der Bedie nungs anleitung beschrieben) bestimmt. Änderun-
gen oder Modifikationen dürfen nicht vorgenommen werden,
da ansonsten jeglicher Gewähr leistungs anspruch entfällt.
– Ist ein sicherer Betrieb der Steuerung oder der angeschlos-
senen Beschat tung nicht mehr gewährleistet, so ist die
Steuerung unverzüglich außer Betrieb zu setzen und gegen
unbeabsichtigten Betrieb zu sichern.
– Werden Arbeiten an den Fenstern, der Steuerung oder den
angeschlossenen Be schat tungen durchgeführt, sind diese
gegen unbefugtes Bedie nen und unbeabsichtigten Betrieb
zu sichern.
MC BS4
Art.-Nr.: 01078040
Änderungen vorbehalten!
