Aufbau und Funktion
Hauptmenü
5.4.3.1

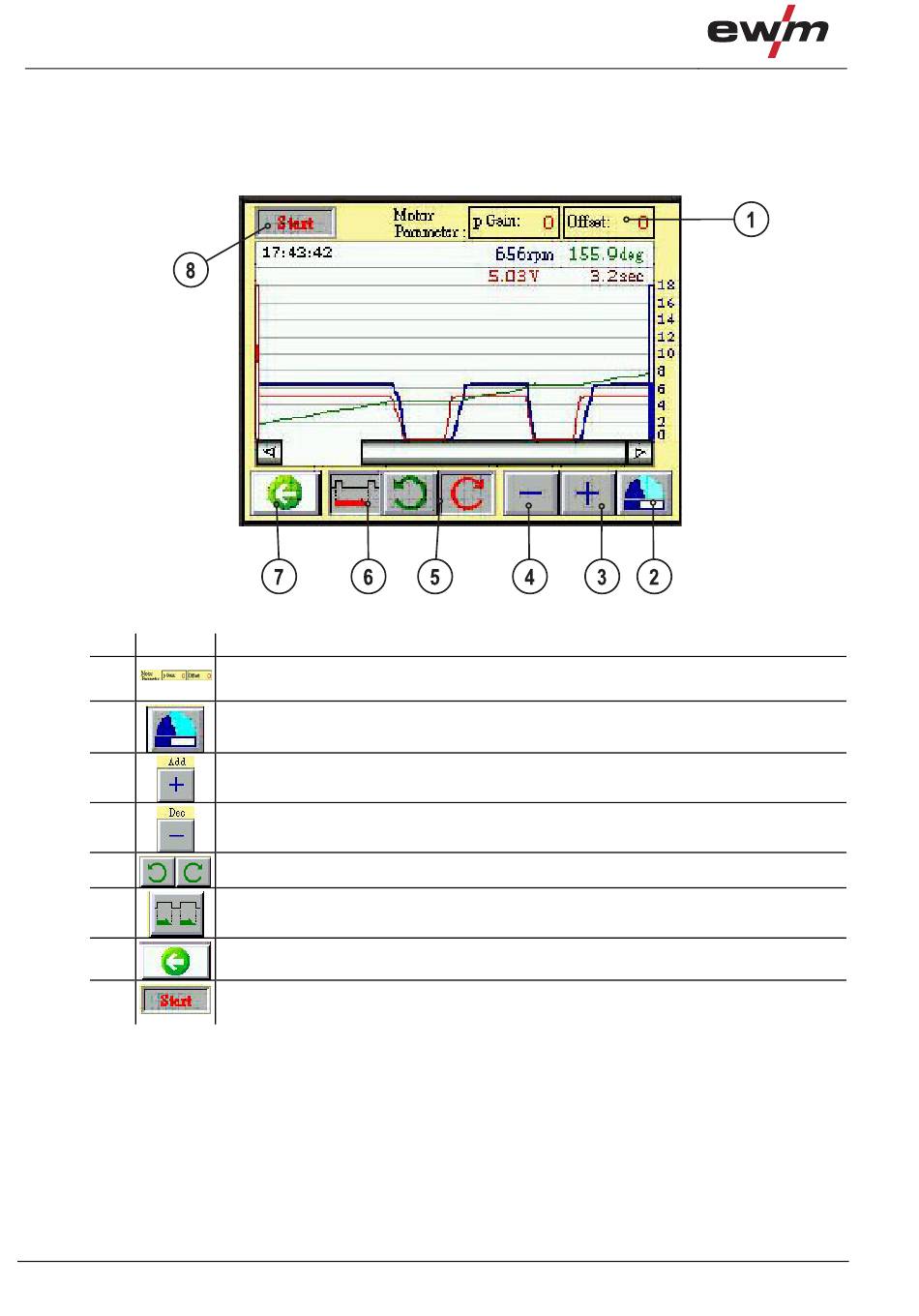

Mini Oszilloskop
Das Mini-Oszilloskop kann gleichzeitig die drei Parameter Drehgeschwindigkeit, Motorspannung und
Drehtischwinkel darstellen. Die Werte können für einen Zeitraum von maximal sechs Minuten
aufgezeichntet werden. Durch die Anzeige kann die Motorcharakteristik bei verschiedenen Traglasten
dargestellt werden.
Pos. Symbol
1
2
3
4
5
6
7
8
28
Beschreibung
0
Eingabefeld, Motorparameter
Anpassung der Beschleunigungs- und Bremsparameter
Schaltfläche, Manueller-Schweißstart
Schaltfläche, Drehgeschwindigkeit erhöhen
Schaltfläche, Drehgeschwindigkeit verringern
Schaltflächen, Drehrichtung
Schaltfläche, Continue-Mode
Schaltfläche, Zurück
Schaltfläche, Start/Stop
Aufnahme der Parameter starten oder stoppen
Abbildung 5-16
099-010268-EW500
28.03.2011
