Aufbau und Funktion
Hauptmenü
5.4.1.2

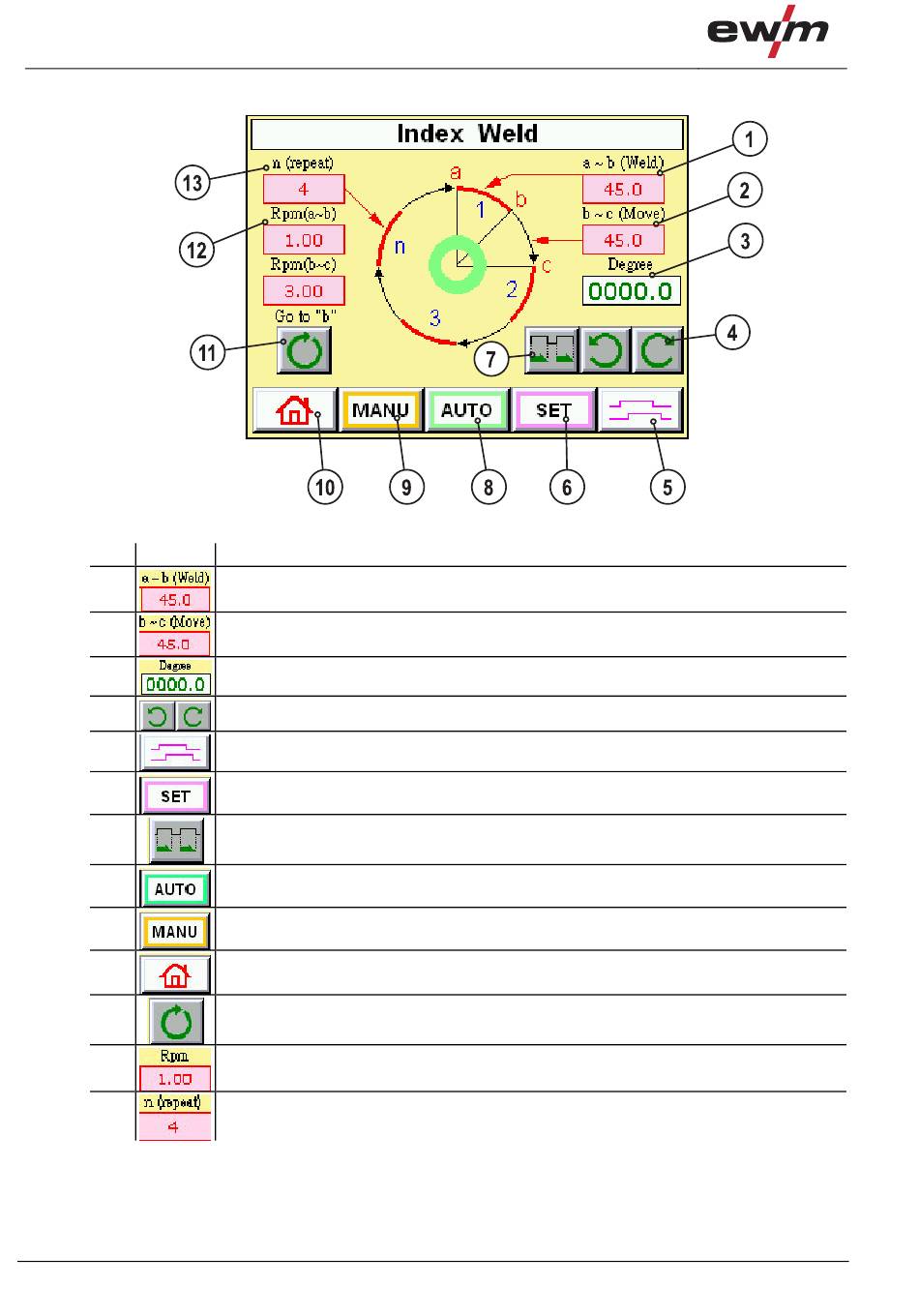

Index-Schweißen
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
18
Beschreibung
0
Eingabefeld, Schweißwinkel
Eingabe des für die Sequenz benötigten Schweißwinkels
Eingabefeld, Drehwinkel
Eingabe des für die Sequenz benötigten Drehwinkels
Anzeigefeld, Istposition
Schaltflächen, Drehrichtung
Schaltfläche, Anzeigefenster Funktionsablauf
Schaltfläche, Anzeigefenster Einstellungen
Schaltfläche, Continue-Mode
Schaltfläche, Anzeigefenster Automatik
Schaltfläche, Anzeigefenster Manuell
Schaltfläche, Hauptmenü
Schaltfläche, GoTo
Drehtisch bewegt sich zu der im Eingabfeld „Grad" angegebenen Position.
Eingabefeld, Umdrehungen pro Minute
Eingabe der Rotationsgeschwindigkeit
Eingabefeld, Wiederholungen
Eingabe der Wiederholungen für die eingegebene Schweißsequenz
Abbildung 5-7
099-010268-EW500
28.03.2011
