Gerätebeschreibung - Schnellübersicht
CB-007-1
4
Gerätebeschreibung - Schnellübersicht
4.1
CB-007-1
4.1.1

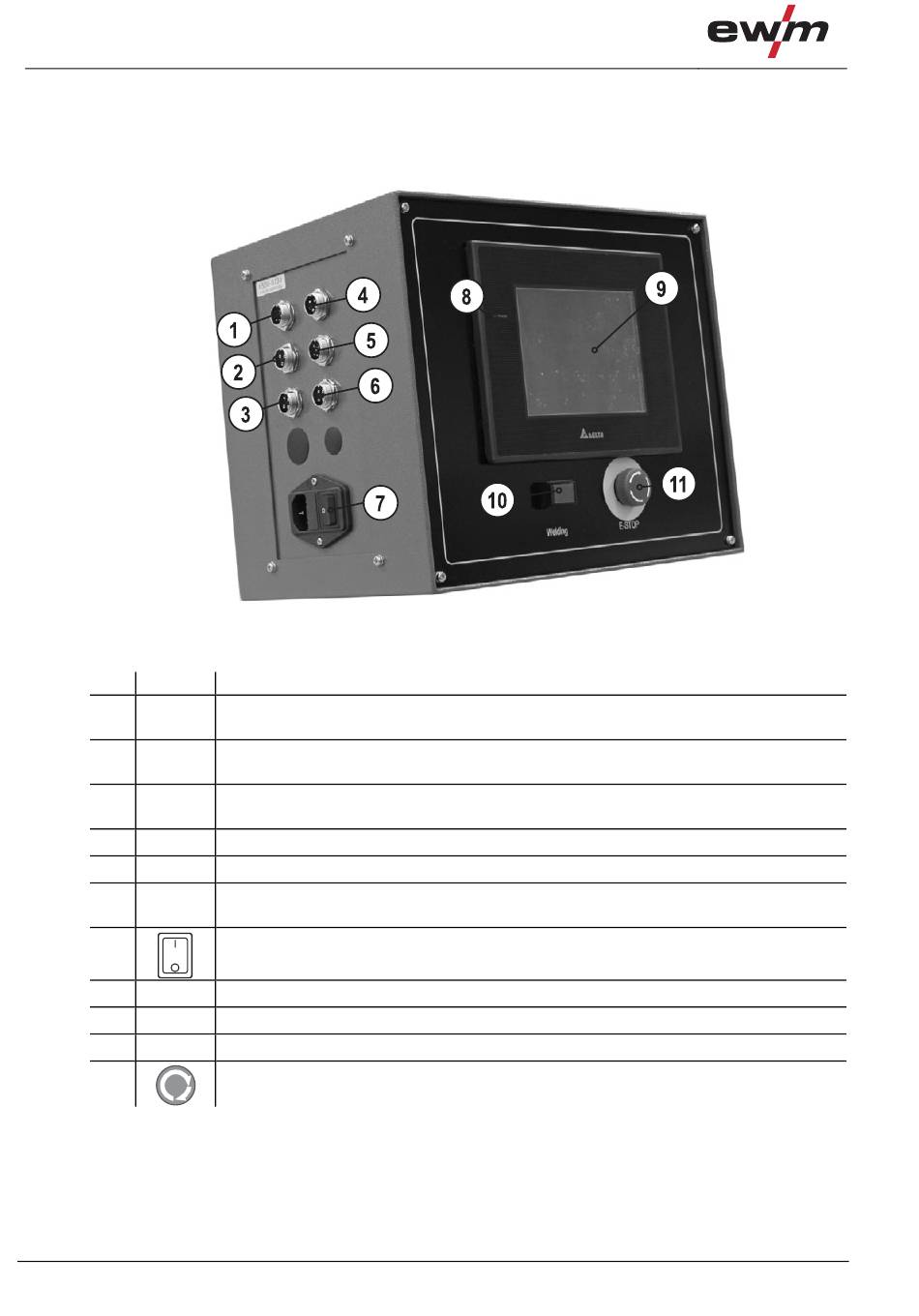

Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
10
Beschreibung
0
Anschlussbuchse 7-polig, Motor
Anschluss Getriebemotor / Encoder
Anschlussbuchse 3-polig
Anschluss Fußschalter (Start / Stop)
Anschlussbuchse 4-polig, Drahtvorschubgerät
Startsignal, Drahtvorschubgerät
Anschlussbuchse 5-polig, Schweißgerät Start / Stop
Anschlussbuchse 6-polig, Magnetventil
Anschlussbuchse, 4-polig
Option
Hauptschalter, Gerät Ein/Aus
Signalleuchte, Betriebsbereitschaft
Berührungsempfindliche Anzeige (Touchscreen)
Taste, Schweißstart
Not-Aus-Schalter
Abbildung 4-1
099-010268-EW500
28.03.2011
