Aufbau und Funktion
Hauptmenü
5.4.2

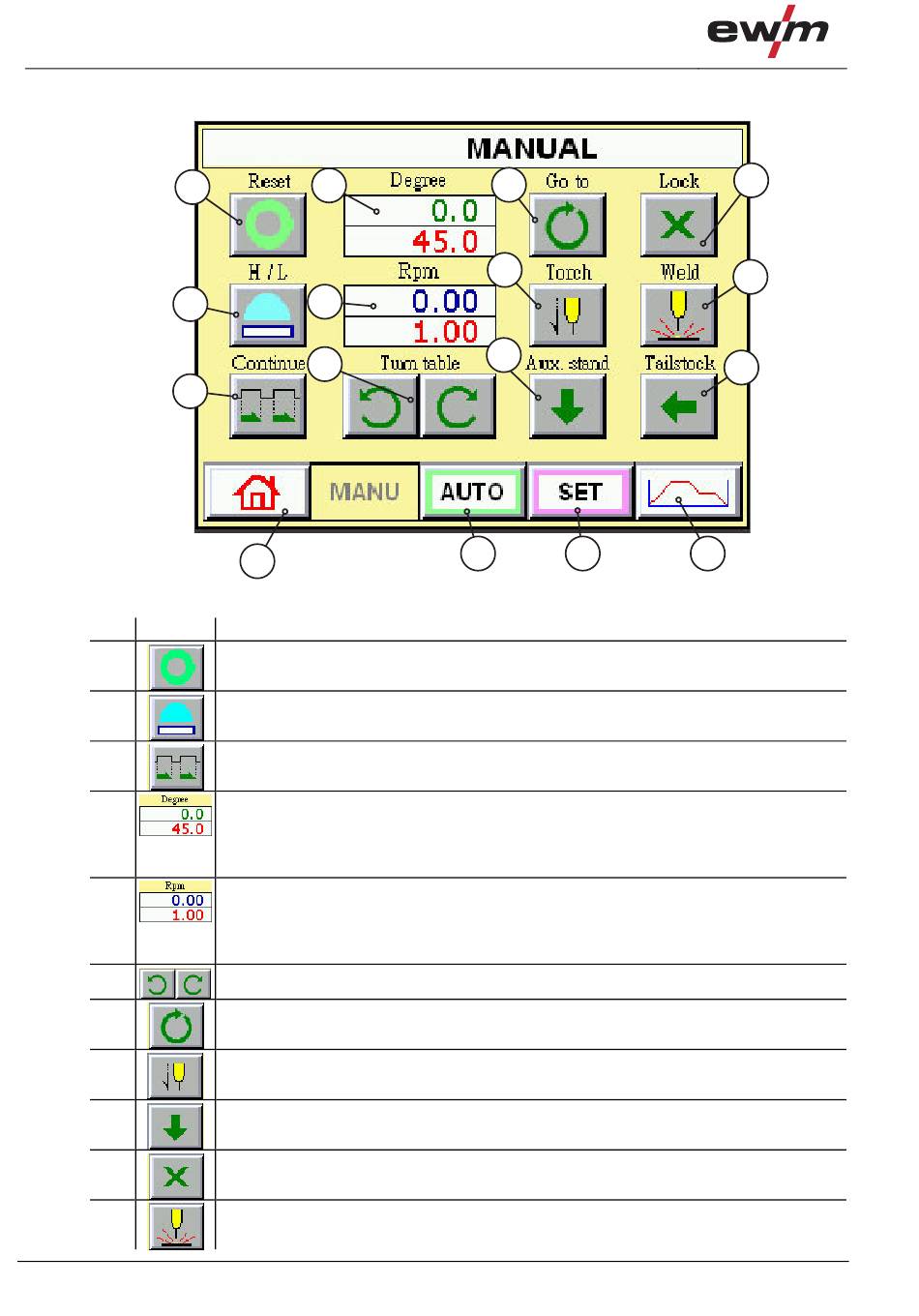

Manuelle Steuerung
1
2
3
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
24
4
5
6
16
Beschreibung
0
Schaltfläche, Reset
Aktuelle Position des Drehtellers als Ausgangsposition (0) setzen.
Schaltfläche, H / L
Visuelle Anzeige der Geschwindigkeit und Vorwahl der maximalen Geschwindigkeit
Schaltfläche, Continue-Mode
Eingabefeld, Grad
•
Oberes Feld
Anzeige der aktuellen Position
•
Unteres Feld
Eingabe der gewünschten Position
Eingaben erfolgen in einem Eingabefenster das sich bei Bedarf automatisch öffnet.
Eingabefeld, Drehgeschwindigkeit
•
Oberes Feld
Anzeige der aktuellen Drehgeschwindigkeit
•
Unteres Feld
Eingabe der gewünschten Drehgeschwindigkeit
Eingaben erfolgen in einem Eingabefenster das sich bei Bedarf automatisch öffnet.
Schaltflächen, Drehrichtung
Schaltfläche, GoTo
Drehtisch bewegt sich zu der im Eingabfeld „Grad" angegebenen Position.
Schaltfläche, Brennerlift
auf / ab
Nicht verwendet
Schaltfläche für optionales Ventil
Schaltfläche, Sperren
Manuelles Schweißen sperren / freigeben
Schaltfläche, Schweißen
Schweißvorgang starten
7
8
9
15
14
Abbildung 5-14
10
11
12
13
099-010268-EW500
28.03.2011
