Entfernen des Messers

Warnung
Der Einsatz des Rasenmähers ohne die
Messerverstärkung kann zum Bewegen, Verbiegen
oder Zerbrechen des Messers führen. Das kann
schwere Verletzungen oder den Tod für den
Benutzer oder Unbeteiligte bedeuten.
Setzen Sie den Rasenmäher nie ohne die
Messerverstärkung ein.
1. Fassen Sie das Ende des Messers mit einem dicken
Handschuh an oder wickeln Sie einen Lappen um das
Messer.
2. Entfernen Sie die Messerschraube, Sicherungsscheibe,
das Messer und die Messerverstärkung (Bild 20).
Hinweis: Drehen Sie die Messerschraube zum Lockern
entgegen dem Uhrzeigersinn.
Schärfen des Messers
Feilen Sie die Oberseite des Messers, um den
ursprünglichen Schnittwinkel beizubehalten (Bild 22A),
und den Radius der inneren Schneidkante (Bild 22B). Das
Messer bleibt ausgewuchtet, wenn Sie die gleiche Menge
Metall von beiden Schnittkanten entfernen.
1
153

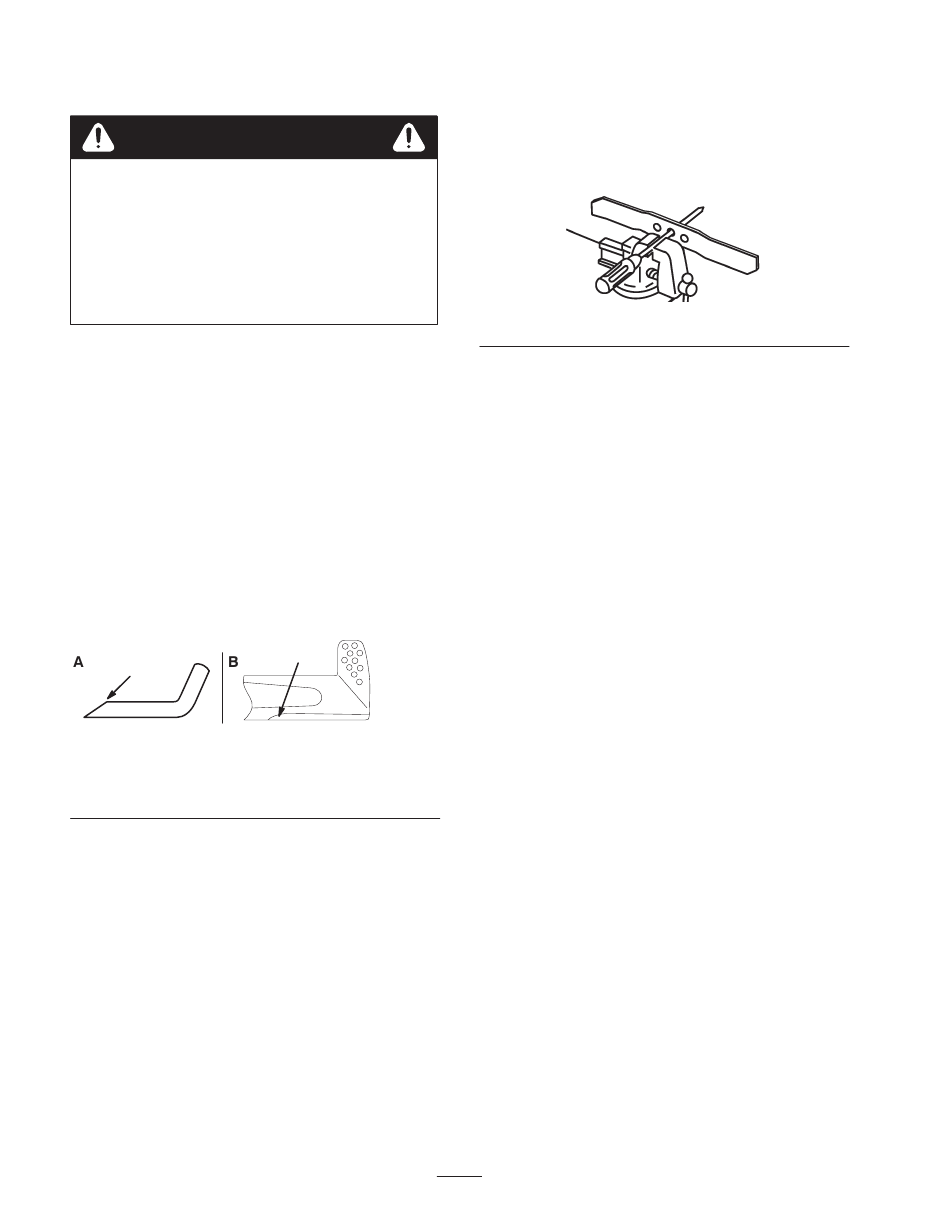

Bild 22
1. Schärfen Sie nur in
diesem Winkel.
2
m-6336
2. Behalten Sie hier den
ursprünglichen Radius
bei.
PROTOTYPE
18

Auswuchten des Messers

1. Prüfen Sie die Wucht des Messers, indem Sie das
mittlere Loch im Messer über einen Nagel oder einen
Schraubenzieherschaft hängen, den Sie horizontal in
einen Schraubstock einklemmen (Bild 23).
Bild 23
Hinweis: Sie können die Wucht gleichfalls in einem für
den gewerblichen Bedarf erhältlichen Messerauswuchtgerät
prüfen.
2. Feilen Sie, wenn sich eines der Enden des Messers nach
unten dreht, dieses Ende etwas ab (nicht die Schnittkante
oder in der Nähe der Schnittfläche). Das Messer ist
richtig ausgewuchtet, wenn sich keines der Enden
absenkt.

Montieren des Messers

1. Montieren Sie ein scharfes, ausgewuchtetes Toro
Messer, die Messerverstärkung, die Sicherungsscheibe
und die Messerschraube.
Hinweis: Die Windflügel müssen nach oben (zur
Gehäuseoberseite) zeigen.
2. Ziehen Sie die Messerschraube mit 33 bis 44 Nm an.
3. Drehen Sie den Rasenmäher wieder in die aufrechte
Stellung.
4. Schließen Sie das Zündkabel wieder an die Zündkerze an.
