Inhaltsverzeichnis
Inbetriebnahme und
Zeitdienstsysteme
Bedienung

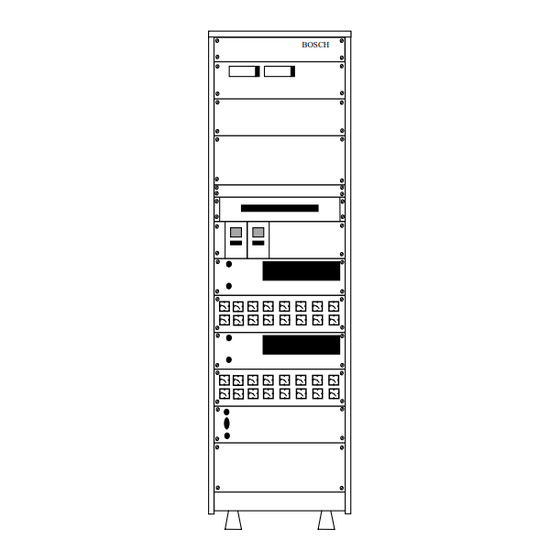

Bedienungsanleitung für die RZ128
Rechnergesteuerte Zeitdienstzentrale
R Z 1 2 8
Bedienerhandbuch
BOSCH
Copyright © 2000 by Bosch Telecom GmbH,
Produktbereich Sicherheitstechnik PMZ
60326 Frankfurt
5. Auflage März 2000
Bosch - Sachnr: 48.5247.1223
Weitergabe sowie Vervielfältigung dieser Unterlage,
Verwertung und Mitteilung ihres Inhalts ist nicht gestattet,
soweit nicht ausdrücklich zugestanden.
Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der
Patenterteilung oder Gebrauchsmuster - Eintragung vorbehalten.
Printed in West Germany.
Technische Änderungen vorbehalten.
Dieses Handbuch wurde erstellt mit Microsoft Word
1
Inhaltsverzeichnis
