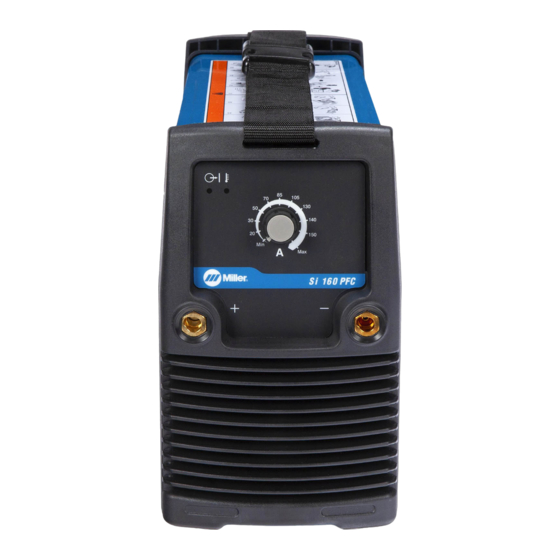

- Seite 1 OM-261 767B/ger 2015−07 Verfahren E-Handschweißen WIG-Schweißen Beschreibung Stromquellenart Si 160, Si 160 PFC, und STi 160 BETRIEBSANLEITUNG www.MillerWelds.com...
- Seite 2 Von Miller für Sie Wir danken und gratulieren zur Wahl von Miller. Jetzt sind Sie in der Lage, Ihre Arbeit zu erledigen, und zwar richtig. Wir wissen, daß Sie keine Zeit dazu haben, es anders zu machen. Aus dem gleichen Grund sorgte Niels Miller dafür, daß seine Produkte wertbeständig und von überragender Qualität waren, als er 1929 mit der...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ABSCHNITT 1 − SICHERHEITSMASSNAHMEN — VOR GEBRAUCH LESEN ..... . 1-1. Symbole ................1-2. - Seite 4 Council Directive(s) and Standard(s). Product/Apparatus Identification: Product Stock Number Si 160 059016011 Si 160 PFC 059016016 STi 160 059016012 Council Directives: ·2006/95/EC Low Voltage ·2004/108/EC Electromagnetic Compatibility ·2011/65/EU Restriction of the use of certain hazardous substances in electrical and electronic equipment...
-
Seite 5: Abschnitt 1 − Sicherheitsmassnahmen - Vor Gebrauch Lesen
ABSCHNITT 1 − SICHERHEITSMASSNAHMEN — VOR GEBRAUCH LESEN ger_som_2013−09 Schützen Sie sich und andere vor Verletzungen — lesen und befolgen Sie diese wichtigen Sicherheitsmaßnahmen und Betriebshin- weise und bewahren Sie sie gut auf. 1-1. Symbole GEFAHR! − Signalisiert eine Gefahrensituation, die Signalisiert besondere Hinweise. - Seite 6 D Alle Platten und Abdeckungen an ihrem Platz belassen. LICHTBOGENSTRAHLEN können D Das Massekabel mit gutem Metallkontakt zum Werkstück oder Augen und Haut verbrennen zum Werktisch so nahe wie möglich bei der Schweißstelle anklem- men. Beim Schweißen entstehende Lichtbogenstrahlen verursachen sehr intensive sichtbare und unsicht- D Die Masseklemme isolieren, wenn diese nicht an das Werkstück bare (ultraviolette und infrarote) Strahlen, die Augen angeschlossen ist, um jeglichen Kontakt mit einem Metallobjekt zu...
-
Seite 7: Zusätzliche Gefahren Bei Installation, Betrieb Und Wartung
D Nach Beendigung der Schweißarbeiten den Arbeitsbereich auf LÄRM kann das Gehör schädigen. verbleibende Funken, glühende Teilchen und Flammen kontrollieren. Der Lärm einiger Verfahren oder Geräte kann das D Nur zulässige Sicherungen bzw. Schutzschalter einsetzen. Diese Gehör schädigen. dürfen weder zu groß ausgelegt sein noch dürfen sie umgangen werden. - Seite 8 D Bei Arbeiten in luftiger Höhe die Ausrüstung (Kabel und Leitungen) BEWEGLICHE TEILE können von fahrenden Flurförderzeugen fernhalten. Verletzungen verursachen. D Halten Sie sich beim manuellen Heben von schweren Teilen oder Geräten an die Leitlinien des Anwendungshandbuchs zur D Abstand zu beweglichen Teilen, wie z.B. Lüf- überarbeiteten NIOSH Hebegleichung (”Applications Manual for tern, halten.
-
Seite 9: Warnhinweise Nach California Proposition 65
1-4. Warnhinweise nach California Proposition 65 Schweiß- oder Schneidegeräte erzeugen Dämpfe und Gase Dieses Produkt enthält Chemikalien, u.a. auch Blei, die, laut die Chemikalien enthalten, welche lt. dem Staat Kalifornien, dem Staat Kalifornien, Krebs, Geburts− oder andere Fort- Geburts-defekte und in manchen Fällen Krebs hervorrufen pflanzungsschäden hervorrufen können. - Seite 10 OM-261 767 Seite 6...
-
Seite 11: Abschnitt 2 − Definitionen
ABSCHNITT 2 − DEFINITIONEN 2-1. Zusätzliche Sicherheitssymbole und Definitionen Achtung! Die Symbole weisen auf mögliche vorhandene Gefahren hin. Safe1 2012-05 Trockene Isolierhandschuhe tragen. Elektrode nicht mit bloßer Hand berühren. Keine feuchten oder beschädigten Handschuhe tragen. Safe2 2012-05 Zum Schutz vor Stromschlägen den eigenen Körper gegen Werkstück und Erde isolieren. Safe3 2012-05 Vor Arbeiten an der Maschine den Netzstecker ziehen. -
Seite 12: Verschiedene Symbole Und Definitionen
Nicht an Fässern oder geschlossenen Behältern schweißen. Safe16 2012-05 Das Produkt nicht mit dem normalen Hausmüll entsorgen (soweit zutreffend). Gebrauchte Elektro- und Elektronikgeräte (WEEE) zur Wiederverwertung bei einer benannten Sonder-Sammelstelle abgeben. Für weitere Informationen wenden Sie sich an ihre örtliche Recycling-Stelle oder an ihren zuständigen Fachhändler. Safe37 2012-05 Kopfschutz und Schutzbrillen tragen. -
Seite 13: Abschnitt 3 − Technische Daten
ABSCHNITT 3 − TECHNISCHE DATEN 3-1. Wo befindet sich das Typenschild mit der Seriennummer und den Leistungsangaben? Seriennummer und Leistungsangaben befinden sich am Boden der Maschine. Den Typenschildern können Sie entnehmen, an welche Stromversorgung das Gerät anzuschließen ist und/oder wie die abgegebene Nennlast ist. Auf EG-Typenschildern stehen auch die folgenden Symbole: CE, CCC, WEEE und IEC 60974-1. -
Seite 14: Abschnitt 4 − Installation
Lichtbogen−Schweiß−ausrüstungen mit einem Eingangsstrom von mehr als 16 A in einem Niederspannungssystem beteiligt sind. ce−emc 2 2014−07 D. Informationen über die elektromagnetische Verträglichkeit (EMV) für das Modell Si 160 PFC Diese Klasse A Ausrüstung ist nicht für die Anwendung in Wohngebieten gedacht, in denen die Stromversorgung über das öffentliche Niederspannungssystem gewährleistet wird. -
Seite 15: Strom-/Spannungsdiagramm
4-2. Strom-/Spannungsdiagramm Die Volt-/Ampere-Kurven zeigen die Si160 Max Ausgang - 150 A; SI160 Min Ausgang - 15 A Minimum- und Maximumwerte der Schweißstromquelle für Spannung und Strom. Die Kurven anderer Einstellungen liegen zwischen den dargestellten Kurven. E-Hand-Schweißen Max. E-Hand-Schweißen Min. 100 110 130 140 150 160 170 180 Gs Stromstärke (A) -
Seite 16: Einschaltdauer Und Überhitzung
4-3. Einschaltdauer und Überhitzung Einschaltdauer Prozentsatz von 10 Minuten, in denen ein Gerät ohne zu überhitzen bei Nennlast schweißen kann. Wenn das Gerät überhitzt, stoppt der Schweißausgang, das Überhitzungs- kontrolllicht leuchtet auf und der Lüftermotor läuft Fünfzehn Minuten warten, um das Gerät abkühlen zu lassen. -
Seite 17: Auswählen Der Kabelgrößen
4-5. Auswählen der Kabelgrößen* MERKE − Die Gesamtkabellänge im Schweißstromkreis (siehe unten stehende Tabelle) ist gleich der Länge beider Schweißkabel in Summe. Wenn sich z. B. die Stromquelle 30 m (100 Fuß) vom Werkstück entfernt befindet, beträgt die Gesamtkabellänge im Schweißstromkreis 60 m (2 Kabel x 30 m). -
Seite 18: Serviceführer "Elektrik
4-7. Serviceführer “Elektrik” Achtung: Die Nichtbeachtung dieses Serviceführers für die Elektrik kann zu einem Stromschlag oder Brandgefahr führen. Diese Empfehlungen beziehen sich auf einen ausgewiesenen Bereich des Stromkreises, der allein für die Nennleistung und Einschaltdauer der Schweißstromquelle gilt. In entsprechenden Installationen von Stromkreisen erlaubt der National Electrical Code (NEC), dass die Einstufung für den Anschluss oder den Leiter geringer ausfallen kann als für die Einstufung der Sicherheitseinrichtung. - Seite 19 Notizen OM-261 767 Seite 15...
-
Seite 20: Anschließen An 1-Phasen-Stromversorgung
4-8. Anschließen an 1-Phasen-Stromversorgung =GND/PE Erde Benötigtes Werkzeug: input4 2012-05 - 956172002_3-A / 956172002_4-A OM-261 767 Seite 16... -
Seite 21: Anschließen An Einen 1-Phasigen, Motorbetriebenen Stromerzeuger Mit 230 Volt Ausgang
4-8. Anschließen an 1-Phasen-Stromversorgung (Fortsetzung) Installation muss nach allen bzgl. Anschluss des Geräts an ein Grünen bzw. grün/gelben Erdleiter zuerst an nationalen und regionalen Vorschriften Stromerzeugungsaggregat. die Erdungsklemme des Trennschalters erfolgen sollte anschließen. Siehe Typenschild auf dem Gerät und ausgebildetem Personal durchgeführt überprüfen Sie die verfügbare Eingangs- Die Eingangsleitungen L1 und L2 an die werden. -
Seite 22: Abschnitt 5 − Bedienung
ABSCHNITT 5 − BEDIENUNG 5-1. Bedienelemente (Si-Modelle) 956142809_3-6_D Schweißausgängen liegt Das Licht leuchtet auf, wenn das Gerät Steckbuchse für Schweißausgang Spannung wenn Strom überhitzt ist. Nach dem Abkühlen des Geräts (Minuspol) eingeschaltet ist und das Bereit-Licht können die Schweißarbeiten fortgesetzt (LED) leuchtet. -
Seite 23: Vorbereitung Des Geräts Auf Das E-Hand-Schweißen (Si-Modelle)
5-3. Vorbereitung des Geräts auf das E-Hand-Schweißen (Si-Modelle) An den Schweißausgängen liegt Spannung an, wenn der Hauptschalter eingeschaltet ist und die Bereitschafts- leuchte leuchtet. Steckdose für positiven Schweißausgang Elektrodenkabel diese Steckbuchse anschließen. Steckbuchse für Schweißausgang (Minuspol) Massekabel an diese Steckbuchse anschließen. -
Seite 24: Regler Für Den Sti 160
5-4. Regler für den STi 160 8 8 8 956142809_3-6_D Schweißausgängen liegt an dieser Steckbuchse anzuschließen. Zum Stromstärkenregelung wird fernbedient und Spannung an, wenn der Hauptschalter WIG-Schweißen ist ein Massekabel an dieser über die Stromstärken-/Setup-Einstellung eingeschaltet Steckbuchse anzuschließen. gesteuert. Bereitschaftsleuchte leuchtet. Amperemeter und Parameter-Anzeige Steckbuchse für Schweißausgang Bereitschafts-Leuchte (LED) -
Seite 25: Vorbereitung Des Geräts Auf Das E-Hand-Schweißen (Sti Modell)
5-5. Vorbereitung des Geräts auf das E-Hand-Schweißen (STi Modell) =Licht blinkt =Licht aus =Licht ein =Licht blinkt, wenn die Spannungsreduziervorrichtung eingeschaltet ist. Prozessauswahl Setup-Menü Drücken und loslassen Drücken und halten An den Schweißausgängen liegt vorgehen: Beispiel: Bei einer voreingestellten Spannung wenn Stromstärke von 90 A, 0% = 90 Ampere, Einstellsteuerung für Verfahren/Setup... -
Seite 26: Vorbereitung Des Geräts Auf Das Wig-Schweißen (Sti Modell)
5-6. Vorbereitung des Geräts auf das WIG-Schweißen (STi Modell) =Licht blinkt =Licht aus =Licht ein =Licht blinkt, wenn die Spannungsreduziervorrichtung eingeschaltet ist. Prozessauswahl Setup-Menü Drücken und loslassen Drücken und halten An den Schweißausgängen liegt Einstellung Spannungsreduzierung loslassen. Die Setup-Leuchte blinkt Spannung wenn weiter. -
Seite 27: Das Gerät Auf Die Werksseitige Voreinstellung Zurücksetzen (Nur Sti Modelle)
5-7. Das Gerät auf die werksseitige Voreinstellung zurücksetzen (Nur STi Modelle) Dieser Vorgang löscht sämtliche vom Bediener festgelegten Parameter und ruft die Werksparameter wieder auf. Verfahrens-/Setup-Schalter Ein-/Aus-Schalter Gerät abschalten. Gerät einschalten durch Drücken Halten Verfahrens-/Setup-Schalters; Piepton abwarten (etwa zwei Sek.). Werkseinstellungen werden jetzt wieder hergestellt. -
Seite 28: Abschnitt 6 − Wartung & Fehlersuche
ABSCHNITT 6 − WARTUNG & FEHLERSUCHE 6-1. Routinemäßige Wartung Gerät vor Durchführung der Wartungsarbeiten vom Netz trennen. Bei härterer Beanspruchung muss das Gerät häufiger gewartet werden. n = Überprüfen Z = Auswechseln ~ = Reinigen Δ = Reparieren l = Auswechseln * Vorzunehmen durch autorisiertes Wartungspersonal Alle 3 Monate... -
Seite 29: Fehlersuche
6-3. Fehlersuche Fehler Abhilfe Kein Schweißausgang; Gerät “tot”; Netz einschalten (siehe Abschnitt 4-8). Kontrolllicht (LED) aus. Netzsicherung(en) überprüfen und, falls notwendig, auswechseln, oder Sicherung zurücksetzen (siehe Abschnitt 4-8). Prüfen, ob alle Primäranschlüsse korrekt sind (siehe Abschnitte 4-7 und 4-8). Gerät hat sich wegen Überhitzung abgeschaltet. Gerät mit laufendem Lüfter abkühlen lassen Kein Schweißausgang;... -
Seite 30: Abschnitt 7 − Elektrische Schaltpläne
ABSCHNITT 7 − ELEKTRISCHE SCHALTPLÄNE 956 142810-A Abb. 7-1. Circuit Diagram For Si 160 OM-261 767 Seite 26... - Seite 31 956 142811-C Abb. 7-2. Circuit Diagram For STi 160 OM-261 767 Seite 27...
- Seite 32 956 172001-A Abb. 7-3. Circuit Diagram For Si 160 PFC OM-261 767 Seite 28...
- Seite 33 Notizen OM-261 767 Seite 29...
-
Seite 34: Abschnitt 8 − Ersatzteilliste Für Die Si Modelle
ABSCHNITT 8 − ERSATZTEILLISTE FÜR DIE Si MODELLE Ersatzteile sind allgemein erhältlich und können von uns nur, falls aufgelistet, bestellt werden. 956 142809_4-6_D Abbildung 8-1. Main Assembly For Si 160 Item Dia. Part Mkgs. Description Quantity Abbildung 8-1. Main Assembly For Si 160 . - Seite 35 Item Dia. Part Mkgs. Description Quantity Abbildung8-1. Main Assembly For Si 160 (Continued) ....156005158 Bracket, pcb assy support .........
-
Seite 36: Abschnitt 9 − Ersatzteilliste Für Die Sti Modelle
ABSCHNITT 9 − ERSATZTEILLISTE FÜR DIE STi MODELLE Ersatzteile sind allgemein erhältlich und können von uns nur, falls aufgelistet, bestellt werden. 956142809_5-6_F Abbildung 9-1. Main Assembly For STi 160 Item Dia. Part Mkgs. Description Quantity Abbildung 9-1. Main Assembly For STi 160 . - Seite 37 Item Dia. Part Mkgs. Description Quantity Abbildung 9-1. Main Assembly For STi 160 (Continued) ..057084160 Circuit Board, Pwm ..........
-
Seite 38: Abschnitt 10 − Ersatzteilliste Für Die Si Pfc Modelle
ABSCHNITT 10 − ERSATZTEILLISTE FÜR DIE Si PFC MODELLE Ersatzteile sind allgemein erhältlich und können von uns nur, falls aufgelistet, bestellt werden. 956172002_2-A Abbildung 10-1. Main Assembly For Si 160 PFC Item Dia. Part Mkgs. Description Quantity Abbildung 10-1. Main Assembly For Si 160 PFC . - Seite 39 Part Item Mkgs. Description Quantity Abbildung 10-1. Main Assembly For Si 160 PFC (Continued) ....057014275 Cable, Power w/Plug ..........
- Seite 40 Notizen...
- Seite 41 Notizen...
- Seite 42 Notizen...
-
Seite 43: Garantie
Gültig ab 1. Januar 2015 (Geräte ab Seriennummer “MF” oder jünger) Diese Garantiebestimmungen ersetzen alle vorhergehenden MILLER-Garantien und sind die ausschließlich gültigen Garantiebestimmungen, ohne daß weitere Garantien ausdrücklich oder implizit enthalten wären. GARANTIEBESTIMMUNGEN − Gemäß unten 90 Tage — Teile festgelegten Bestimmungen garantiert ITW Welding Products Zubehörsätze... -
Seite 44: Besitzerdokument
Beschädigung beim Transport. Zur Unterstützung bei der Anmeldung oder Regelung von Ansprüchen wenden Sie sich an Ihren Händler und/ oder die Versandabteilung des Geräteherstellers. © ÜBERSETZUNG DER ORIGINAL BEDIENUNGSANLEITUNG − GEDRUCKT IN DER V.S. 2015 Miller Electric Mfg. Co.2015-01...
