Bedienungsanleitung
DPF 1C Desk Panel
117082-XDSM-XBHM
2023/12 Stand
VXDSM-VXBHM - DPF 1C
Auf- und Abwärtsbewegung
3 Speicherpositionen bei DPF1C
Display mit weißen LEDs
inkl. Gyrossensor
Umgebungstemperatur: +5 °C bis +40 °C
Kompatibel mit den DESKLINE® Steuereinheiten
Geprüft gemäß EN 60335-1 und UL962
Weitere Informationen fi nden Sie unter:
w w w.linak.de
w w w.linak.at
Die Auf- und Abwärtstasten wurden besonders
benutzerfreundlich gestaltet, da sie nach ihrer
Funktion geformt sind. Das heißt, der Anwender
kann den Unterschied fühlen und muss nicht auf die
Tasten sehen, wenn er das System verfahren möchte.

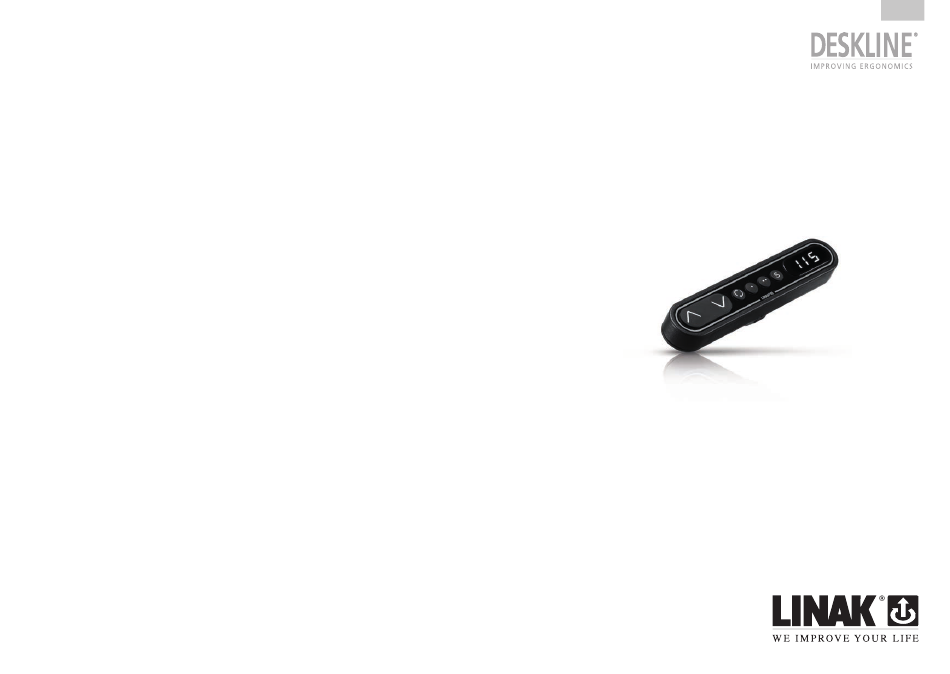

Das DPF verfügt über ein Display zum Ablesen der
Höhe in Zentimetern oder Zoll. Durch die
Memory-Funktion können Ihre bevorzugten
Positionen gespeichert werden.
Das Display schaltet sich ab, wenn es nicht genutzt
wird und spart daher Strom im Standby-Modus.
Ein weiteres Merkmal ist, dass das Panel als
Diagnose-Tool genutzt werden kann, da es Fehler-
codes des Antriebssystems anzeigen kann.
Farbe: tiefschwarzer Kunststoff (RAL 9005),
schwarze Frontfolie und Tasten
mit chromfarbenem Aufdruck
Schwarzes Kabel mit Modular-Jack-Stecker, 1.700
mm (+/-70mm) gerade
einfache Referenz (einfaches System)
2/38
DE 114065
DE
