Weitere allgemeine Funktionen für DPF1C
Einstellung des Displays für eine korrekte Höhenanzeige
Eventuell ist eine Einstellung des Displays nötig, da die Tischhöhen in der untersten Position durch
unterschiedliche Tischplattenstärken etc. variieren können. In der werksseitigen Voreinstellung zeigt das
Display des DPF1C 68 cm oder 24,5" in der unteren Endposition an.
Vorgehensweise
Drücken Sie die /\ und V Tasten gleichzeitig und halten Sie sie 5 Sekunden lang gedrückt. Dies ermöglicht es
Ihnen, die korrekte Höhe einzustellen. Bevor diese eingestellt werden kann, zeigt das Display drei Minuszeichen
(---) an. Danach schaltet es zurück auf die Höhenanzeige. Die Höhe kann entweder über die /\ oder \/ Taste
eingestellt werden. Drücken Sie so lange, bis die gewünschte Höhe erreicht wurde. Das System schaltet auf den
normalen Betriebsmodus um (es blinkt kurz), wenn 5 Sekunden lang keine Taste gedrückt wurde.
Dieses Merkmal kann über die Konfi guration deaktiviert werden. Drücken Sie dann die /\ und V Taste
gleichzeitig, wird dies als ungültiger Tastendruck aufgefasst.
Wechsel zwischen Zentimeter und Zoll
Ein Wechsel zwischen Zentimeter und Zoll kann nur über den DPF1C Konfi gurator vorgenommen werden.
Einstellung der Helligkeit des LED-Displays
Mögliche Einstellungen: aus, 6 %, 12 %, 19 %, 25 %, 37 %, 50 %, 75 % und 100 %. Die Einstellung kann nur
über den DPF1C Konfi gurator vorgenommen werden.
Einstellung der Leuchtabschaltung
Mögliche Einstellungen: 0-15 Sekunden und aus.
Die Einstellung kann nur über den DPF1C Konfi gurator vorgenommen werden.
12/38 DE 114065
DE
8. FEHLERCODES
Folgende Fehlercodes können angezeigt werden. Sie erscheinen nur dann im Display, wenn eine Taste gedrückt
wird. Das Display blinkt, wenn ein Fehler angezeigt wird. E16 unterscheidet sich von den anderen Fehlern, da
die Erkennung nur im Display angezeigt und keine Meldung an die Steuereinheit gesendet wird.
Fehlercode Beschreibung
E01 Positionsverlust - Initialisieren Sie das System.
E02 Überlastung in Aufwärtsrichtung.
E03 Überlastung in Abwärtsrichtung.
E16 Falsche Taste gedrückt.

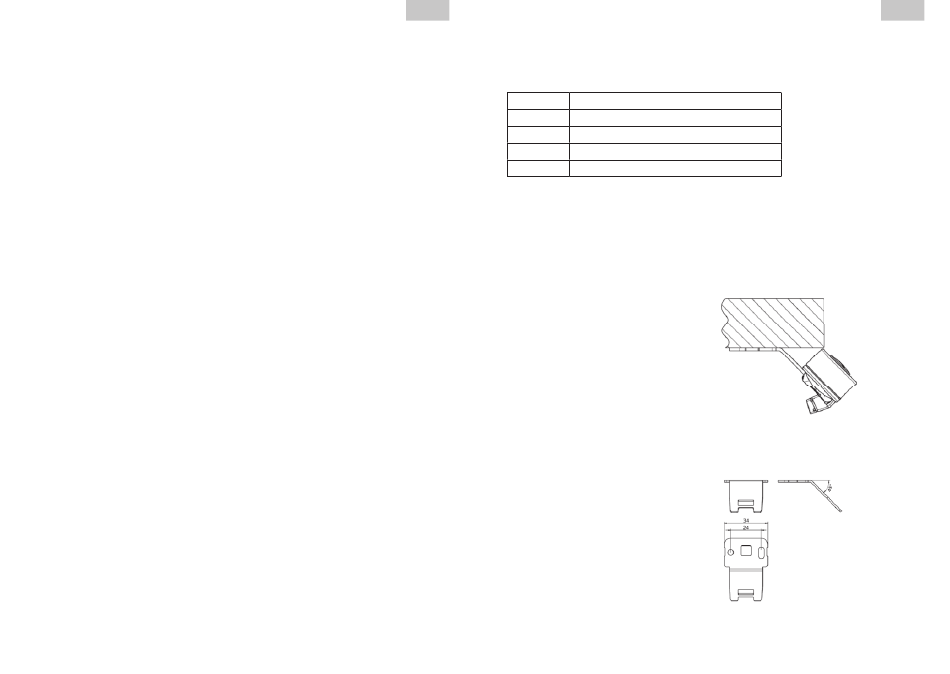

9. MONTAGE
Das DPF muss mit einem Montagebeschlag montiert werden.
Montage am Rand der Tischplatte.
Das Panel wird mit einem 45° Beschlag
montiert.
Montagebeschlag
