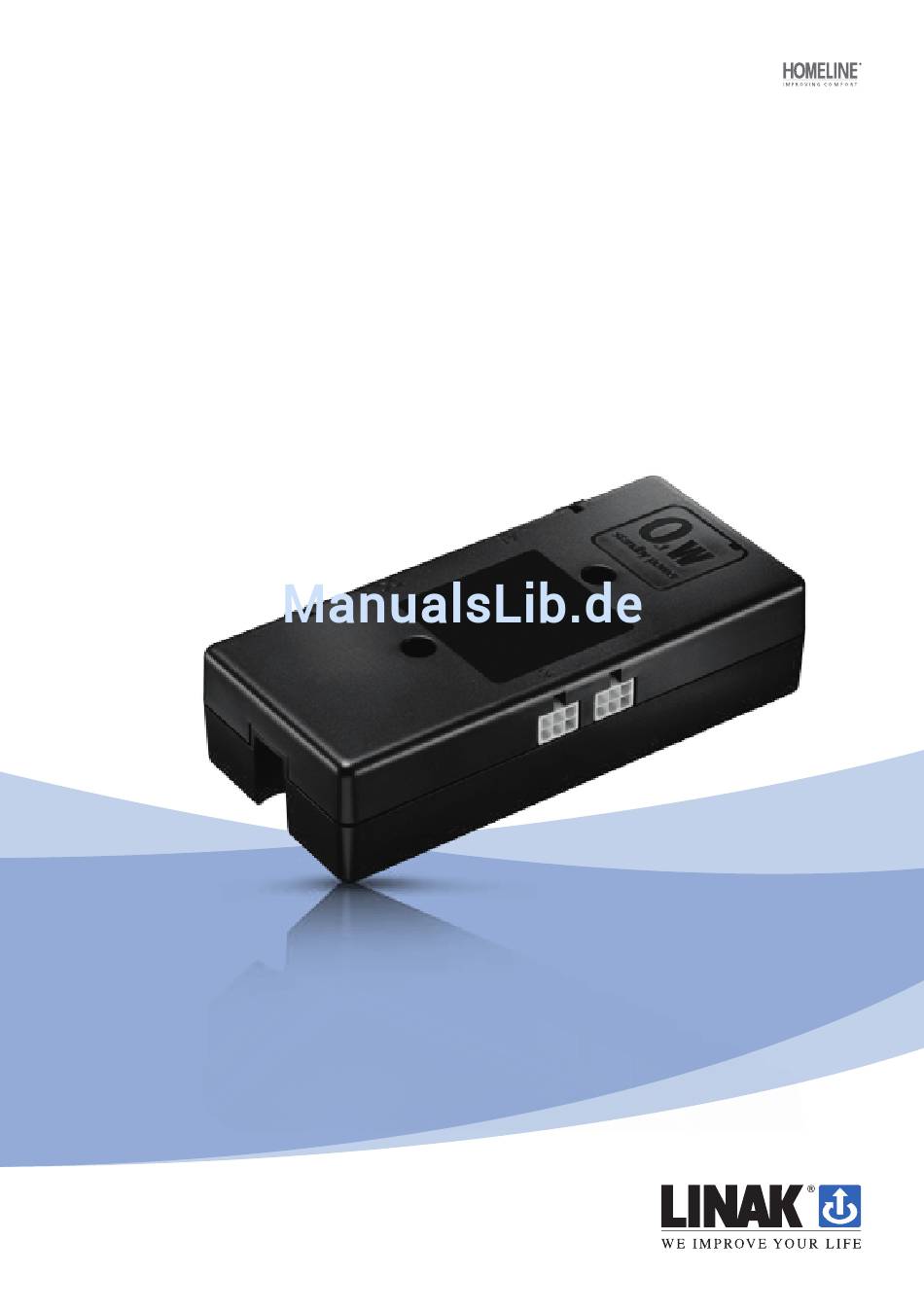

- Seite 1 CBH Basic Systeme Montageanleitung LINAK.DE/HOMELINE LINAK.AT/HOMELINE...
-
Seite 2: Inhaltsverzeichnis
Beschreibung des HOMELINE CBH Basic Systems .................12 Montagehinweise für die CBH .....................12 Zugentlastung Kabel ........................13 Montage der Sperrvorrichtung (0705889) ..................14 Entsorgung von LINAK Produkten ....................15 Hauptentsorgungsgruppen ......................15 Entsorgung von Batterien ......................16 Etiketten .............................17 Zeichnungen ..........................18 LINAK Richtlinie für Anwendungsmöglichkeiten ................21 Adressen .............................24... -
Seite 3: Vorwort
Vorwort Wir freuen uns, dass Sie ein Produkt von LINAK gewählt haben. LINAK Systeme sind High-Tech Produkte, basierend auf jahrelanger Erfahrung in der Herstellung und Entwicklung von Antrieben, elektrischen Steu- ereinheiten, Bedienelementen und Ladegeräten. Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und... -
Seite 4: Geltungsbereich
Geltungsbereich Diese Montageanleitung ist gültig für folgende Produkte: (Siehe die ersten 3 - 5 Zeichen auf dem Etikett) Aktuatoren: LA27, KA20 Steuereinheit: CBH1200B Schaltnetzteil: SMPS001 oder SMPS002 Bedienelemente: HB10, HBBRIO02 Seite 4 von 24... -
Seite 5: Wichtige Informationen
Wichtige Informationen Bitte beachten Sie die folgenden zwei Symbole in dieser Montageanleitung: Achtung! Nichtbeachtung der genannten Anweisungen kann zu Unfällen mit ernsten Personenschäden führen. Empfehlung Nichtbeachtung der genannten Regeln kann zur Beschädigung oder Zerstörung des Produkts führen. Sicherheitshinweise Allgemeines Eine sichere Nutzung des Systems ist nur möglich, wenn die Montageanleitung komplett gelesen und die Anwei- sungen vollständig beachtet werden. -
Seite 6: Sicherheitsaspekte
Sicherheitsaspekte Der Gerätehersteller muss sicherstellen, dass die verwendeten Bauteile den gängigen Normen ent- sprechen – wie der Maschinenrichtlinie. Besonders muss darauf geachtet werden, dass die Kabel nicht gequetscht werden, da dies eine ungewollte Bewegung des Systems hervorrufen kann! Das SMPS001/002 darf nicht in wärmeisolierendes Material gewickelt werden, sondern muss so platziert sein, dass überschüssige Wärme an die Umgebung abgegeben werden kann. -
Seite 7: Vor Der Installation, Deinstallation Oder Fehlersuche
• Vergewissern Sie sich, dass die Spannung an der Steuereinheit/dem SMPS korrekt ist, bevor das System ans Stromnetz angeschlossen wird. • Die einzelnen Elemente des Systems müssen untereinander verbunden werden, bevor die Steuereinheit / das SMPS ans Stromnetz angeschlossen wird. Falls notwendig, sehen Sie in der Montageanleitung für LINAK Verstellantriebe nach. Während des Betriebs •... -
Seite 8: Nur Für Eu Märkte
Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. -
Seite 9: Reparaturen
Original-Erklärung für den Einbau von unvollständigen Maschinen DECLARATION OF INCORPORATION OF PARTLY COMPLETED MACHINERY LINAK A/S Smedevænget 8 DK - 6430 Nordborg Herewith declares that LINAK HOMELINE® products as characterized by the following models and types: Control Boxes CB7, CB9H, CBH Advanced, CBH Basic Linear Actuators... -
Seite 10: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche
Erklärung für den Einbau von unvollständigen Maschinen – Übersetzung ins Deutsche ERKLÄRUNG FÜR DEN EINBAU EINER UNVOLLSTÄNDIGEN MASCHINE LINAK A/S Smedevænget 8 DK - 6430 Nordborg erklärt hiermit, dass die LINAK HOMELINE® Produkte, gekennzeichnet durch die folgenden Modelle und Typen, Steuereinheiten CB7, CB9H, CBH Advanced, CBH Basic Linearaktuatoren... -
Seite 11: Verschiedenes Zum Homeline ® System
Verschiedenes zum HOMELINE System ® Wartung Entfernen Sie in regelmäßigen Abständen Staub und Schmutz außen am System und vergewissern Sie sich, dass keine Schäden und Risse vorhanden sind. Überprüfen Sie die Verbindungen, Kabel und Stecker sowie die korrekte Funktionsweise. Reinigungs- und Desinfektionsmittel dürfen nur mit einem ph-Wert von 6-8 benutzt wer- den (d.h. -
Seite 12: Beschreibung Des Homeline ® Cbh Basic Systems
• Wenn der Aktuator nicht wie o. g. funktioniert, erhöht sich die Verletzungsgefahr aufgrund von Quetschungen. Der Aktuator muss daher umgehend an eine autorisierte LINAK Werkstatt zur Reparatur gesendet werden. • Verwenden Sie den Aktuator nur innerhalb des vorgegebenen Lastbereichs. -
Seite 13: Zugentlastung Kabel
Zugentlastung Kabel Die CBH verfügt über eine Zugentlastung für das Kabel. Mit Hilfe der kleinen Bohrungen an der CBH können Sie die DC Kabel des SMPS an der Steuereinheit mit Standard-Kabelbindern befestigen. Die Kreise zeigen die kleinen Bohrungen an der Steu- ereinheit, an denen ein Standard-Kabelbinder montiert und das DC Kabel des SMPS/der Handbedienung befestigt werden kann. -
Seite 14: Montage Der Sperrvorrichtung (0705889)
Montage der Sperrvorrichtung (0705889) Um eine optimale Zugentlastung des Kabels am SMPS001/002 sicherzustellen, sollte eine Sperrvorrichtung (0705889) verwendet werden. Folgen Sie der Anleitung unten, wie Sie die Sperrvorrichtung am SMPS befestigen. 1. Nehmen Sie das SMPS. 2. Stecken Sie das 2-polige DC-Kabel ins SMPS. 3. -
Seite 15: Entsorgung Von Linak Produkten
Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Ratgeber Wir empfehlen, unsere Produkte in so viele Teile wie möglich zu zerlegen, um sie zu entsorgen und wieder zu verwerten. -
Seite 16: Entsorgung Von Batterien
Entsorgung von Batterien Informationen hinsichtlich umweltgerechter Entsorgung von gebrauchten und ausgelaufenen Batterien: Batterien sollten gemäß den geltenden Vorschriften entsorgt werden. LINAK empfiehlt, dass gebrauchte oder ausgelaufene Batterien über lokale Recycling-Systeme entsorgt werden. Bitte werfen Sie keine gebrauchten oder ausgelaufenen Batterien in die Mülltonne oder Umwelt. -
Seite 17: Etiketten
Etiketten Etikett für CBH Basic Etikett für LA27 Etikett für SMPS002 Etikett für SMPS001 Etikett für die Handbedienung HB12 Seite 17 von 24... -
Seite 18: Zeichnungen
Zeichnungen CBH Basic Seite 18 von 24... - Seite 19 SMPS001 SMPS002 Seite 19 von 24...
- Seite 20 LA27 ø10,3 -0,2 19,4 S + 170 ø 65,2 22,25 40,9 Zeichnung Nr.: LA27001B Drawing no.:LA27001B HB10 mit Kabel 160±20 500±30 1215±50 Seite 20 von 24...
-
Seite 21: Linak Richtlinie Für Anwendungsmöglichkeiten
Relation zu einer bestehenden Applikation oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Applikation einzigartig ist. - Seite 22 Seite 22 von 24...
- Seite 23 Seite 23 von 24...
-
Seite 24: Adressen
Nutzungsbedingungen Der Anwender ist für den sach- und fachgerechten Einsatz der LINAK Produkte verantwortlich. LINAK legt großen Wert auf eine sorgfältige und aktuelle Dokumentation der Produkte. Dennoch kann es aufgrund einer kontinuierlichen Weiterentwicklung zu Änderungen der technischen Daten kommen. Diese Änderungen werden ohne vorherige Ankündigung vorgenommen.
