Installation

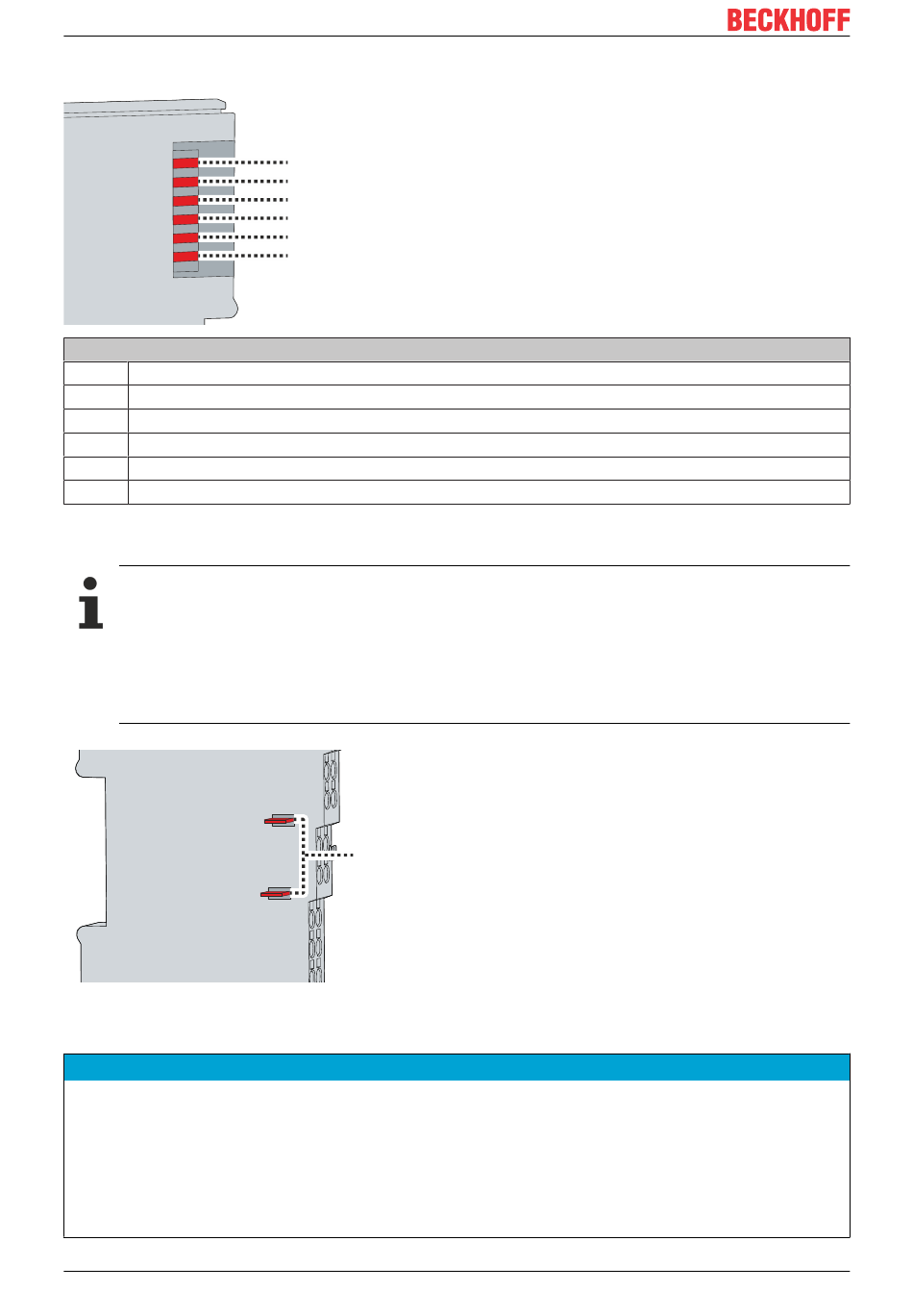

Ausgangsseite
Legende
1 +5VDC Versorgungsspannung des E-Bus
2 0 VDC Masse der Versorgungsspannung des E-Bus
3 Übertragungsleitung TX +
4 Übertragungsleitung TX -
5 Empfangsleitung RX +
6 Empfangsleitung RX –
6.3.4.2 Powerkontakte
Kontaktbelegungen der Powerkontakte beachten
Beachten Sie bei der Projektierung eines Busklemmenblocks die Kontaktbelegungen der einzelnen
TwinSAFE-Komponenten, da einige Komponenten die Powerkontakte nicht oder nicht vollständig
durchschleifen. Dies kann zum Beispiel bei analogen Busklemmen oder digitalen 4-Kanal-
Busklemmen der Fall sein.
Einspeiseklemmen unterbrechen die Powerkontakte und stellen so den Anfang einer neuen
Versorgungsschiene dar. Mögliche Einspeiseklemmen sind die EL91xx und die EL92xx.
6.3.5 Signalleitungen
Signalleitung separat führen
Führen Sie Signalleitung separat von potentiellen Störquellen. Mögliche Störquellen sind zum Beispiel
Motorzuleitungen oder Leistungskabel mit 230 V
groß.
Störungen durch parallel geführte Leitungen können die Signalform der Testimpulse beeinflussen und so
Diagnosemeldungen verursachen. Mögliche Diagnosemeldungen sind Sensorfehler oder OpenLoad-
Fehler.
36
1
2
3
4
5
6
Die Powerkontakte [2] übertragen die Versorgung für
die Feldelektronik und stellen so innerhalb des
Busklemmenblocks eine Versorgungsschiene dar.
2
Die Versorgung der Powerkontakte erfolgt über
Klemmen auf dem EtherCAT-Koppler.
HINWEIS
. Halten Sie den Abstand zwischen den Kabeln möglichst
AC
