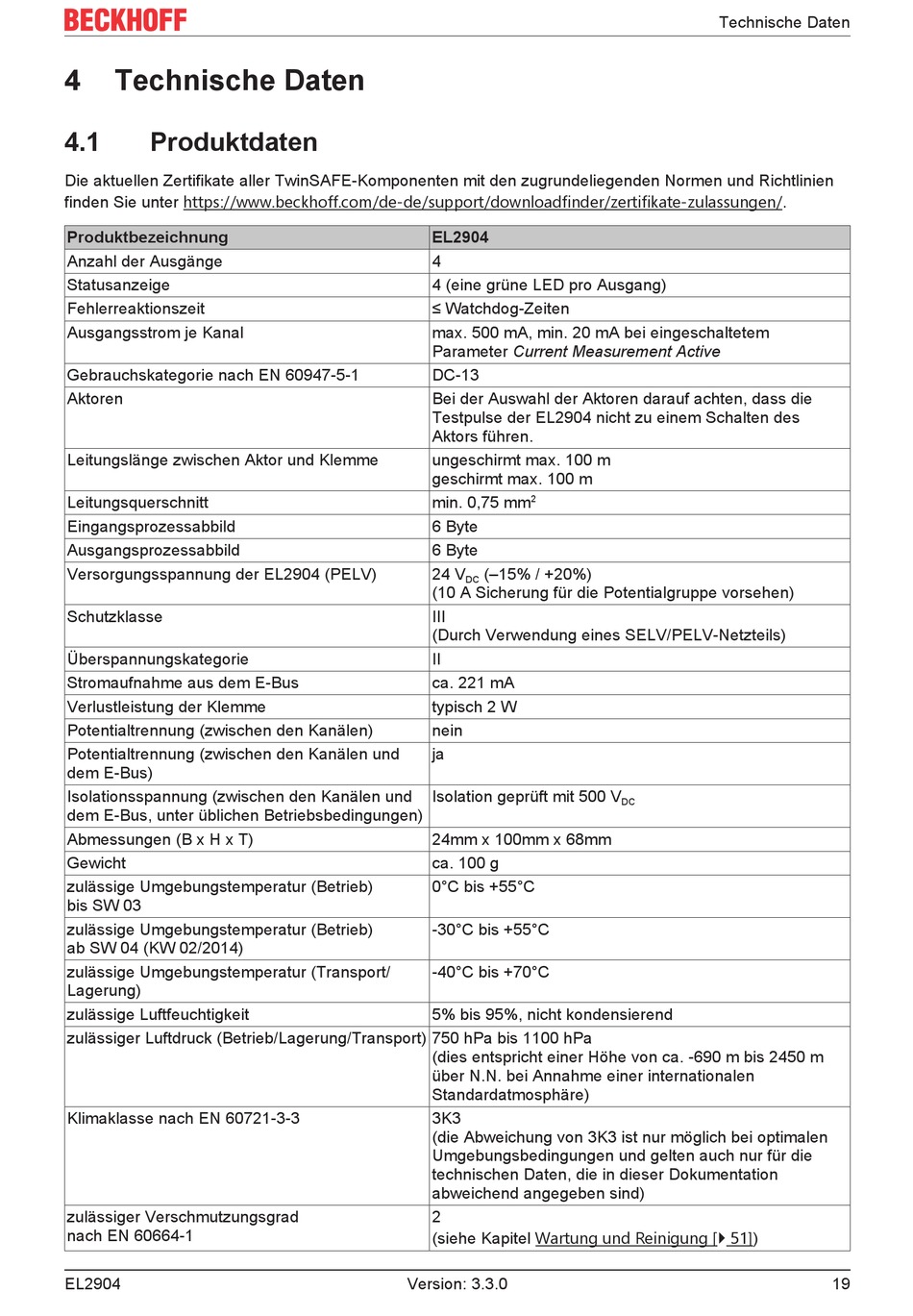

4 Technische Daten
4.1 Produktdaten
Die aktuellen Zertifikate aller TwinSAFE-Komponenten mit den zugrundeliegenden Normen und Richtlinien
finden Sie unter https://www.beckhoff.com/de-de/support/downloadfinder/zertifikate-zulassungen/.
Produktbezeichnung
Anzahl der Ausgänge
Statusanzeige
Fehlerreaktionszeit
Ausgangsstrom je Kanal
Gebrauchskategorie nach EN 60947-5-1
Aktoren
Leitungslänge zwischen Aktor und Klemme
Leitungsquerschnitt
Eingangsprozessabbild
Ausgangsprozessabbild
Versorgungsspannung der EL2904 (PELV)
Schutzklasse
Überspannungskategorie
Stromaufnahme aus dem E-Bus
Verlustleistung der Klemme
Potentialtrennung (zwischen den Kanälen)
Potentialtrennung (zwischen den Kanälen und
dem E-Bus)
Isolationsspannung (zwischen den Kanälen und
dem E-Bus, unter üblichen Betriebsbedingungen)
Abmessungen (B x H x T)
Gewicht
zulässige Umgebungstemperatur (Betrieb)
bis SW 03
zulässige Umgebungstemperatur (Betrieb)
ab SW 04 (KW 02/2014)
zulässige Umgebungstemperatur (Transport/
Lagerung)
zulässige Luftfeuchtigkeit
zulässiger Luftdruck (Betrieb/Lagerung/Transport) 750 hPa bis 1100 hPa
Klimaklasse nach EN 60721-3-3
zulässiger Verschmutzungsgrad
nach EN 60664-1
EL2904
EL2904
4
4 (eine grüne LED pro Ausgang)
≤ Watchdog-Zeiten
max. 500 mA, min. 20 mA bei eingeschaltetem
Parameter Current Measurement Active
DC-13
Bei der Auswahl der Aktoren darauf achten, dass die
Testpulse der EL2904 nicht zu einem Schalten des
Aktors führen.
ungeschirmt max. 100 m
geschirmt max. 100 m
2
min. 0,75 mm
6 Byte
6 Byte
24 V (–15% / +20%)
DC
(10 A Sicherung für die Potentialgruppe vorsehen)
III
(Durch Verwendung eines SELV/PELV-Netzteils)
II
ca. 221 mA
typisch 2 W
nein
ja
Isolation geprüft mit 500 V
24mm x 100mm x 68mm
ca. 100 g
0°C bis +55°C
-30°C bis +55°C
-40°C bis +70°C
5% bis 95%, nicht kondensierend
(dies entspricht einer Höhe von ca. -690 m bis 2450 m
über N.N. bei Annahme einer internationalen
Standardatmosphäre)
3K3
(die Abweichung von 3K3 ist nur möglich bei optimalen
Umgebungsbedingungen und gelten auch nur für die
technischen Daten, die in dieser Dokumentation
abweichend angegeben sind)
2
(siehe Kapitel Wartung und Reinigung [} 51])
