Montage-, Inbetriebnahme- und Bedienungsanleitung FLS-50

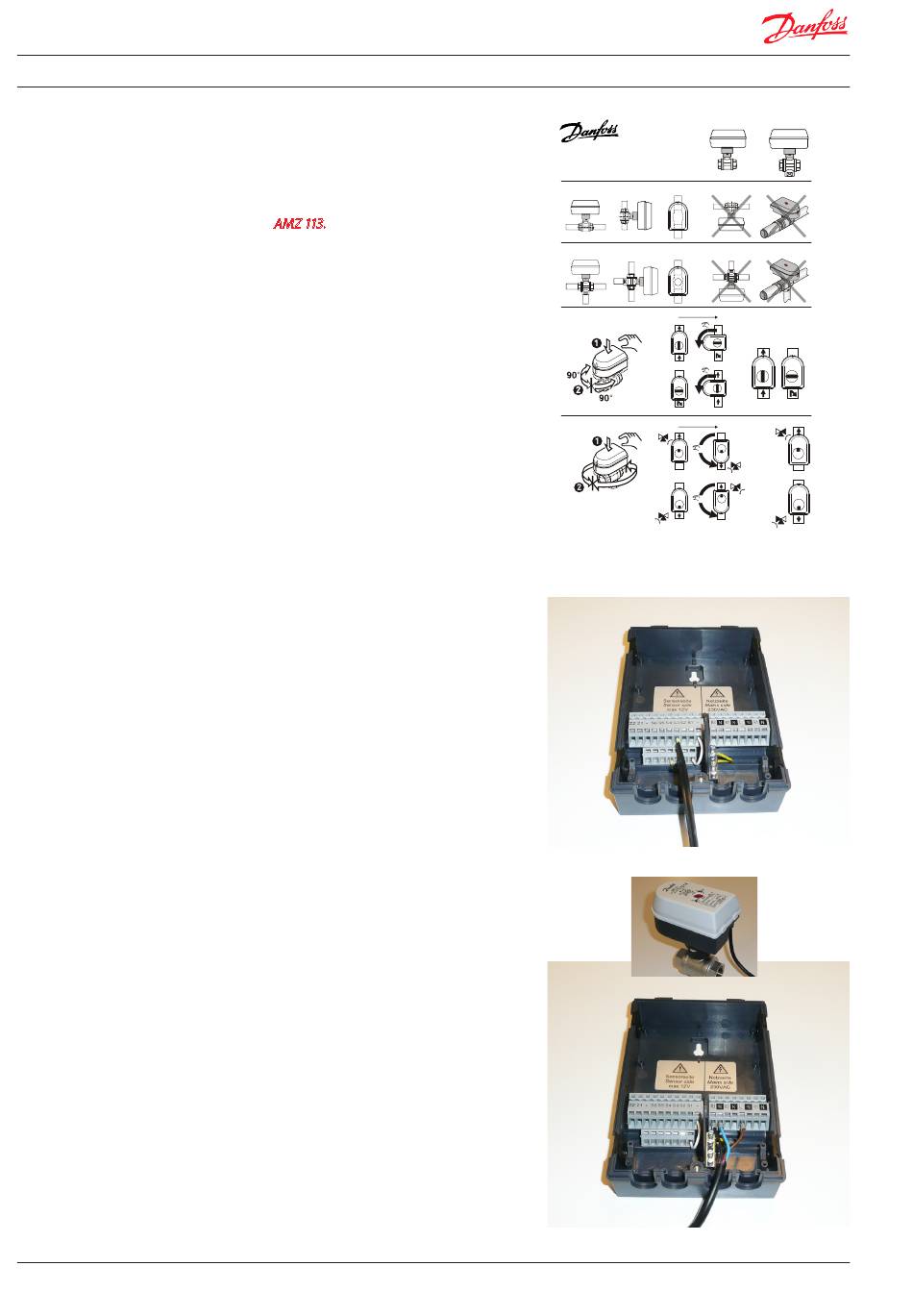

7.1.2.5 Montage von Option 4
In dieser Ausführung ist die
Station mit dem Sorel FWC 4
Regler gebaut.
Kabeln für Umschaltventil und
Fühler müssen bauseits
verdrahtet werden.
26
Das AMZ 113 ist ein Dreiwege-
Umschaltventil zur optimalen
Schichtkontrolle.
Für weitere Informationen siehe bitte
beigelegte Bedienungsanleitung
AMZ 113.
Fühler an Regler in Klemme S3 und Minus
(÷) anschliessen.
Dreiwege-Umschaltventil an Regler in
Klemme R3, Nul, L und zum Erdanschluss
anschliessen.
VI.GE.T1.03
© Danfoss 01/2011
AMZ 112
Instruction
ON/ OFF Zone valve
AMZ 112 & AMZ 113
Installation AMZ 112.
Installation AMZ 113.
! FORBIDDEN !
Manual control - AMZ 112
MANUAL
OPEN
CLOSE
90°
CLOSE
OPEN
90°
Manual control - AMZ 113
MANUAL
PORT B
A
B
AB
180°
180°
A
PORT A
AB
PORT B
A
180°
AB
180°
A
B
PORT A
AB
VI.HC.P1.00 Danfoss 2003-01
AMZ 113
AUTO
OPEN
CLOSE
AUTO
PORT B
A
B
AB
B
B
A
B
PORT A
AB
DKDHR
