Montage-, Inbetriebnahme- und Bedienungsanleitung FLS-50
3 Technische Daten
DKDHR
3.1 Technische- und Hauptsystemdaten
Die Hauptsystemdaten finden Sie auf dem
Typenschild sowie den in den Anlagen

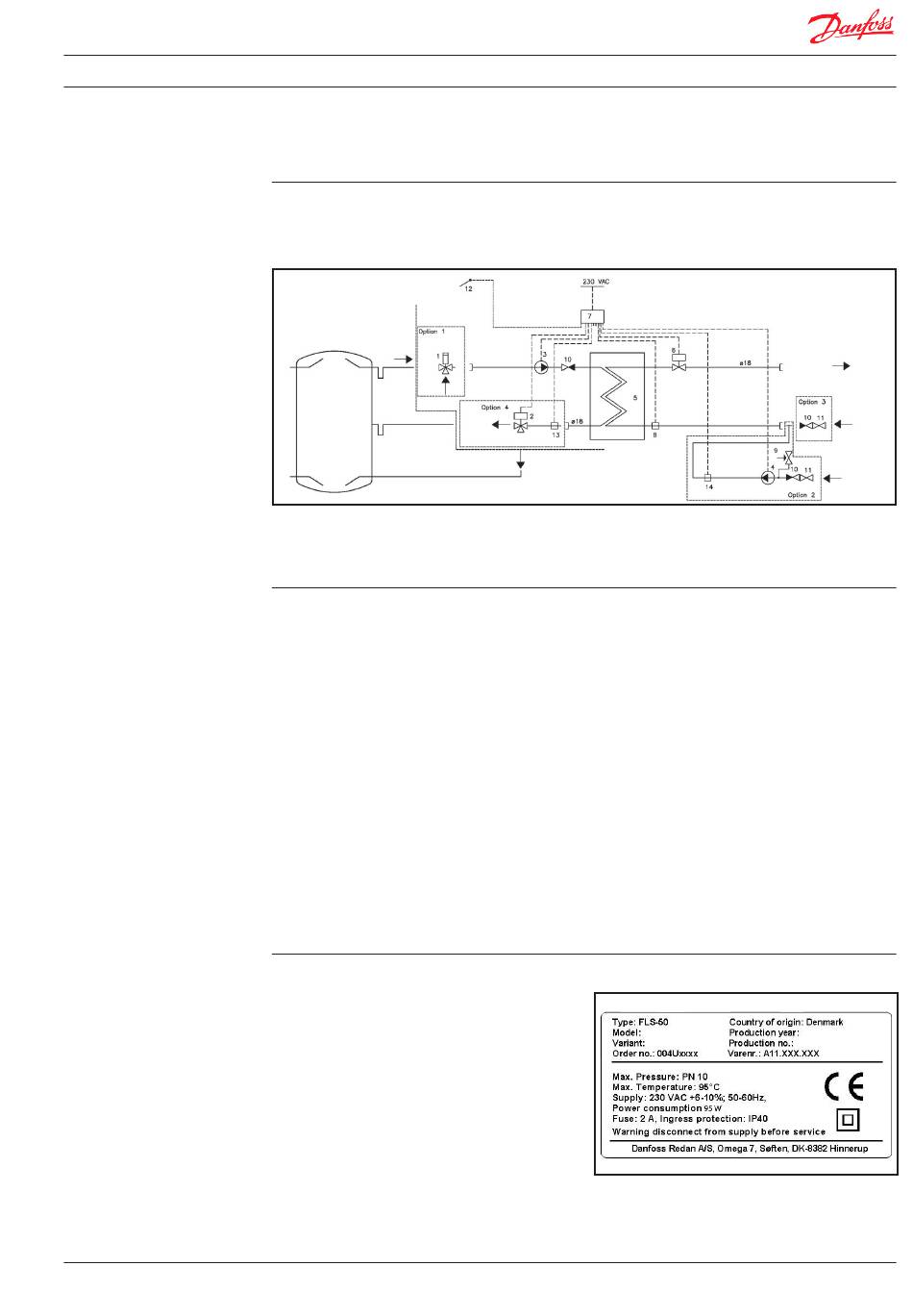

3.1.1 Schaltschema
Oben im Pufferspeicher
montiert
Lieferumfang
Pufferspeicher
Oben
Rücklauf
Pufferspeicher
3.1.2. Stückliste
1
Dreiwege-Mischventil
2
Dreiwegeventil On/Off
3
Pumpe
4
Pumpe, Zirkulation
5
Plattenwärmeübertrager
6
Temperatur- / Flowzähler
7
Regler
8
Temperaturfühler
9
Sicherheitsventil
10
Rückschlagventil
11
Absperrventil
12
Temperaturfühler
13
Temperaturfühler, Anlegefühler
14
Temperaturfühler
3.1.3 Typenschild
Das Typenschild ist auf der Anlage befestigt.
Auf dem Typenschild stehen folgende Angaben:
– Hersteller
– Geräte-Nr.
– Baujahr (Jahr/Kalenderwoche)
– Typ
– Leistung
– Auslegungsparameter
– Max. zul. Betriebstemperatur
– Max. zul. Betriebsdruck
– Prüfdruck
VI.GE.T1.03
© Danfoss 01/2011
enthaltenen Unterlagen (Deckblatt,
Schaltschema, Datenblatt).
Pufferspeicher
Mitte
Pufferspeicher Unten
Zubehör optional
Option 1:
Temperaturregelung, Eintritt
Option 2:
Zirkulation
Option 3 :
Absperrventile /Kugelhähne
Option 4:
Schichtkontrolle
Beispiel Typenschild
WW
¾"
KW
¾"
Zirk.
¾"
11
