Montage-, Inbetriebnahme- und Bedienungsanleitung FLS-50

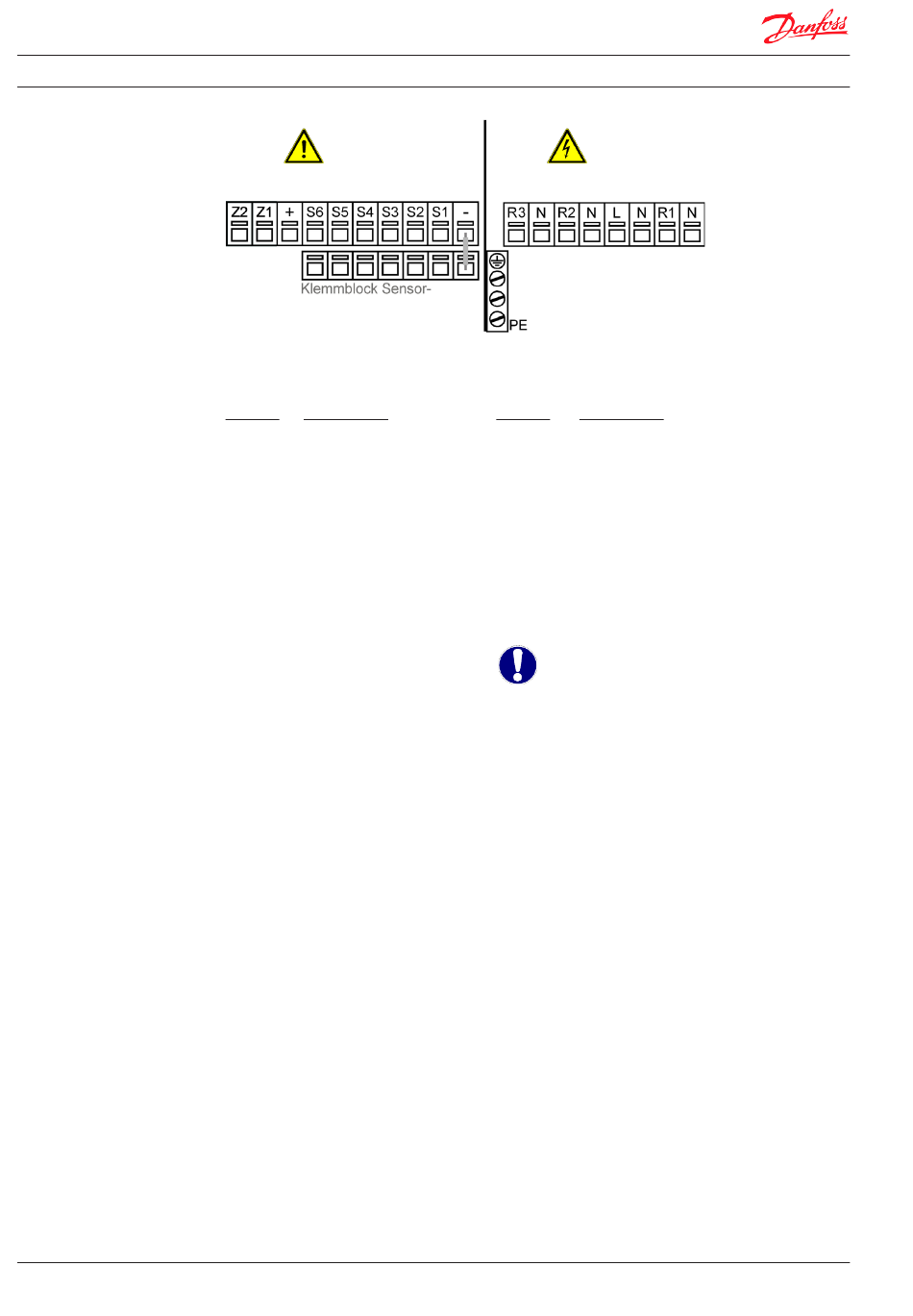

Elektrischer Anschluss
Frischwasser-Controller FWC4
Fühlermontage
20
Sensorseite
max. 12V
Achtung
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme:
Anschluss für:
S1
PT1000 Kaltwasser
S2
PT1000 Zirkulation
S3
Primär Rücklauf
S4
Primär Vorlauf
S5
VFS Warmwasser
(Leitung Gelb)
S6
VFS Durchfluss l/min
(Leitung Weiss)
+
VFS +5V DC
(Leitung Braun)
-
Brücke Sensor
Die Polung der PT1000 Fühler ist belie-
big.
Anlegefühler S3 muss auf primär Rücklauf vor dem Umschaltventil montiert werden.
Speicherfühler S4 wird beigestellt und muss oben im Speicher montiert werden
Umschaltventil AMZ 113 wird beigestellt und muss im primär Rücklauf montiert
werden.
Der Umschaltventil wird elektrisch an der Regler, durch die vormontierten Stecker,
verbunden. Die Leitung von der Regelung hat eine Länge von 5 Meter, - die Leitung
von dem Umschaltventil hat eine Länge von 1,5 Meter.
VI.GE.T1.03
© Danfoss 01/2011
Gefahr
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme:
Anschluss für:
L
Netz Außenleiter L
N
Netz Neutralleiter N
(optional)
R1
Frischwasserpumpe L
Frischwasserpumpe N
R2
Zirkulationspumpe L
N
Zirkulationspumpe N
R3
Ventil Rücklauf L (opt.)
N
Ventil Rücklauf N (opt.)
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Relais R1: Nur zur Drehzahlregelung
von Standardpumpen, Mindestlast
20VA
Achtung
Netzseite
230VAC
N
DKDHR
