Montage-, Inbetriebnahme- und Bedienungsanleitung FLS-50

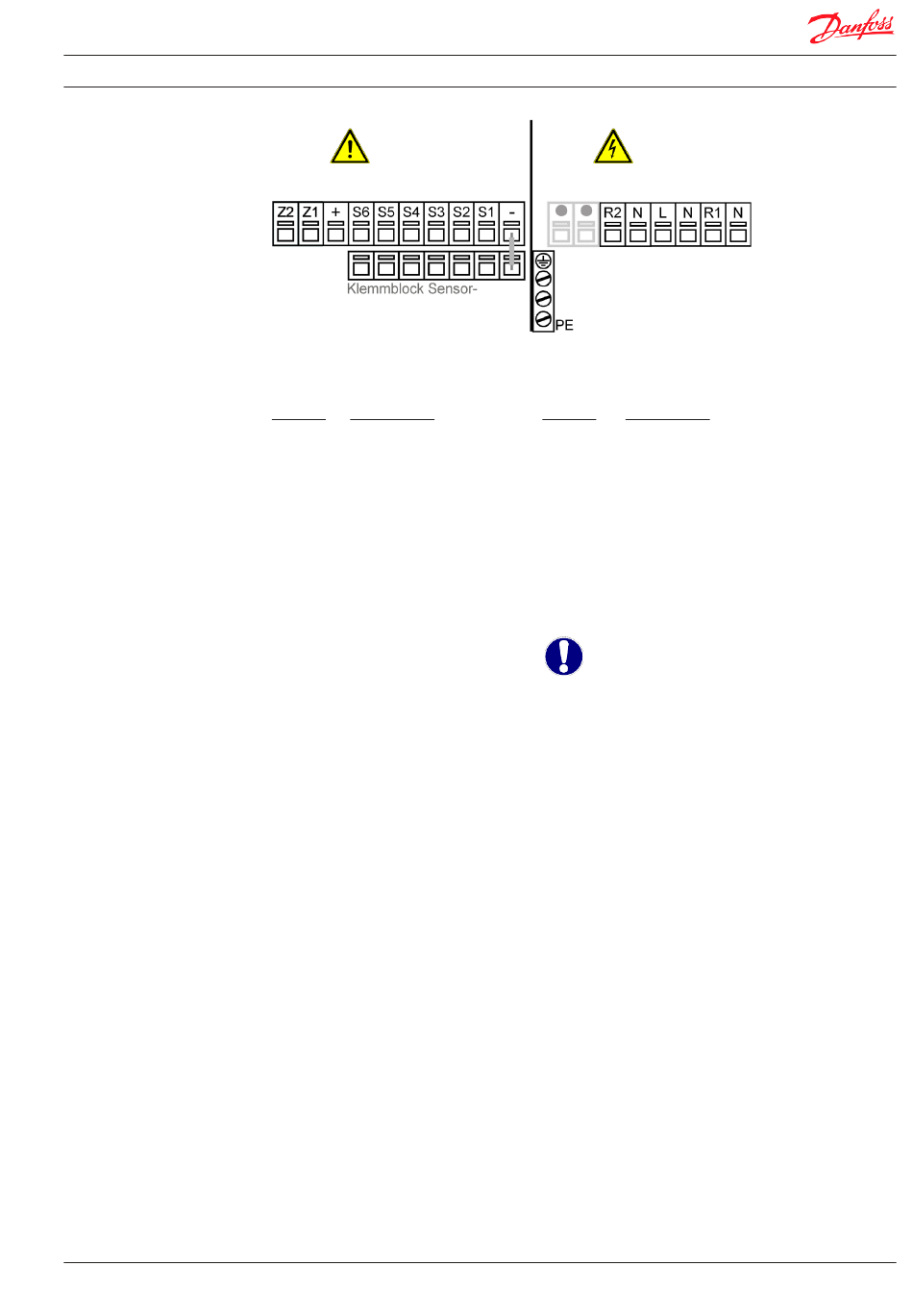

Elektrischer Anschluss
Frischwasser-Controller FWC3
Fühlermontage
DKDHR
Sensorseite
max. 12V
Achtung
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme:
Anschluss für:
S1
PT1000 Kaltwasser
S2
PT1000 Zirkulation
S3
PT1000 Speicher
S4
Unbelegt
S5
VFS Warmwasser
(Leitung Gelb)
S6
VFS Durchfluss l/min
(Leitung Weiss)
+
VFS +5V DC
(Leitung Braun)
-
Brücke Sensor -
Die Polung der PT1000 Fühler ist
beliebig.
Speicherfühler S3 wird beigestellt und
muss oben im Speicher montiert werden.
VI.GE.T1.03
© Danfoss 01/2011
Gefahr
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme:
Anschluss für:
L
Netz Außenleiter L
N
Netz Neutralleiter N
(optional)
R1
Frischwasserpumpe L
Frischwasserpumpe N
R2
Zirkulationspumpe L
N
Zirkulationspumpe N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Relais R1: Nur zur Drehzahlrege-
lung von Standardpumpen,
Mindestlast 20VA
Achtung
Netzseite
230VAC
N
19
