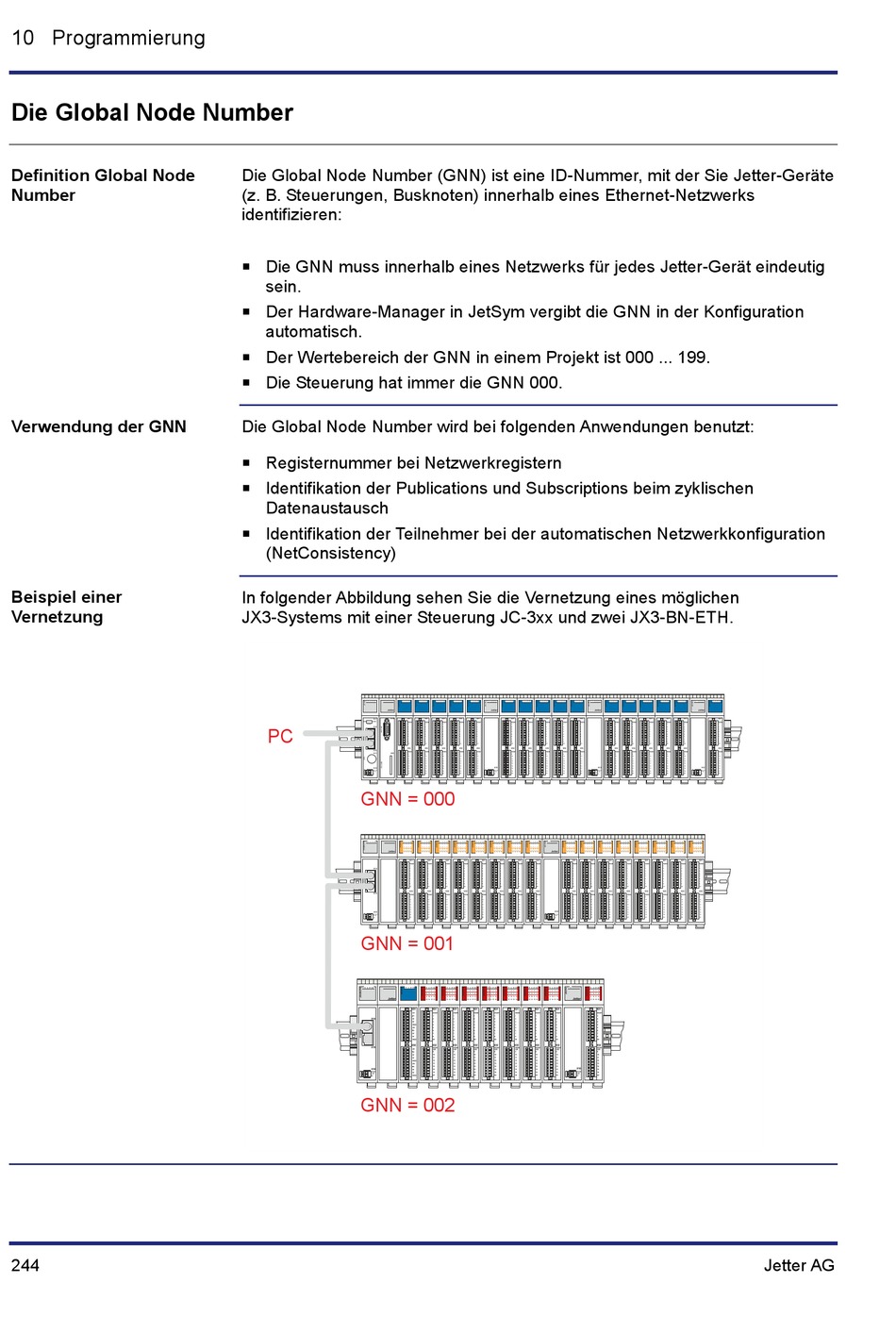

Die Global Node Number
Definition Global Node
Number
Verwendung der GNN
Beispiel einer
Vernetzung
244
Die Global Node Number (GNN) ist eine ID-Nummer, mit der Sie Jetter-Geräte
(z. B. Steuerungen, Busknoten) innerhalb eines Ethernet-Netzwerks
identifizieren:
Die GNN muss innerhalb eines Netzwerks für jedes Jetter-Gerät eindeutig
sein.
Der Hardware-Manager in JetSym vergibt die GNN in der Konfiguration
automatisch.
Der Wertebereich der GNN in einem Projekt ist 000 ... 199.
Die Steuerung hat immer die GNN 000.
Die Global Node Number wird bei folgenden Anwendungen benutzt:
Registernummer bei Netzwerkregistern
Identifikation der Publications und Subscriptions beim zyklischen
Datenaustausch
Identifikation der Teilnehmer bei der automatischen Netzwerkkonfiguration
(NetConsistency)
In folgender Abbildung sehen Sie die Vernetzung eines möglichen
JX3-Systems mit einer Steuerung JC-3xx und zwei JX3-BN-ETH.
