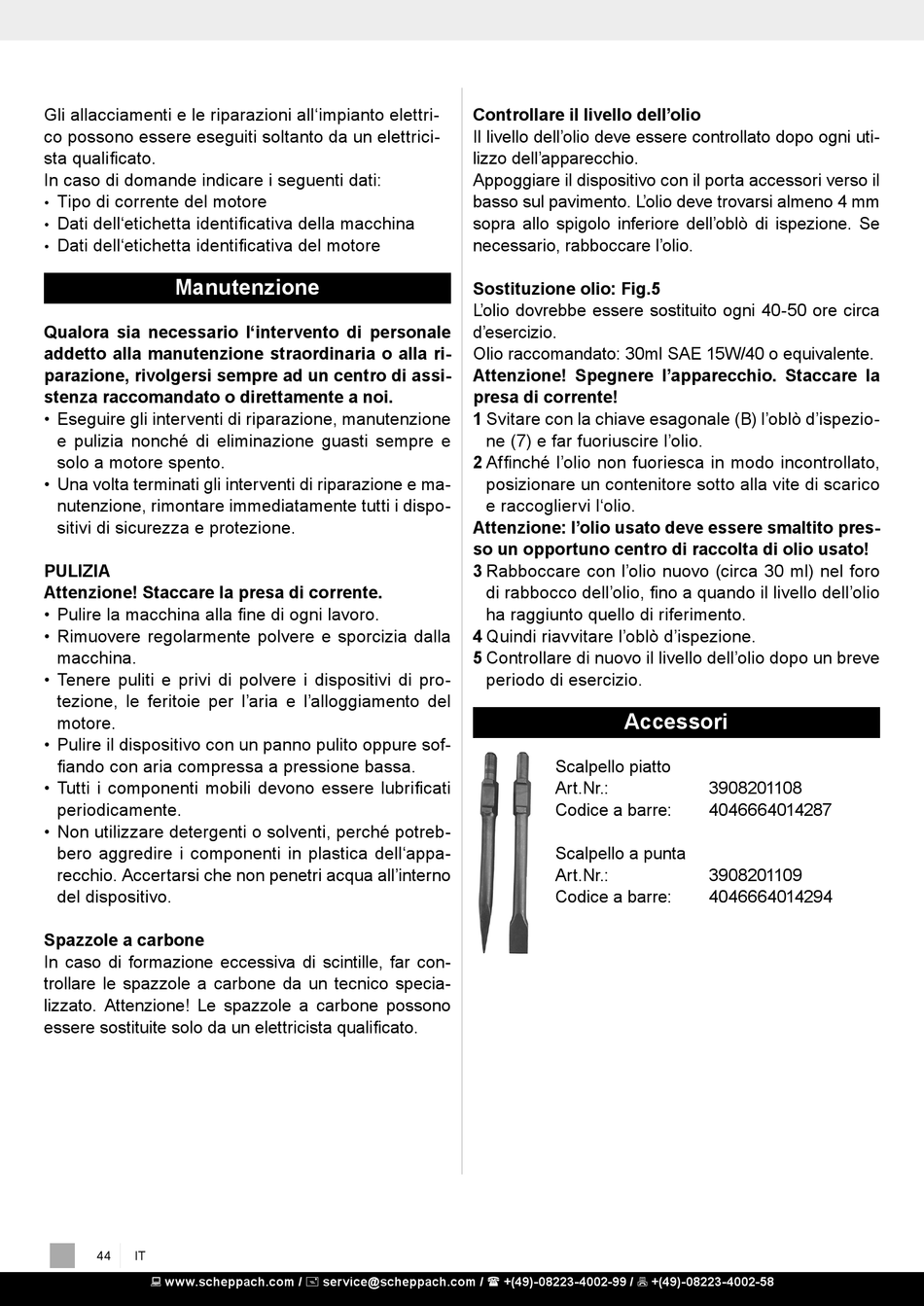

Scheppach AB1600 Originalbetriebsanleitung Seite 44

Gli allacciamenti e le riparazioni all'impianto elettri-
co possono essere eseguiti soltanto da un elettrici-
sta qualificato.
In caso di domande indicare i seguenti dati:
Tipo di corrente del motore
•
Dati dell'etichetta identificativa della macchina
•
Dati dell'etichetta identificativa del motore
•
Manutenzione
Qualora sia necessario l'intervento di personale
addetto alla manutenzione straordinaria o alla ri-
parazione, rivolgersi sempre ad un centro di assi-
stenza raccomandato o direttamente a noi.
• Eseguire gli interventi di riparazione, manutenzione
e pulizia nonché di eliminazione guasti sempre e
solo a motore spento.
• Una volta terminati gli interventi di riparazione e ma-
nutenzione, rimontare immediatamente tutti i dispo-
sitivi di sicurezza e protezione.
PULIZIA
Attenzione! Staccare la presa di corrente.
• Pulire la macchina alla fine di ogni lavoro.
• Rimuovere regolarmente polvere e sporcizia dalla
macchina.
• Tenere puliti e privi di polvere i dispositivi di pro-
tezione, le feritoie per l'aria e l'alloggiamento del
motore.
• Pulire il dispositivo con un panno pulito oppure sof-
fiando con aria compressa a pressione bassa.
• Tutti i componenti mobili devono essere lubrificati
periodicamente.
• Non utilizzare detergenti o solventi, perché potreb-
bero aggredire i componenti in plastica dell'appa-
recchio. Accertarsi che non penetri acqua all'interno
del dispositivo.
Spazzole a carbone
In caso di formazione eccessiva di scintille, far con-
trollare le spazzole a carbone da un tecnico specia-
lizzato. Attenzione! Le spazzole a carbone possono
essere sostituite solo da un elettricista qualificato.
44 IT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Controllare il livello dell'olio
Il livello dell'olio deve essere controllato dopo ogni uti-
lizzo dell'apparecchio.
Appoggiare il dispositivo con il porta accessori verso il
basso sul pavimento. L'olio deve trovarsi almeno 4 mm
sopra allo spigolo inferiore dell'oblò di ispezione. Se
necessario, rabboccare l'olio.
Sostituzione olio: Fig.5
L'olio dovrebbe essere sostituito ogni 40-50 ore circa
d'esercizio.
Olio raccomandato: 30ml SAE 15W/40 o equivalente.
Attenzione! Spegnere l'apparecchio. Staccare la
presa di corrente!
1 Svitare con la chiave esagonale (B) l'oblò d'ispezio-
ne (7) e far fuoriuscire l'olio.
2 Affinché l'olio non fuoriesca in modo incontrollato,
posizionare un contenitore sotto alla vite di scarico
e raccogliervi l'olio.
Attenzione: l'olio usato deve essere smaltito pres-
so un opportuno centro di raccolta di olio usato!
3 Rabboccare con l'olio nuovo (circa 30 ml) nel foro
di rabbocco dell'olio, fino a quando il livello dell'olio
ha raggiunto quello di riferimento.
4 Quindi riavvitare l'oblò d'ispezione.
5 Controllare di nuovo il livello dell'olio dopo un breve
periodo di esercizio.
Accessori
Scalpello piatto
Art.Nr.:
Codice a barre:
Scalpello a punta
Art.Nr.:
Codice a barre:
3908201108
4046664014287
3908201109
4046664014294
