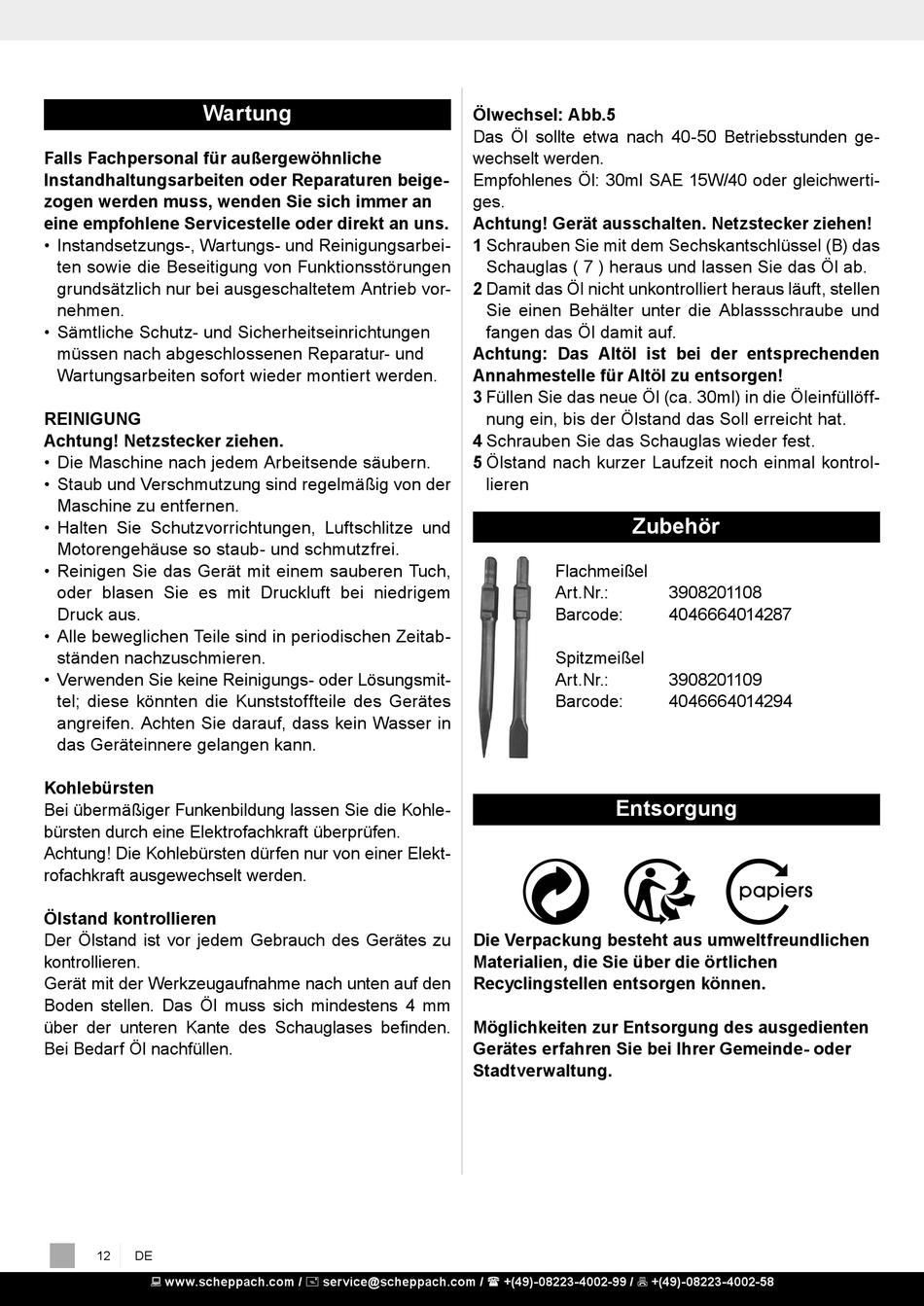

Scheppach AB1600 Originalbetriebsanleitung Seite 12

Wartung
Falls Fachpersonal für außergewöhnliche
Instandhaltungs ar bei ten oder Reparaturen beige-
zogen werden muss, wenden Sie sich immer an
eine empfohlene Servicestelle oder direkt an uns.
• Instandsetzungs-, Wartungs- und Reinigungsarbei-
ten sowie die Beseitigung von Funktionsstörungen
grundsätzlich nur bei ausgeschaltetem Antrieb vor-
nehmen.
• Sämtliche Schutz- und Sicherheitseinrichtungen
müssen nach abgeschlossenen Reparatur- und
Wartungsarbeiten sofort wieder montiert werden.
REINIGUNG
Achtung! Netzstecker ziehen.
• Die Maschine nach jedem Arbeitsende säubern.
• Staub und Verschmutzung sind regelmäßig von der
Maschine zu entfernen.
• Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei.
• Reinigen Sie das Gerät mit einem sauberen Tuch,
oder blasen Sie es mit Druckluft bei niedrigem
Druck aus.
• Alle beweglichen Teile sind in periodischen Zeitab-
ständen nachzuschmieren.
• Verwenden Sie keine Reinigungs- oder Lösungsmit-
tel; diese könnten die Kunststoffteile des Gerätes
angreifen. Achten Sie darauf, dass kein Wasser in
das Geräteinnere gelangen kann.
Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die Kohle-
bürsten durch eine Elektrofachkraft überprüfen.
Achtung! Die Kohlebürsten dürfen nur von einer Elekt-
rofachkraft ausgewechselt werden.
Ölstand kontrollieren
Der Ölstand ist vor jedem Gebrauch des Gerätes zu
kontrollieren.
Gerät mit der Werkzeugaufnahme nach unten auf den
Boden stellen. Das Öl muss sich mindestens 4 mm
über der unteren Kante des Schauglases befinden.
Bei Bedarf Öl nachfüllen.
12 DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Ölwechsel: Abb.5
Das Öl sollte etwa nach 40-50 Betriebsstunden ge-
wechselt werden.
Empfohlenes Öl: 30ml SAE 15W/40 oder gleichwerti-
ges.
Achtung! Gerät ausschalten. Netzstecker ziehen!
1 Schrauben Sie mit dem Sechskantschlüssel (B) das
Schauglas ( 7 ) heraus und lassen Sie das Öl ab.
2 Damit das Öl nicht unkontrolliert heraus läuft, stellen
Sie einen Behälter unter die Ablassschraube und
fangen das Öl damit auf.
Achtung: Das Altöl ist bei der entsprechenden
Annahmestelle für Altöl zu entsorgen!
3 Füllen Sie das neue Öl (ca. 30ml) in die Öleinfüllöff-
nung ein, bis der Ölstand das Soll erreicht hat.
4 Schrauben Sie das Schauglas wieder fest.
5 Ölstand nach kurzer Laufzeit noch einmal kontrol-
lieren
Zubehör
Flachmeißel
Art.Nr.:
Barcode:
Spitzmeißel
Art.Nr.:
Barcode:
Entsorgung
Die Verpackung besteht aus umweltfreundlichen
Materialien, die Sie über die örtlichen
Recyclingstellen entsorgen können.
Möglichkeiten zur Entsorgung des ausgedienten
Gerätes erfahren Sie bei Ihrer Gemeinde- oder
Stadtverwaltung.
3908201108
4046664014287
3908201109
4046664014294
