[VALUE]-Regler
Dieser Regler dient zur Änderung von Parameterwerten und zur
Einstellung der Gesamtlautstärke für das Patch.
[STORE]-Taste
Dient zum Speichern von editierten Patches im Speicher und zum
Kopieren von Patches auf andere Speicherplätze.
[BANK UP·TAP]-Taste
Im Play-Modus schaltet diese Taste zur nächsthöheren Bank. In
anderen Modi dient die Taste zur Steuerung des Rhythmus-Pattern-
Tempos sowie andere Timing- und Cycle-Parameter.
[
W
Diese Schalter werden zur Patch-Auswahl, zur Tuner-Steuerung
und für andere Funktionen benutzt.
Netzteil
[CONTROL IN]-Buchse
Dient zum Anschluss des optionalen Fußschalters (FS01)
oder eines Expression-Pedals (FP01/FP02).
FP01/FP02
FS01
ZOOM G1N/G1XN
]/[
]-Fußschalter
Q
[DC IN]-Buchse
Hier schließen Sie ein Netzteil (ZOOM AD-0006)
mit einer Leistung von 9 Volt DC bei 300 mA an
(Innenleiter Minus).
Gitarrenverstärker

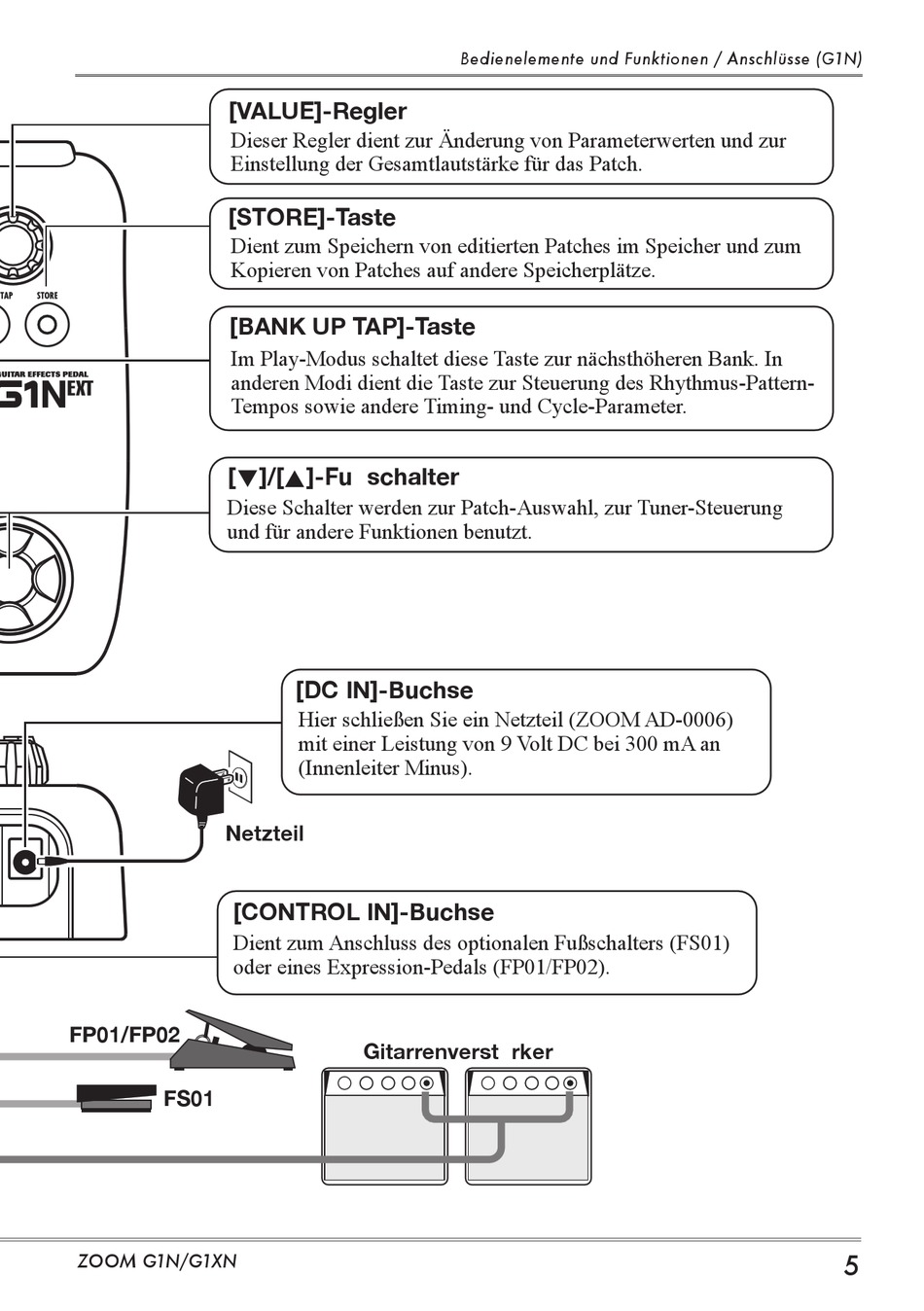

Bedienelemente und Funktionen / Anschlüsse (G1N)
5
