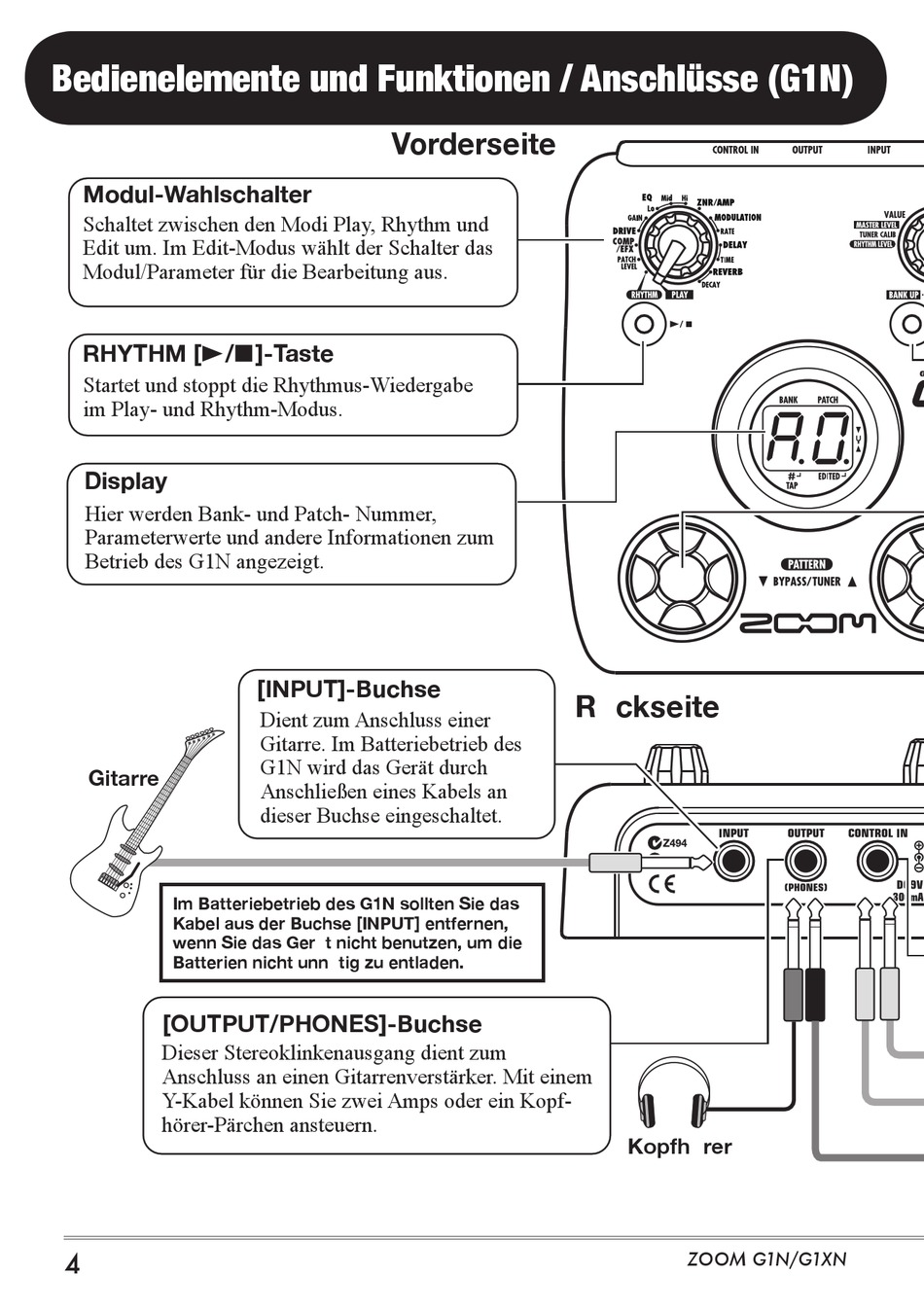

Bedienelemente und Funktionen / Anschlüsse (G1N)
Modul-Wahlschalter
Schaltet zwischen den Modi Play, Rhythm und
Edit um. Im Edit-Modus wählt der Schalter das
Modul/Parameter für die Bearbeitung aus.
RHYTHM [
/
R
Startet und stoppt die Rhythmus-Wiedergabe
im Play- und Rhythm-Modus.
Display
Hier werden Bank- und Patch- Nummer,
Parameterwerte und andere Informationen zum
Betrieb des G1N angezeigt.
Gitarre
Im Batteriebetrieb des G1N sollten Sie das
Kabel aus der Buchse [INPUT] entfernen,
wenn Sie das Gerät nicht benutzen, um die
Batterien nicht unnötig zu entladen.
[OUTPUT/PHONES]-Buchse
Dieser Stereoklinkenausgang dient zum
Anschluss an einen Gitarrenverstärker. Mit einem
Y-Kabel können Sie zwei Amps oder ein Kopf-
hörer-Pärchen ansteuern.
4
Vorderseite
]-Taste
P
[INPUT]-Buchse
Dient zum Anschluss einer
Gitarre. Im Batteriebetrieb des
G1N wird das Gerät durch
Anschließen eines Kabels an
dieser Buchse eingeschaltet.
Rückseite
Kopfhörer
ZOOM G1N/G1XN
