Bedienungsanleitung
Inhaltsverzeichnis
GEBRAUCHS- UND SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . 2
Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Regler und Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Grundlegende Vorbereitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Einsetzen der Batterien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Der richtige Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Kurzanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Auswahl und Wiedergabe von Patches . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Auswahl eines Patches . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Gebrauch des integrierten Stimmgeräts (Bypass/Mute) . . . . . . . . . . . . . . . . . . . . . .11
Ändern eines Patch-Sounds . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Patch-Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Grundlegende Bearbeitungsschritte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Speichern eines Patches . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Zurücksetzen des GFX-3 auf die Werkseinstellungen . . . . . . . . . . . . . . . . . . . . . . . .14
Weitere Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Effektsteuerung über das Expression-Pedal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Kalibrieren des Expression-Pedals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Effekt-Typen und Parameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
N ZNR/[TOTAL]-Modul . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
N COMP/ISO (Kompressor/Isolator)-Modul . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
N DRIVE-Modul . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
N EQ (Equalizer)-Modul . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
N MOD (Modulation)-Modul . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
N REV/DLY (Reverb/Delay)-Modul . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
GFX-3 Patch-Liste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Spezifikationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Dieses Handbuch darf weder in Teilen noch als Ganzes reproduziert werden.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Zoom GFX-3
Inhaltszusammenfassung für Zoom GFX-3
-
Seite 1: Inhaltsverzeichnis
GFX-3 Patch-Liste ........ -
Seite 2: Gebrauchs- Und Sicherheitshinweise
Warnung • Stellen Sie keine Feuerquellen wie z.B. brennende Ker- schweren Verletzungen bis hin zum Tod füh- zen auf dem GFX-3 ab, da das zu Bränden führen kann. ren. • Das GFX-3 ist ein Präzisionsgerät. Üben Sie keinen Vorsicht übermäßigen Druck auf die Tasten und Regler aus. -
Seite 3: Einleitung
Einleitung Vielen Dank, dass Sie sich für den ZOOM GFX-3 entschieden haben. Bei diesem Gerät handelt es sich um ein extrem hochwertiges Gitarreneffektgerät mit folgenden Features: G Große Effekt-Vielfalt Die von Zoom entwickelte Technologie 'Variable Architecture Modeling System' (VAMS) passt die interne Konfiguration so an, dass Sie genau den gewünschten Sound erzielen. -
Seite 4: Regler Und Funktionen

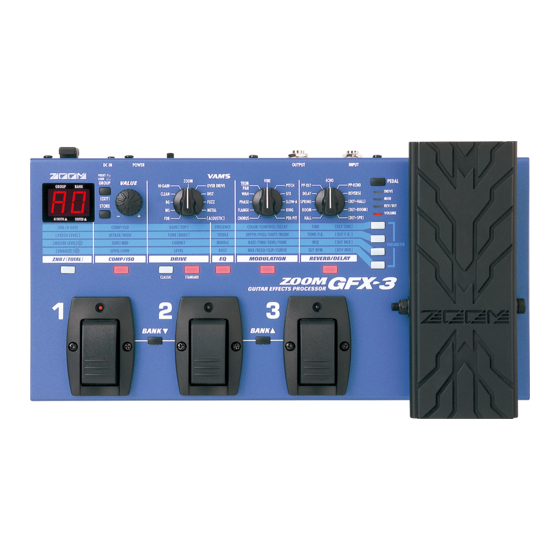

Regler und Funktionen Vorderseite Expression-Pedal Control-Sektion (→ S.5) Fußschalter [1] - [3] BANK [Q]/[W]-Tasten Rückseite [INPUT]-Buchse [OUTPUT/PHONES]-Buchse [POWER]-Schalter [DC IN]-Buchse ZOOM GFX-3... -
Seite 5: Control-Sektion
Regler und Funktionen Control-Sektion [GROUP/EXIT]-Taste [MOD]-Wahlschalter [STORE]-Taste [VALUE]-Rad [REV/DLY]-Wahlschalter [PEDAL]-Taste [DRIVE]-Wahlschalter Display Parameter-Tasten Modul-Tasten ZOOM GFX-3... -
Seite 6: Grundlegende Vorbereitung
NMERKUNG Einsetzen der Batterien • Entnehmen Sie die Batterien, wenn Sie das Gerät für längere Zeit nicht benutzen, um Um den GFX-3 mit Batterien zu betreiben, set- mögliche Schäden durch auslaufende zen Sie diese folgendermaßen ein: Säure zu vermeiden. • Wenn die Meldung „bt“ im Wechsel mit der Drehen Sie das Gerät um und öff-... - Seite 7 Anzeige zwischen oF und 1 - 30. Höhere Werte Die Taste blinkt: Nun kann die Energizer-Funk- sorgen für eine Betonung im Bassbereich, wäh- tion zur Anpassung des GFX-3 an das Wiederga- rend niedrigere Werte für einen Höhen-Boost besystem genutzt werden. Im Display wird die sorgen.
-
Seite 8: Kurzanleitung
Fußschalter [1] - [3] aus, dessen LED nicht leuchtet. Sie können die Einzeleffekte (Effekt-Module) im GFX-3 kombinieren und die Parameterwerte für jeden Effekt anpassen, um den gewünschten Klang zu erzielen. Die Kombination aus Effekten und bestimmten Parametereinstellungen wird als Patch bezeichnet. -
Seite 9: Speichern Von Effekten
Modul an und ab. Speichern von Effekten Um ein verändertes Patch zu speichern, drücken Sie die Taste [STORE]. Das GFX-3 wechselt in den Speicher-Standby- Betrieb. Falls nötig wählen Sie mit den BANK[Q]/[W]- Tasten und den Fußschaltern [1] - [3] die Bank und die Patch-Nummer, an der die aktuellen Effekt- Einstellungen gespeichert werden sollen. -
Seite 10: Auswahl Und Wiedergabe Von Patches
Auswahl und Wiedergabe von Patches Nach dem Einschalten ist das GFX-3 in einem Zustand, in dem Sie die Patches im Speicher wiedergeben. Direkt nach dem Einschalten des GFX-3 Display erscheint folgende Meldung im Display. Group (U/u, A/b) Bank-Nummer (0 - 9) Wenn hier ein Punkt (.) angezeigt... -
Seite 11: Gebrauch Des Integrierten Stimmgeräts (Bypass/Mute)
Auswahl und Wiedergabe von Patches Gebrauch des integrierten Die Note wird im linken Teil der Anzeige eingeblendet. Stimmgeräts (Bypass/Mute) Das GFX-3 verfügt über ein internes auto-chro- matisches Stimmgerät für Gitarren. Um das Stimmgerät zu nutzen, müssen Sie alle Effekte in den Bypass-Modus (vorübergehend deaktiviert) schalten oder das Gerät muten (Original- und... -
Seite 12: Ändern Eines Patch-Sounds
Ändern eines Patch-Sounds Die Patches im GFX-3 können durch Änderung des Effekt-Typs und der Parameter modifiziert werden. Dieser Abschnitt beschreibt, wie Sie Patches editieren. INPUT OUTPUT COMP/ISO DRIVE EQUALIZER CABINET REV/DLY Wählen Sie das gewünschte Patch. Patch-Konfiguration Patches für die Editierung können wahlweise aus... - Seite 13 Wenn Sie ein Patch behalten möchten, müs- → Parameter angewählt, dessen Wert nun im Dis- sen Sie es in jedem Fall speichern ( S. 14). Andernfalls gehen alle Änderungen unwie- play angezeigt wird. derbringlich verloren, sobald Sie einen ande- res Patch anwählen. ZOOM GFX-3...
-
Seite 14: Speichern Eines Patches
In diesem Kapitel ist beschrieben, wie Sie ein editiertes Patch im Speicher ablegen. Drücken Sie die [STORE]-Taste. Drücken Sie die [STORE]-Taste ein weiteres Mal. Das GFX-3 schaltet daraufhin in den Speicher- Das Patch wird gespeichert und das Display Standby-Modus. Im Display erscheint die aktu- zeigt die Group und die Bank des Speicherziels. -
Seite 15: Weitere Funktionen
Sie das Patch ( S. 14). Das Expression-Pedal steuert den GAIN-Para- • Durch vollständiges Durchtreten des Ex- meter im DRIVE-Modul (bei einigen Effekt- pression-Pedals können Sie das angesteu- Typen BODY-Parameter genannt). Der Verzer- erte Effekt-Modul an- oder abschalten. rungsgrad verändert sich. ZOOM GFX-3... -
Seite 16: Kalibrieren Des Expression-Pedals
Sie das Pedal wie folgt: Wenn Sie den Fuß abheben, gibt das Halten Sie die Taste [PEDAL] ge- Pedal etwas nach. drückt, während Sie das GFX-3 ein- schalten. Drücken Sie nun [STORE]. Im Display erscheint die Meldung „dn“. Die Kalibrierung ist abgeschlossen und die Group-/Bank-Anzeige für das Patch erscheint... -
Seite 17: Effekt-Typen Und Parameter
Effekt-Typen und Parameter In diesem Kapitel werden die Effekt-Typen und Parameter der Module im GFX-3 erklärt. Wie in der Abbildung dargestellt integriert das GFX-3 acht Effekt-Module, die, vereinfacht gesagt, seriell miteinander verbunden sind. Es ist möglich, alle Effekte gleichzeitig zu nutzen oder diese einzeln an- und auszuschalten Fast alle Module beinhalten verschiedene Effekt-Typen, aus welchen einer ausgewählt werden kann. -
Seite 18: N Drive-Modul
TYP 5: HI-GAIN ( H H H H G G G G ) CLASSIC MP 1 STANDARD PV DRY High-Gain-Sound eines Röhrenvorverstärkers Heavy-Metal-Sound eines Röhren-Topteils TYP 6: ZOOM ( Z Z Z Z M M M M ) CLASSIC 9002 STANDARD Z PWR Der Original-ZOOM-9002-Sound Der mächtige "Amp-Sound" von ZOOM... -
Seite 19: N Eq (Equalizer)-Modul
Simuliert die Lautsprecher eines herkömmlichen Combo. Simuliert den Lautsprecher eines kleinen Amps. Simuliert einen EV-Lautsprecher in einem Gitarrencombo. Simuliert einen Lautsprecher mit dem für ZOOM typischen Klang. Simuliert eine 4x12"-Box. Simuliert die Lautsprecher eines Combo mit Bright-Schaltung. Simuliert einen EV-Lautsprecher in einer 4x12"-Box. - Seite 20 Wert eingestellt wurde, sorgt eine Anhebung dieses modifiziert. In der Einstellung "10" werden die Lautstärkeänderungen Parameters dafür, dass sich die Delay-Zeit in Abhängigkeit der im Originalsignal im Effekt-Sound reflektiert. Die Werte dazwischen Signalintensität ändert. sorgen für Mischformen dieser Effekte. ZOOM GFX-3...
-
Seite 21: N Rev/Dly (Reverb/Delay)-Modul
Dieser Hall-Effekt empfindet den typischen Sound eines Federhalls nach. * Die Parameter für TYP 1 - 3 sind gleich. Parameter 1 TIME Parameter 2 TONE 1 – 30 0 – 10 Bestimmt die Halldauer (Reverb Time). Bestimmt die Klangfarbe des Effekts. ZOOM GFX-3... - Seite 22 0 – 10 Bestimmt die Delay-Zeit in 10-ms-Schritten von 10 - 500 ms. Regelt den Feedback-Wert. Parameter 3 DLYMIX Parameter 4 REVMIX 0 – 15 0 – 15 Steuert die Lautstärke des Delay-Effekts. Steuert die Lautstärke des Reverb-Effekts. ZOOM GFX-3...
-
Seite 23: Gfx-3 Patch-Liste
GFX-3 Patch-Liste BANK NAME BESCHREIBUNG PEDAL Interessanter Clean-Sound STANDARD CLEAN VOLUME [ U 0 / A0 ] Der optimale Crunch-Sound für Rhythmus STANDARD RHYTHM CRUNCH GAIN Dreckiger Drive-Sound GARAGE DIST VOLUME Voller Clean-Sound RICH CLEAN VOLUME [ U 1 / A1 ] Optimaler Sound für Gitarren-Riffs... -
Seite 24: Fehlerbehebung
Reduzieren Sie eventuell den GAIN-Wert. • Ist die Abschirmung des Kabels defekt? Wenn das BOOSTER- oder COMP/ISO-Modul • Befindet sich das GFX-3 im Mute-Betrieb? aktiv ist, versuchen Sie, den GAIN-Parameter • Ist der Parameter Master-Level auf einen des DRIVE-Moduls zu verringern.
