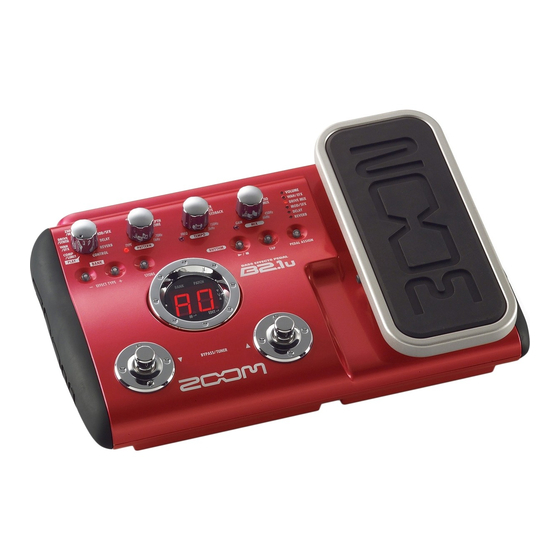

Zoom B2.1u Bedienungsanleitung
Bass effects pedal
Verwandte Anleitungen für Zoom B2.1u
Inhaltszusammenfassung für Zoom B2.1u
- Seite 1 Bedienungsanleitung © ZOOM Corporation Dieses Handbuch darf weder in Teilen noch als Ganzes in irgendeiner Form reproduziert werden.
-
Seite 2: Sicherheitshinweise / Gebrauchshinweise
• Stellen Sie niemals Flüssigkeitsbehälter wie Vasen auf das Warnung B2.1u, da das zu einem Stromschlag führen kann. • Stellen Sie keine Feuerquellen wie Kerzen auf das B2.1u. • Das B2.1u ist ein Präzisionsgerät. Üben Sie keinen über- Zum Schutz vor Schäden weisen verschiedene Symbole in die- mäßigen Druck auf die Tasten und Regler aus. -
Seite 3: Inhaltsverzeichnis
Einstellen der Empfindlichkeit des internen Expression-Pedals ..20 Einsatz eines externen Expression-Pedals (FP01/FP02)....21 Einsatz eines Fußschalters (FS01)............ 21 Einsatz des B2.1u als Audio-Interface für einen Computer .... 22 Einsatz als eine Direct-Box............... 23 Wiederherstellen der Werkseinstellungen ........24 Verkoppeln von Effekten ..............25 Effekt-Typen und -parameter............ -
Seite 4: Merkmale
Druck, ein parametrischer EQ zum Herausarbeiten der akustischen Nuancen sowie Delay- und Modulations- effekte. In punkto Qualität und Vielseitigkeit übertrifft das B2.1u alles in seiner Klasse. Sie können das Aus- gangssignal sogar in einen angesagten Synth-Bass verwandeln oder den Klang eines Fretless imitieren. -
Seite 5: Begriffe In Diesem Handbuch
Begriffe in diesem Handbuch Diesem Abschnitt erklärt wichtige Begriffe, die im B2.1u-Handbuch häufig benutzt werden. COMP/LIMIT WAH/EFX DRIVE/SYNTH ZNR/MIX LO EQ HI EQ MOD/SFX DELAY REVERB ■ ■ Effekt-Modul Patch Wie in der Abbildung dargestellt, kann man sich das Im B2.1u werden Kombinationen aus Effekt-Modu- B2.1u als Kombination einzelner Effekte vorstellen,... -
Seite 6: Bedienelemente Und Funktionen / Anschlüsse
Diese Taster dienen zur Auswahl von Patches, zum An-/Abschalten von Effekt-Modulen, zur Tuner- Steuerung und für weitere Funktionen. Computer [USB]-Anschluss Rückseite Dient Anschluss des B2.1u. an einen Computer zum Austausch von Audio- daten. Mixer [BALANCED OUT]-Anschluss Mit diesem XLR-Anschluss können Sie ein symmetrisches Line-Signal an eine PA, ein Aufnahmegerät oder ähn-... - Seite 7 Delay Time und dem Tempo des Rhythmus- Parts. RHYTHM [R/P]-Taste Startet/stoppt die Rhythmus-Wiedergabe. Display Hier werden Patch-Nummern, Einstellungen und andere Infor- mationen zum Betrieb des B2.1u eingeblendet. Expression-Pedal Damit steuern Sie die Lautstärke oder verschiedene Effekt-Para- meter in Echtzeit während dem Spielen. Bassgitarre [INPUT]-Buchse Dient zum Anschluss der Bassgitarre.
-
Seite 8: Auswahl Eines Patches
Auswahl eines Patches Um die verschiedenen Effekte im B2.1u auszuprobieren, empfehlen wir Ihnen, einfach auf Ihrem Instrument zu spielen, während Sie die Patches umschalten. Schalten Sie das Gerät an Schliefl e n Sie den Bass mit einem geschirm- ten Mono-Kabel an der Buchse [INPUT] an. -
Seite 9: Direktauswahl Einer Bank
Edit-Modus eingestellt (→ S. 34). Direktauswahl einer Bank Mit den BANK-Tasten [-]/[+] wählen Sie die Bänke A – d, 0 – 3 direkt an. Mit der Taste BANK [-] rufen Sie die nächstniedrigere, mit BANK [+] die nächst- höhere Bank auf. ZOOM B2.1u... -
Seite 10: Gebrauch Des Tuners
Gebrauch des Tuners Das B2.1u integriert einen autochromatischen Tuner. Um das Stimmegerät zu nutzen, müssen Sie die internen Effekte auf Bypass (vorübergehend deaktiviert) schalten oder das Gerät muten (Direkt- und Effektsound werden stummgeschaltet). Schalten Sie auf Bypass oder Mute Aktivieren des Bypass-Status Tippen Sie im Play-Modus die beiden Fußtaster [W]/[Q] kurz gemeinsam an. -
Seite 11: Kehren Sie In Den Play-Modus Zurück
Gebrauch des Tuners Stellen Sie die Tonhöhe des Tuners ein Bei Bedarf können Sie die Referenztonhöhe des Tuners im B2.1u neu kalibrie- ren. Die Werkseinstellung nach dem Einschalten ist: mittleres A = 440 Hz. Drehen Sie den Parameter-Regler 1. Die aktuelle Tonhöhe wird eingeblendet. Der Wert kann nun im Bereich von 35 –... -
Seite 12: Gebrauch Der Rhythmus-Funktion
Gebrauch der Rhythmus-Funktion Das B2.1u verfügt über eine integrierte Rhythmus-Funktion, mit der Sie realistische Drum- Sounds in verschiedenen Patterns wiedergeben können. Die Rhythmus-Funktion steht im Play- oder im Bypass/Mute-Modus zur Verfügung. Aktivieren Sie den Play- Modus Stellen Sie den Modul-Wahlschalter auf "PLAY". - Seite 13 2 0 4 0 Punkt wird angezeigt Punkte werden angezeigt Tempo = 120 BPM Tempo =240 BPM Halten Sie die Rhythmus-Wiedergabe an Lösen Sie dazu die Taste RHYTHM [R/P] aus. Das B2.1u kehrt in den ursprünglichen Modus zurück. ZOOM B2.1u...
-
Seite 14: Editierung Eines Patches
Editierung eines Patches Die Patches im B2.1u können durch Ändern der Effekt-Parametereinstellungen beliebig edi- tiert werden. Editieren Sie das aktuell gewählte Patch, um einen eigenen Sound zu erzeugen. Auswahl des Effekt- Moduls Mit dem Modul-Wahlschalter wählen Sie das Effekt-Modul aus den folgenden Optionen aus. -
Seite 15: Deaktivieren Des Edit-Modus
Mit den Tasten BANK [-]/[+] schalten Sie den Effekt- Typ im gewählten Modul um. Wenn Sie die Tasten BANK [-]/[+] in einem inaktiven Modul auslösen, wird es aktiviert. Bei Modulen mit nur einem Effekt-Typen haben die Tasten BANK [-]/[+] keine Funktion. ZOOM B2.1u... -
Seite 16: Speichern/Kopieren Eines Patches
(Bank A, Patch- Nummer 0) automatisch als Speicher-/ Kopierziel angewählt. Wählen Sie die Zielbank für den Speicher-/Kopier- vorgang Wählen Sie mit den Tasten BANK [-]/[+] die Zielbank für das Speichern/Kopieren. ANMERKUNG Nur Bänke aus dem User-Bereich (A – d) können als Speicher-/Kopierziel gewählt werden. ZOOM B2.1u... -
Seite 17: Abbrechen Des Speichervorgangs
[STORE] ( ) auslösen. Drücken Sie die Taste [STORE] erneut Wenn der Speicher-/Kopiervorgang abgeschlossen ist, kehrt das B2.1u in den vorherigen Modus zurück und das Ziel-Patch ist angewählt. Geben Sie die Zielnummer für den Speicher-/Kopiervorgang an Verwenden Sie die Fußtaster [W]/[Q] zur Eingabe der Ziel-Patch-Nummer. -
Seite 18: Gebrauch Des Eingebauten Expression-Pedals
Gebrauch des eingebauten Expression-Pedals Mit dem Expression-Pedal auf der Oberfläche des B2.1u können Sie den Effekt-Sound oder die Lautstärke während dem Spielen in Echtzeit verändern. Dabei können Sie für jedes Patch individuell auswählen, welches Modul über das Pedal gesteuert wird. -
Seite 19: Bewegen Sie Das Pedal
Pedal vollständig durch Speichern Sie das Patch nach Bedarf Die Einstellung für das Expression-Pedal kann für jedes Patch individuell gespeichert werden. ANMERKUNG Wenn Sie im Play-Modus ohne vorheriges Speichern ein anderes Patch anwählen, gehen alle vorgenommenen Änderungen verloren. ZOOM B2.1u... -
Seite 20: Weitere Funktionen
Weitere Funktionen Neben dem Gebrauch des internen Expression-Pedals sowie eines externen Pedals oder Fußschalters wird erklärt, wie Sie das B2.1u als Audio-Interface oder Direct-Box verwenden. SYNTH-Modul zwischen Original und Effekt mit dem Pedal eingestellt werden (wenn das DRIVE/SYNTH- Konfiguration des inter- Modul inaktiv ist, hat das Pedal keine Funktion). -
Seite 21: Einsatz Eines Externen Expression-Pedals (Fp01/Fp02)
Weitere Funktionen Schalten Sie das B2.1u ein, während Einsatz eines externen Expres- Sie [PEDAL ASSIGN] gedrückt halten. sion-Pedals (FP01/FP02) Im Display erscheint die Anzeige „dn“. Bei Anschluss eines optionalen Expres- sion-Pedals (FP01/FP02) an der Buchse [CONTROL IN] können Sie dieses unabhän- gig vom integrierten Expression-Pedal als Lautstärke-Pedal verwenden. -
Seite 22: Einsatz Des B2.1U Als Audio-Interface Für Einen Computer
Interface für einen Computer ● rH (Rhythmus-Funktion an/aus) Durch Anschluss des [USB]-Ports des Der Fußschalter startet/stoppt die Rhythmus- B2.1u an einen Computer können Sie das Funktion. Alternativ drücken Sie die Taste B2.1u als Audio-Interface mit integrierten RHYTHM [R/P]. AD/DA-Wandlern und Effekten nutzen. Es gelten folgende Systemvoraussetzungen. -
Seite 23: Einsatz Als Eine Direct-Box
S i e die Kabelwege möglichst kurz. USB-Anbindung zur Verfügung gestellt. Wenn das B2.1u mit einem über 3 Meter langen • Wenn der [POWER]-Schalter eingeschaltet ist, wird USB-Kabel mit Strom versorgt wird, blendet es das B2.1u wahlweise über Batterien oder Netzteil... -
Seite 24: Wiederherstellen Der Werkseinstellungen
In der Werkseinstellung sind die Patches im User-Bereich (A0 – d9) mit denen im Preset- Bereich (00 – 39) identisch. Auch nach dem Überschreiben der User-Patches können Sie den ursprünglichen Inhalt in einem Durchgang wiederherstellen (Funktion "All Initialize"). Schalten Sie das B2.1u ein, während Alle Patches werden in die Werkseinstel- Sie [STORE] gedrückt halten. -
Seite 25: Verkoppeln Von Effekten
Verkoppeln von Effekten Die Patches im B2.1u bestehen aus neun seriell verschalteten Effekt-Modulen (siehe Abbil- dung unten). Sie können alle Effekt-Module gemeinsam oder nur ausgewählte Module ver- wenden, indem Sie diese an- bzw. abschalten. Effekt-Module COMP/LIMIT WAH/EFX DRIVE/SYNTH ZNR/MIX LO EQ... -
Seite 26: Effekt-Typen Und -Parameter
Hold durch Drücken des Fußschalters (FS01) an-/abgeschaltet werden kann. Setzen Sie die Fußschalter-Funktion für das jeweilige Patch auf "dH" (Delay Hold, → S. 22). Wenn dieses Patch im Play-Modus angewählt wird, kann die Hold-Funktion durch Antippen des Fußschalters an- und abgeschaltet werden. ZOOM B2.1u... -
Seite 27: Comp/Limit
Bei diesem Effekt wird dem Originalklang eine um eine Oktave tiefere Kopie hinzugefügt. OCT LVL DIR LVL TONE 0 – 98, 1.0 0 – 98, 1.0 0 - 10 Bestimmt das Mischungsverhält- Bestimmt das Mischungsverhältnis des nis des Effekt-Sounds (1-Oktave- Steuert die Klangqualität der Mischung. Original-Sounds. tieferer Sound). ZOOM B2.1u... - Seite 28 Effekt dem Status, des Moduls an. HI-EQ-Modul sitzt. Die Zahlen 0 - 9 wenn das Pedal etwa auf der spezifizieren das Mischungsverhältnis Hälfte des Regelwegs steht. des Originalklangs, wobei höhere Werte für ein lauteres Originalsignal sorgen. ZOOM B2.1u...
-
Seite 29: Drive/Synth
Synth-Sound wird ebenso wie die Lautstärke am Ausgang des ZNR/MIX-Modul eingestellt. Die Namen von Herstellern und Produkten in dieser Tabelle sind Warenzeichen oder eingetragene Warenzeichen ihres jeweiligen Besitzers. Die Namen sollen nur den Klangcharakter verdeutlichen und stehen in keiner Verbindung mit der ZOOM CORPORATION. AMPEG SUPER BASS Simulation des AMPEG SVT, der als einer der populär-... -
Seite 30: Znr/Mix
Das ZNR/MIX-Modul kann nicht mit dem Fußtaster ausgeschaltet werden. Um ZNR zu deaktivieren, stellen Sie den Effekt-Parameterwert auf "oF". ZNR (ZOOM Noise Reduction) Hierbei handelt es sich um ZOOMs originale Rauschunterdrückung, die Nebengeräusche in Spielpausen unterdrückt, ohne die Klangqualität des Klangs zu beeinflussen. Hier stellen Sie zudem das Mischungsver- hältnis und den Pegel im DRIVE/SYNTH-Modul ein. -
Seite 31: Hi Eq
Dieser Effekt erzeugt einen resonierenden und stark pulsierenden Klang. -10 – -1, 0, DEPTH RATE RESONANCE 0 – 98, 1.0 0 – 50 1 – 10 Regelt die Intensität der Modulationsre- Bestimmt die Modulationstiefe. Steuert die Modulationsrate. sonanz. ZOOM B2.1u... - Seite 32 TONE BALANCE 0 - 10 0 – 98, 1.0 1 – 12, 24 Bestimmt das Intervall der Verstimmung in Steuert das Mischungsverhältnis Halbtönen. Die Option "dt" sorgt für einen Steuert die Klangqualität. zwischen Original- und Effekt- Verstimmungseffekt. sound. ZOOM B2.1u...
-
Seite 33: Delay
Dieser Effekt simuliert einen Federhall. Die drei oben genannten Effekt-Typen bieten dieselben Parameter. DECAY TONE 1 - 30 0 - 10 0 – 98, 1.0 Steuert das Mischungsverhältnis Steuert die Reverb-Dauer. Steuert die Klangqualität. zwischen Effekt- und Original. ZOOM B2.1u... -
Seite 34: Control
Minimalwert. Wenn das Pedal vollständig geschlossen ist, über- nimmt der Parameter den Wert, der im Patch eingegeben wurde. "LOW" Im Patch eingestellter Wert HINWEIS Wenn das ZNR/MIX-Modul als Modulationsziel gewählt wurde, steuert Minimalwert das Pedal das Mischungsverhältnis im DRIVE/SYNTH-Modul (→ S. 30). ZOOM B2.1u... -
Seite 35: Spezifikationen
Buchse [BALANCED OUT]) ● Kurze Betriebsdauer mit Batterien Haben Sie den Schalter [PRE/POST] auf POST Verwenden Sie Mangan-Batterien? Wir empfeh- (Abgriff hinter den Effekten) eingestellt? len den Einsatz von Alkaline-Batterien. ● Hoher Nebengeräuschanteil Verwenden Sie das ZOOM-Netzteil? Verwen- ZOOM B2.1u... -
Seite 36: Preset-Pattern Des B2.1U
Preset-Pattern des B2.1u Pattern-Name Taktmaß Pattern-Name Taktmaß 8beat_1 POP_3 8beat_2 DANCE_1 8beat_3 DANCE_2 8shufle DANCE_3 16beat_1 DANCE_4 16beat_2 3per4 16shufle 6per8 ROCK 5per4_1 HARD 5per4_2 METAL_1 LATIN METAL_2 BALLAD_1 THRASH BALLAD_2 PUNK BLUES_1 BLUES_2 FUNK_1 JAZZ_1 FUNK_2 JAZZ_2 HIPHOP METRO_3... - Seite 37 SYNTH module. Higher values result in stronger cabinet character. used only to illustrate sonic characteristics and do not indicate • When using a bass amplifier, selecting the flat EQ setting is recommended. any affiliation with ZOOM CORPORATION. B2.1u PATCHLIST 1.0...
