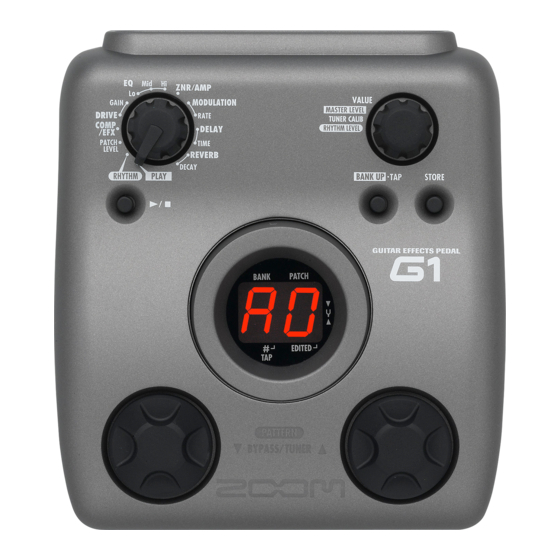

Zoom G1 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Zoom Anleitungen
  4. Effekt-Pedale
  5. G1 Four
  6. Bedienungsanleitung

Zoom G1 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für G1:
Inhaltsverzeichnis

Werbung

Quicklinks

G1_DE.fm Seite 1 Donnerstag, 22. Juni 2006 5:52 17
Bedienungsanleitun
Vielen Dank, dass Sie sich für das ZOOM G1 (im Folgenden einfach " G1 " genannt)
entschieden haben.
Bitte nehmen Sie sich Zeit und lesen Sie dieses Handbuch sorgfältig durch, um
dieses Gerät bis ins Detail kennenzulernen. So wird neben optimaler Leistung eine
hohe Betriebssicherheit gewährleistet.
Bewahren Sie das Handbuch zu Referenzzwecken auf.
brauchshinweise ......................... 2
Anschlüsse ................................. 4
Auswahl eines Patches ................ 6
Gebrauch des Tuners ....................8
Editierung eines Patches .............12
Speichern/Kopieren von Patches 16
aufgerufen werden ....................16
schalters oder Pedals ...............16
(FP01/FP02) ............................ 17
Inhalt
© ZOOM Corporation
Dieses Handbuch darf weder in Teilen noch als
Ganzes in irgendeiner Form reproduziert werden.
Erklärung der Symbole ............. 18
PATCH LEVEL ......................... 19
Modul ................................... 19
DRIVE-Modul .......................... 19
EQ-Modul ................................ 21
Modul ................................... 21
MODULATION-Modul ............. 22
DELAY-Modul ......................... 23
REVERB-Modul ....................... 24
Preset-Pattern des G1 .............. 25
stellungen .................................. 25
Spezifikationen ............................ 26
Fehlerbehebung .......................... 26
g

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Zoom G1

Inhaltszusammenfassung für Zoom G1

  • Seite 1: Inhaltsverzeichnis

    G1_DE.fm Seite 1 Donnerstag, 22. Juni 2006 5:52 17 Bedienungsanleitun Vielen Dank, dass Sie sich für das ZOOM G1 (im Folgenden einfach " G1 " genannt) entschieden haben. Bitte nehmen Sie sich Zeit und lesen Sie dieses Handbuch sorgfältig durch, um dieses Gerät bis ins Detail kennenzulernen.

  • Seite 2: Sicherheitshinweise / Ge- Brauchshinweise

    Warnung G1, da das zu einem Stromschlag führen kann. sem Handbuch auf Warnmeldungen und Vorsichtsmaßnahmen • Stellen Sie keine Feuerquellen wie Kerzen auf dem G1 ab, hin. Diese Symbole haben die folgende Bedeutung: da das zu Bränden führen kann. • Das G1 ist ein Präzisionsgerät. Üben Sie keinen Dieses Symbol kennzeichnet Anmerkungen zu übermäßigen Druck auf die Tasten und Regler aus.

  • Seite 3: Begriffe In Diesem Handbuch

    G1_DE.fm Seite 3 Donnerstag, 22. Juni 2006 5:52 17 Begriffe in diesem Handbuch In diesem Abschnitt werden wichtige Begriffe erklärt, die im G1-Handbuch häufig benutzt werden. COMP/EFX DRIVE MODULATION DELAY REVERB ■ den On/Off-Status jedes Effekt-Moduls, über den Effekt-Modul Effekt-Typ in jedem Modul und über die Einstellun- Wie in der Abbildung dargestellt, kann man sich das gen der Effekt-Parameter.

  • Seite 4: Bedienelemente Und Funktionen / Anschlüsse

    Im Edit-Modus wählen Sie damit das Modul, das Sie mit dem Pedal steuern. Display Zeigt die Patch-Nummer, den eingestellten Wert und andere Informationen zum Betrieb des G1 an. [INPUT]-Buchse Dient zum Anschluss der Gitarre. Im Batteriebetrieb wird das Gerät durch das Einstecken des Gitarren- kabels eingeschaltet.
  • Seite 5 Diese Taster dienen zur Auswahl von Patches, zur Steuerung des Tuners und anderem. Netzteil [DC IN]-Buchse An dieser Buchse kann ein Netzteil (ZOOM AD-0006) mit einer empfohlenen Ausgangsleistung von 9Volt DC 300 mA (Innenleiter ist Minus) angeschlossen werden. [CONTROL IN]-Buchse Dient zum Anschluss einer optionalen Fußschalters...

  • Seite 6: Auswahl Eines Patches

    G1_DE.fm Seite 6 Donnerstag, 22. Juni 2006 5:52 17 Auswahl eines Patches Um die verschiedenen Effekte im G1 auszuprobieren, empfehlen wir Ihnen, einfach auf Ihrem Instrument zu spielen, während Sie die Patches umschalten. Einschalten Im Batteriebetrieb des G1 stecken Sie ein geschirmtes Monokabel in die Buchse [INPUT] auf der Rückseite des G1.

  • Seite 7: Einstellen Der Master-Lautstärke

    Mit der Taste [BANK UP•TAP] wählen Sie die Bänke A - d, 0 - 3 direkt aus. Jeder Tastendruck schaltet zur nächshöheren Bank. ANMERKUNG Im Play-Modus können Sie die Bank auch mit dem Fußschalter (FS01) umschalten (→ S. 16). ZOOM G1...

  • Seite 8: Gebrauch Des Tuners

    G1_DE.fm Seite 8 Donnerstag, 22. Juni 2006 5:52 17 Gebrauch des Tuners Das G1 verfügt über einen autochromatischen Tuner. Um das Stimmgerät zu nutzen, müssen Sie alle inter- nen Effekte in den Bypass-Modus (vorübergehend deaktiviert) schalten oder das Gerät muten (Direkt- und Effektsound werden stummgeschaltet).

  • Seite 9: Ändern Der Referenzstimmung Des Tuners

    G1_DE.fm Seite 9 Donnerstag, 22. Juni 2006 5:52 17 Gebrauch des Tuners Ändern der Referenzstimmung des Tuners Bei Bedarf können Sie die Referenzstimmung des G1 nachjustieren. Drehen Sie den Regler [VALUE]. Wenn Sie den Regler [VALUE] im Bypass-/Mute- Status bedienen, wird die aktuelle Referenzstimmung kurz im Display eingeblendet.

  • Seite 10: Gebrauch Der Rhythmus-Funktion

    G1_DE.fm Seite 10 Donnerstag, 22. Juni 2006 5:52 17 Gebrauch der Rhythmus-Funktion Das G1 verfügt über eine integrierte Rhythmus-Funktion, mit der Sie realistische Drum-Sounds in ver- schiedenen Patterns wiedergeben können. Die Rhythmus-Funktion steht im Play- und im Rhythm-Modus zur Verfügung. Dieser Abschnitt beschreibt, wie Sie die Funktion im Rhythm-Modus verwenden.

  • Seite 11: Einstellen Der Rhythm-Lautstärke

    Tempo =240 BPM HINWEIS Im Rhythm-Modus können Sie das Tempo auch mit dem Fußschalter (FS01) eingeben (→ S. 17). Stoppen der Rhythmus-Wiedergabe Mit der Taste [R/P] stoppen Sie die Rhythmus-Wiedergabe. Das G1 kehrt in den vorherigen Modus zurück. ZOOM G1...

  • Seite 12: Editierung Eines Patches

    G1_DE.fm Seite 12 Donnerstag, 22. Juni 2006 5:52 17 Editierung eines Patches Die Patches im G1 können durch Ändern der Effekt-Parametereinstellungen beliebig editiert werden. Edi- tieren Sie das aktuell gewählte Patch, um einen eigenen Sound zu erzeugen. Auswahl des Effekt-Moduls/ Parameters Wählen Sie mit dem Modul-Wahlschalter das...

  • Seite 13: Ändern Der Einstellung

    Punkt rechts unten im Display. Wenn Sie nun ein anderes Patch anwählen, gehen die Änderungen verloren, sofern Sie das Patch nicht speichern. Um die Änderungen zu erhalten, speichern Sie das Patch wie auf Seite 14 beschrieben. ZOOM G1...

  • Seite 14: Speichern/Kopieren Eines Patches

    Sie mit der Taste [BANK UP•TAP]. ANMERKUNG • Als Speicher-/Kopierziel kann nur eine Bank aus dem User-Bereich A - d gewählt werden. • Während dem Speicher-/Kopiervorgang kann der Fußschalter (FS01) nicht zum Umschalten der Bank genutzt werden. ZOOM G1...

  • Seite 15: So Brechen Sie Den Speichervorgang Ab

    [VALUE], bevor Sie die Taste [STORE] in Schritt erneut auslösen. Drücken Sie die Taste [STORE] erneut Wenn der Speicher-/Kopiervorgang abge- schlossen ist, kehrt das G1 in den vor- herigen Modus zurück, wobei das Ziel- Patch angewählt ist. Geben Sie die Ziel-Patch- Nummer zum Speichern/ Kopieren an Zur Angabe der Ziel-Patch-Nummer für...

  • Seite 16: So Ändern Sie Die Art, Wie Patches Aufgerufen Werden

    G1_DE.fm Seite 16 Donnerstag, 22. Juni 2006 5:52 17 So ändern Sie die Art, wie Patches aufgerufen werden Im Normalbetrieb wird ein Patch, das Sie im Play-Modus des G1 anwählen, sofort aktiviert. Das bedeu- tet, dass sich der Sound augenblicklich verändert, nachdem die Auswahl getroffen wurde.

  • Seite 17: Einsatz Eines Expression-Pedals (Fp01/Fp02)

    G1_DE.fm Seite 17 Donnerstag, 22. Juni 2006 5:52 17 Gebrauch eines optionalen Fußschalters oder Pedals ● Rhythm-Modus Anzeige Steuerziel Wenn Sie den Fußschalter ein- oder mehrmals COMP/EFX-Modul auslösen, analysiert das G1 das Intervall und passt das Tempo entsprechend an (Tap- DRIVE-Modul Tempo-Funktion). MODULATION- Modul ● Edit-Modus Der Fußschalter hat keine Funktion.

  • Seite 18: Effekt-Typen Und -Parameter

    * Die Namen von Herstellern und Produkten in diesem Handbuch sind Warenzeichen oder ein- getragene Warenzeichen ihres jeweiligen Besitzers. Die Namen sollen nur den Klangcharak- ter verdeutlichen und stehen in keiner Verbindung mit der ZOOM CORPORATION. Bei einigen Effekt-Modulen können Sie den Effekt-Typ aus verschiedenen Optionen auswählen. So inte- griert das MODULATION-Modul einen Chorus, Flanger und andere Effekt-Typen.

  • Seite 19: Patch Level

    Dabei können die beiden Elemente DRIVE und GAIN getrennt voneinander eingestellt werden. DRIVE (Type) Dient zur Auswahl des Effekt-Typs im DRIVE-Modul. FD CLEAN VX Clean Clean-Sound eines Fender Twin Reverb Clean-Sound des Vox AC-30-Combos im ('65er Modell), den Gitarristen aus unter- Class-A-Betrieb schiedlichen Musikrichtungen schätzen. ZOOM G1...
  • Seite 20 Steuert den spezifischen Saitenklang einer Akustikgitarre. * Die Namen von Herstellern und Produkten in diesem Handbuch sind Warenzeichen oder eingetragene Warenzeichen ihres jeweiligen Besitzers. Die Namen sollen nur den Klangcharakter verdeutlichen und stehen in keiner Verbindung mit der ZOOM CORPORATION. ZOOM G1...

  • Seite 21: Eq-Modul

    Höhen (3.2 kHz). ■ ZNR/AMP (ZNR/Amp Simulator)-Modul Dieses Modul vereint zwei Elemente. ZNR ist eine von ZOOM entwickelte Schaltung zur Unterdrückung von Nebengeräuschen. Sie dämpft Störgeräusche in Spielpausen ohne die Klangqualität anzutasten. Der Amp-Simulator ahmt den Klang verschiedener Lautsprecherboxen nach.

  • Seite 22: Modulation-Modul

    Skala. Das Symbol "o" steht für höherer Wert der rechten Ziffer erhöht das Mischungsverhältnis des Effektsignals in Bezug auf das Originalsignal. Vibrato Rate Erzeugt ein automatisches Vibrato. Ein höherer Wert der rechten Ziffer sorgt für Steuert die Vibrato-Rate. eine Betonung der Vibrato-Intensität. ZOOM G1...

  • Seite 23: Delay-Modul

    Steuert Parameter 2 im DELAY-Modul. Dieser Parameter ist in allen Effekt-Typen identisch. Time Bestimmt die Delay-Zeit. Im Bereich von 10 – 1000 Millisekunden wird die Einstellung in Schritten von 10 ms (1 – 99, 1.0), über 1 Sekunde in Schritten von 100 ms (1.1 – 5.0) vorgenommen. ZOOM G1...

  • Seite 24: Reverb-Modul

    Dieses Reverb simuliert die Akustik in einem gekachelten Raum. Ein höherer Wert der rechten Ziffer erhöht das Mischungsverhältnis des Effektsignals in Bezug auf das Originalsignal. DECAY (Prm2) Steuert Parameter 2 im REVERB-Modul. Dieser Parameter ist in allen Effekt-Typen identisch. Decay Steuert die Decay-Dauer. ZOOM G1...

  • Seite 25: Preset-Pattern Des G1

    In der Werkseinstellung sind die Patches im User-Bereich (A0 – d9) mit denen im Preset-Bereich (00 – 39) identisch. Auch nach dem Überschreiben der User-Patches können Sie den ursprünglichen Inhalt in einem Durchgang wiederherstellen (Funktion "All Initialize"). Schalten Sie das G1 ein, während Sie Alle Patches werden in die Werkseinstellung die Taste [STORE] gedrückt halten.

  • Seite 26: Spezifikationen

    Phones 20 mW + 20 mW (an einer Last von 32 Ohm) Für FP02/FP01 oder FS01 Steuereingang Stromversorgung 9 V DC, 300 mA (Innenleiter Minus) (ZOOM AD-0006) Netzteil Vier IEC R6 Batterien (Typ AA), ungef. 12 Stunden Dauerbetrieb Batterien (mit Alkaline-Batterien)
  • Seite 27 G1_DE.fm Seite 27 Donnerstag, 22. Juni 2006 5:52 17 ZOOM Corporation ITOHPIA Iwamotocho 2chome Bldg. 2F, 2-11-2, Iwamoto-cho, Chiyoda-ku, Tokyo 101-0032, Japan Internetadresse: http://www.zoom.co.jp G1 - 5002-1...
