5
Installation
5.1 Remarques d'ordre général
La pompe à chaleur n'est appropriée qu'au montage en exté-
rieur. D'une manière générale, l'appareil doit être installé sur une
surface durablement plane, lisse et horizontale. Ici, le châssis
devrait adhérer au sol sur tout son pourtour afin de garantir une
isolation acoustique correcte et d'éviter le refroidissement des
organes transportant l'eau. Si tel n'est pas le cas, des mesures
d'absorption acoustique complémentaires seront éventuellement

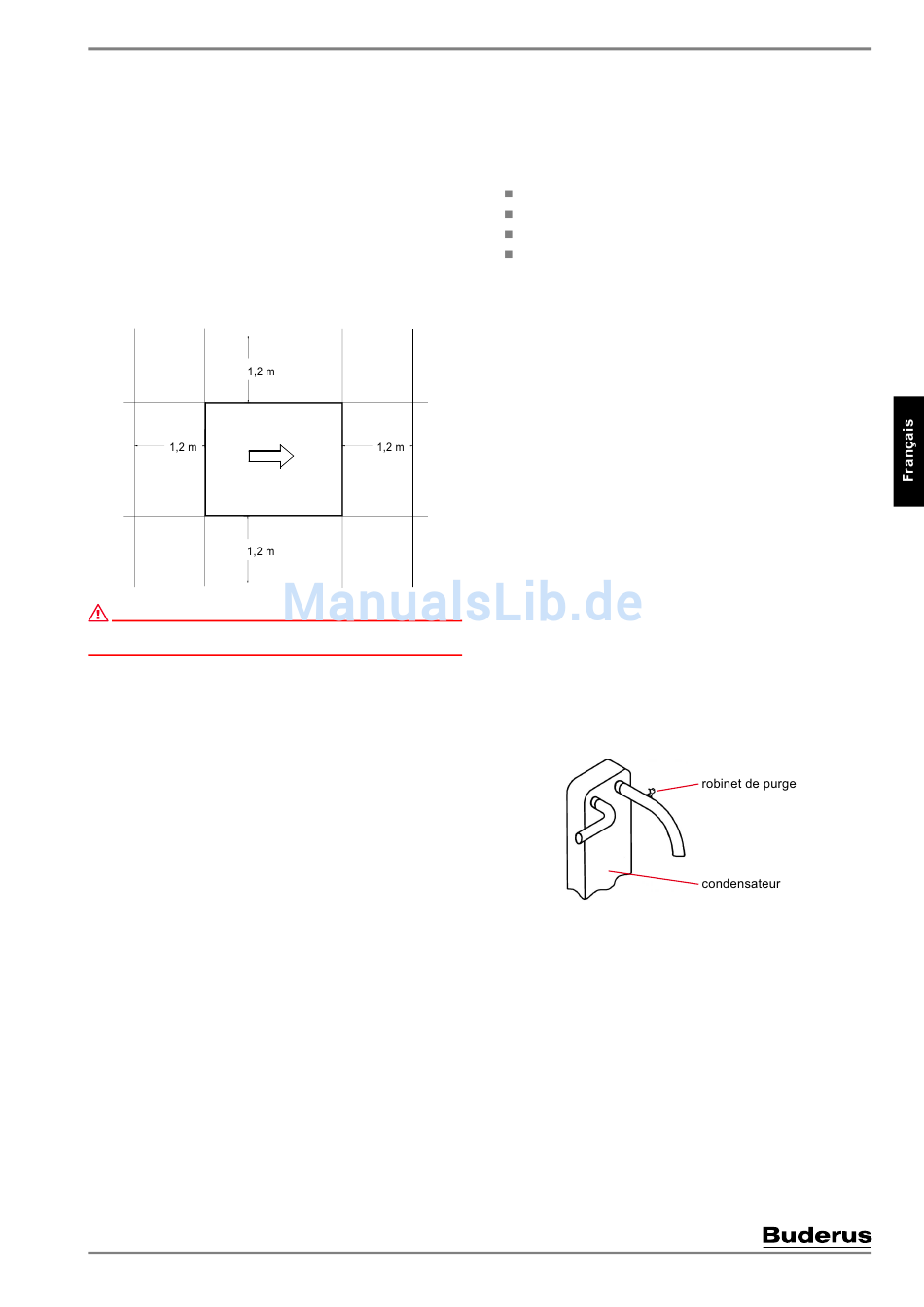

nécessaires. Les travaux de maintenance doivent pouvoir être
effectués sans problème ce qui est le cas si on prévoit un écart
de 1,2 m entre l'appareil et les murs.
ATTENTION !
Les canaux d'aspiration et d'évacuation d'air ne doivent être ni rétrécis,
ni obturés.
5.2 Ecoulement des condensats
Les condensats se formant en cours de fonctionnement doivent
être évacués sans risque de gel. Pour garantir un écoulement ir-
réprochable, la pompe à chaleur doit se trouver à l'horizontale.
Le tuyau à eau de condensation doit avoir un diamètre d'au
moins 50 mm et devrait déboucher, isolé du gel, dans le canal
des eaux usées. Ne pas diriger directement l'eau de condensa-
tion vers des bassins de décantation ou des fosses car les va-
peurs corrosives détruiraient l'évaporateur.
6
Montage
6.1 Remarques d'ordre général
Les raccordements suivants doivent être réalisés sur la pompe à
chaleur :
Circuits départ et retour de l'installation de chauffage
Ecoulement des condensats
Câble de commande vers régulateur de pompe à chaleur
Alimentation électrique
6.2 Branchement côté installation
de chauffage
Les raccordements côté chauffage à la pompe à chaleur sont
pourvus de filetages extérieurs 1 1/4".
Les flexibles à raccorder sont sortis de l'appareil par le bas. Pour
raccorder la pompe à chaleur, il faudra contre-bloquer au niveau
des traversées à l'aide d'une clé. Les tuyaux vides doivent être
obturés de façon étanche aux gaz après le montage sur la
pompe à chaleur.
Avant de procéder au raccordement de la pompe à chaleur côté
eau de chauffage, l'installation de chauffage doit être rincée pour
éliminer d'éventuelles impuretés et les restes éventuels des ma-
tériaux d'étanchéité ou autres et l'accumulation de dépôts divers
dans le condenseur. Un condenseur pollué de cette manière est
susceptible d'entraîner une défaillance totale de la pompe à cha-
leur. Une soupape de trop-plein doit être montée par le client
dans une dérivation du chauffage derrière la pompe à chaleur
pour des installations avec écoulement d'eau de chauffage pou-
vant être bloquées par les vannes à thermostat ou de radiateur.
Ceci garantit un débit d'eau de chauffage minimum via la pompe
à chaleur et prévient les dysfonctionnements.
Une fois le montage côté chauffage terminé, l'installation de
chauffage devra être remplie, purgée et éprouvée à la pression
(un robinet de purge se trouve dans la pompe à chaleur, il est
monté sur la conduite d'eau allant au condensateur).
6.2
F-5
