Serie 2 – Digitale Kraftmessgeräte
3.2 Montage an einer Platte
Obwohl das Messgerät manuell genutzt werden kann, ist die korrekte Montage wichtig, wenn das Gerät
an einer Halterung oder einem Prüfstand befestigt wird. Der runde Stahleinsatz mit einem Loch in der
Gehäuserückseite ist dafür ausgelegt, der Belastung während eines Tests standzuhalten. Verwenden Sie
einen Passstift (siehe Abbildung unten). Die Montageplatten der Mark-10-Prüfstände verfügen über einen
Passstift und Durchgangsbohrungen zu den vier Gewindelöchern an den Ecken des Gehäuses. Für
metrische Schrauben sind zwei zusätzliche Löcher vorgesehen. Diese Bohrungen dienen dazu, das
Messgerät mit Schrauben zu befestigen (zu den Mark-10-Prüfständen gehört ein Satz Fingerschrauben
zur Montage des Messgeräts). Die Schrauben dürfen nicht für tragende Zwecke verwendet werden. Das
Fehlen eines Passstifts kann zu gefährlichen Situationen führen.
3.3 Montage von Zusatzgeräten an das Messgerät
Der Kraftaufnehmer des Kraftmessers verfügt über ein Gewinde, an dem gängige Haltevorrichtungen mit
Innengewinde befestigt werden können. Um eine Haltevorrichtung zu montieren, schrauben Sie sie
vorsichtig auf den Kraftaufnehmer. Stellen Sie sicher, dass Sie die Haltevorrichtung so anbringen, dass
die auf den Kraftaufnehmer des Kraftmessers wirkende Belastung axial verläuft. Sorgen Sie bei der
Verwendung einer Haltevorrichtung dafür, dass sie die Probe so erfasst, dass ein Herausrutschen
während des Tests und damit ein potentielles Sicherheitsrisiko für den Bediener und andere in
unmittelbarer Umgebung ausgeschlossen ist. Wenn Sie eine Haltevorrichtung eines Dritten (nicht von
Mark-10) verwenden, überzeugen Sie sich, dass sie aus entsprechend robusten Materialien und
Komponenten besteht.
Verwenden Sie keine Kontermuttern oder Werkzeuge, um die Haltevorrichtung am Kraftaufnehmer zu
montieren. Nur mit der Hand anziehen!

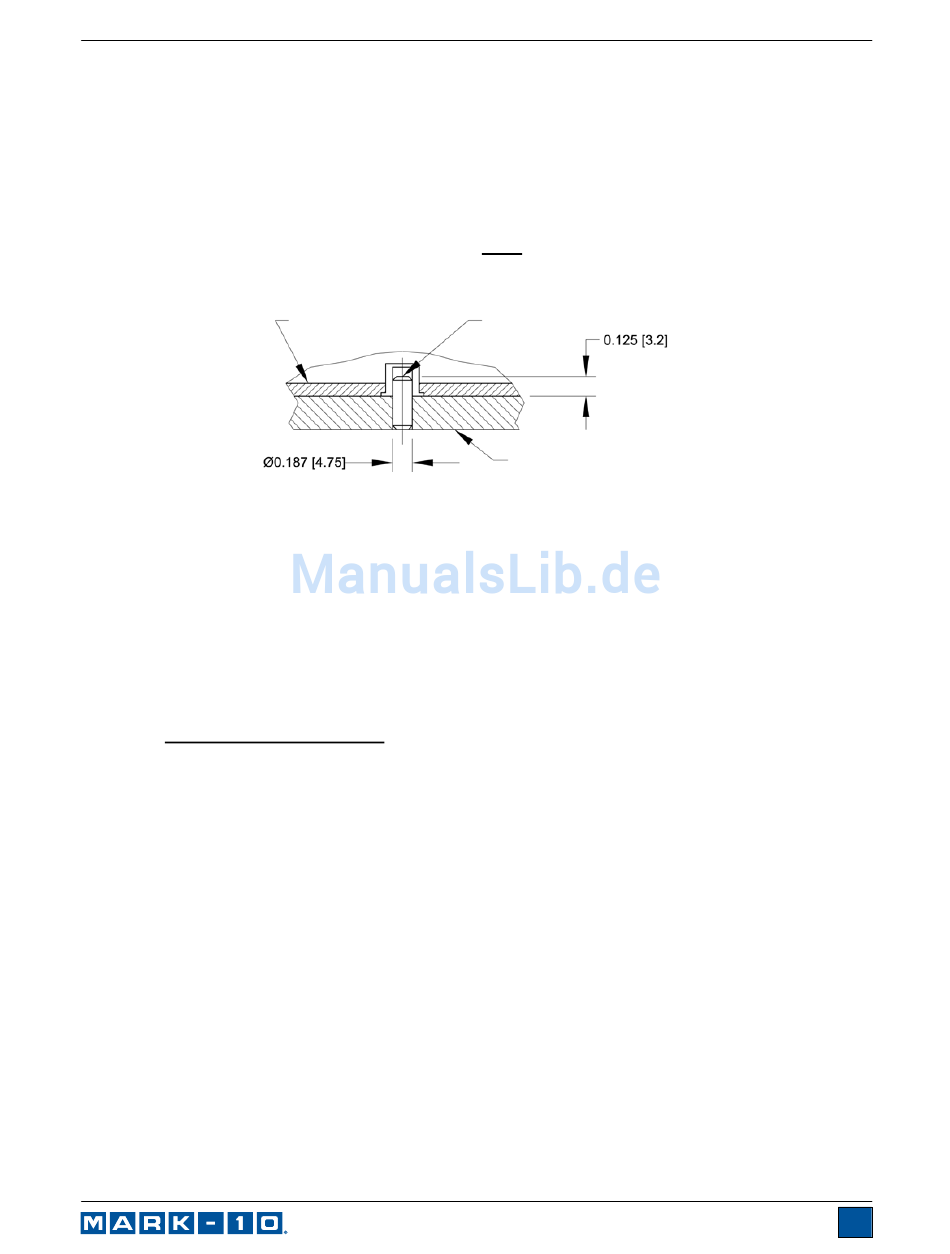

GEHÄUSEUNTERTEIL DES
MESSGERÄTS
PASSSTIFT
MONTAGEPLATTE
Benutzerhandbuch
5
