ELEKTRISCHE ANFORDERUNGEN UND VORSICHTSMASSNAHMEN

Ihr Caldera

Whirlpool wurde mit großer Sorgfalt entwickelt, sodass Sie optimal gegen Stromstöße geschützt sind. Wenn der Whirlpool an einen unsachgemäß verkabelten Stromkreis

angeschlossen wird, werden viele Sicherheitsmaßnahmen des Whirlpools außer Kraft gesetzt. Eine unsachgemäße Elektroinstallation kann auch die Ursache für Stromschläge, Feuergefahr

und sonstige Verletzungsquellen sein. Beachten Sie bitte genau die Voraussetzungen für die Elektroinstallation und folgen Sie exakt den Installationsanweisungen! Sofern von Ihrem Händler

nicht anderweitig festgelegt, SIND SIE DAFÜR VERANTWORTLICH.

SERVICEANMERKUNG: Alle Caldera Whirlpools verfügen über Diagnosefunktionen, die auf dem Bedienfeld angezeigt werden. Auf dem Bedienfeld sind vier blinkende Linien zu sehen,

wenn der Obergrenzenthermostat der Heizung ausgelöst wurde. Wenn vier blinkende Linien angezeigt werden, befolgen Sie die Anweisungen im Abschnitt zur Fehlerbehebung, um die

Ursache zu identifizieren und zu beheben. Sobald das Problem beseitigt ist, blinken die vier Linien nicht mehr.

CALDERA WHIRLPOOLS MÜSSEN IN ÜBEREINSTIMMUNG MIT ALLEN GELTENDEN NATIONALEN UND LOKALEN ELEKTRISCHEN VORSCHRIFTEN ANGESCHLOSSEN

WERDEN. ALLE ELEKTROARBEITEN SOLLTEN VON EINEM ERFAHRENEN, GEPRÜFTEN ELEKTRIKER DURCHGEFÜHRT WERDEN. WIR EMPFEHLEN DIE VERWENDUNG

VON GEEIGNETEN ROHRLEITUNGEN, DICHTUNGEN UND DRÄHTEN FÜR ALLE STROMKREISE.

HINWEIS: Der Whirlpool Utopia Cantabria™ erfordert einen zusätzlichen 16-A-Trennschalter, damit die Heizung gleichzeitig mit dem Gebläse und allen drei Düsenpumpen betrieben werden

kann. Hinweise zur Umrüstung finden Sie auf dem Schaltbild auf der nächsten Seite.

Montieren Sie den Stromverteiler entsprechend den örtlichen Vorschriften, jedoch mit einem Mindestabstand von 1,5 m.

ANLEITUNG ZUR VERLEGUNG

ELEKTRISCHER LEITUNGEN

Für den Elektroanschluss entfernen Sie zuerst die Schrauben an der Tür zum

Maschinenaggregat. Ziehen Sie die Türverkleidung vorsichtig nach unten weg, und

nehmen Sie sie vom Whirlpool ab.

Lösen Sie die Schrauben an der Vorderseite des Schaltkastens. Entfernen Sie die

Schrauben und die Abdeckung des Schaltkastens.

Verlegen Sie die Elektroleitung durch die Öffnungen auf beiden Seiten des Whirlpools.

Schließen Sie die Versorgungsleitung an den Schaltkasten an und schließen Sie

die Kabel an, wie dies weiter unten und auf dem Schaltbild an der Innenseite der

Schaltkastenabdeckung beschrieben ist.

ACHTUNG: Die Entfernung oder Umgehung eines FI-Schutzschalters führt zu einem

unsicheren Whirlpool und macht die Garantie nichtig.

WICHTIG: Falls der Caldera-Whirlpool einmal verlegt oder an einem anderen Ort aufgestellt

werden muss, sind diese Installationsvoraussetzungen genau einzuhalten. Ihr Caldera

Whirlpool wurde mit großer Sorgfalt entwickelt, so dass Sie gegen Stromstöße optimal

geschützt sind. Denken Sie daran: Wenn der Whirlpool an einen unsachgemäß verkabelten

Stromkreis angeschlossen wird, werden zahlreiche Sicherheitsvorkehrungen des Whirlpools

außer Kraft gesetzt.

HINWEIS: Längere Elektroleitungen machen entsprechend größere Leiterquerschnitte als hier

angegeben erforderlich.

PLUS

EINGANG 1

NULL

EINGANG 2

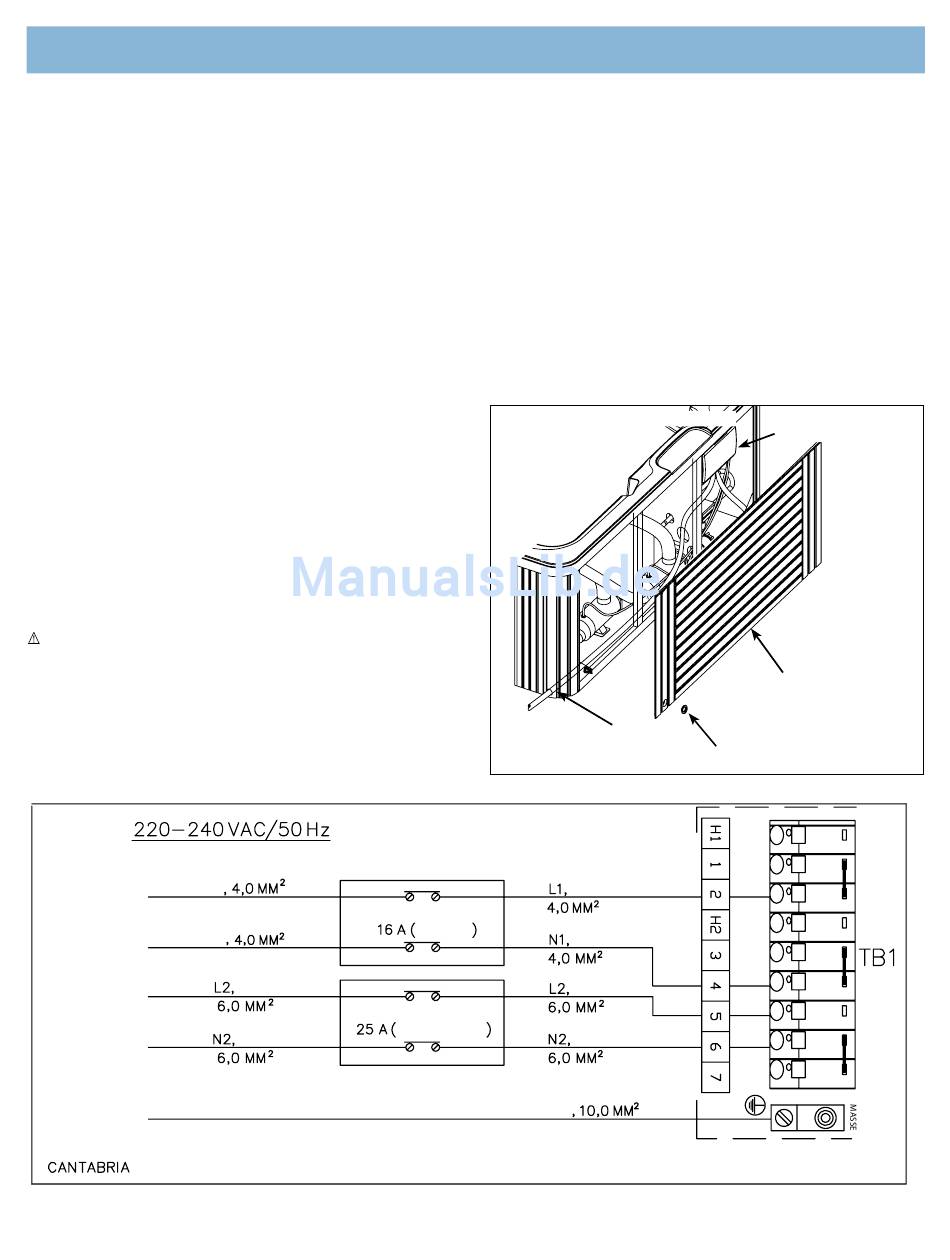

ANMERKUNGEN: Schließen Sie die Versorgungsdrähte wie im Diagramm unten gezeigt an.

Schließen Sie die Drähte nur an einen Stromkreis an, der durch einen Fehlerstrom-Schutzschalter (FI) geschützt ist.
