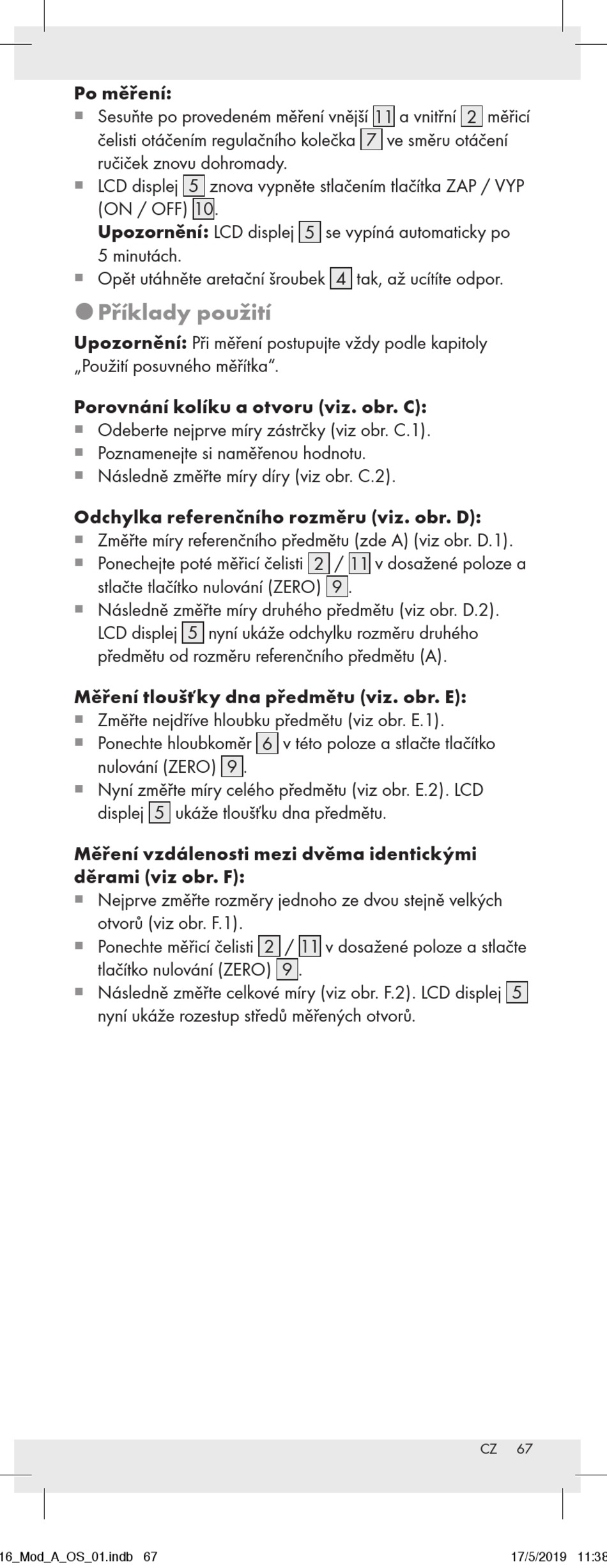

Po měření:
Sesuňte po provedeném měření vnější 11 a vnitřní 2 měřicí
¡
¡
čelisti otáčením regulačního kolečka 7 ve směru otáčení
ručiček znovu dohromady.
LCD displej 5 znova vypněte stlačením tlačítka ZAP / VYP
¡
¡
(ON / OFF) 10.
Upozornění: LCD displej 5 se vypíná automaticky po
5 minutách.
Opět utáhněte aretační šroubek 4 tak, až ucítíte odpor.
¡
¡
˜ Příklady použití
Upozornění: Při měření postupujte vždy podle kapitoly
„Použití posuvného měřítka".
Porovnání kolíku a otvoru (viz. obr. C):
Odeberte nejprve míry zástrčky (viz obr. C.1).
¡
¡
Poznamenejte si naměřenou hodnotu.
¡
¡
Následně změřte míry díry (viz obr. C.2).
¡
¡
Odchylka referenčního rozměru (viz. obr. D):
Změřte míry referenčního předmětu (zde A) (viz obr. D.1).
¡
¡
Ponechejte poté měřicí čelisti 2 / 11 v dosažené poloze a
¡
¡
stlačte tlačítko nulování (ZERO) 9 .
Následně změřte míry druhého předmětu (viz obr. D.2).
¡
¡
LCD displej 5 nyní ukáže odchylku rozměru druhého
předmětu od rozměru referenčního předmětu (A).
tu.
Měření tloušťky dna předmětu (viz. obr. E):
Změřte nejdříve hloubku předmětu (viz obr. E.1).
¡
¡
Ponechte hloubkoměr 6 v této poloze a stlačte tlačítko
¡
¡
nulování (ZERO) 9 .
Nyní změřte míry celého předmětu (viz obr. E.2). LCD
¡
¡
displej 5 ukáže tloušťku dna předmětu.
Měření vzdálenosti mezi dvěma identickými
děrami (viz obr. F):
Nejprve změřte rozměry jednoho ze dvou stejně velkých
¡
¡
otvorů (viz obr. F.1).
Ponechte měřicí čelisti 2 / 11 v dosažené poloze a stlačte
¡
¡
e
tlačítko nulování (ZERO) 9 .
Následně změřte celkové míry (viz obr. F.2). LCD displej 5
¡
¡
m
nyní ukáže rozestup středů měřených otvorů.
16_Mod_A_OS_01.indb 67
CZ
67
17/5/2019 11:38
