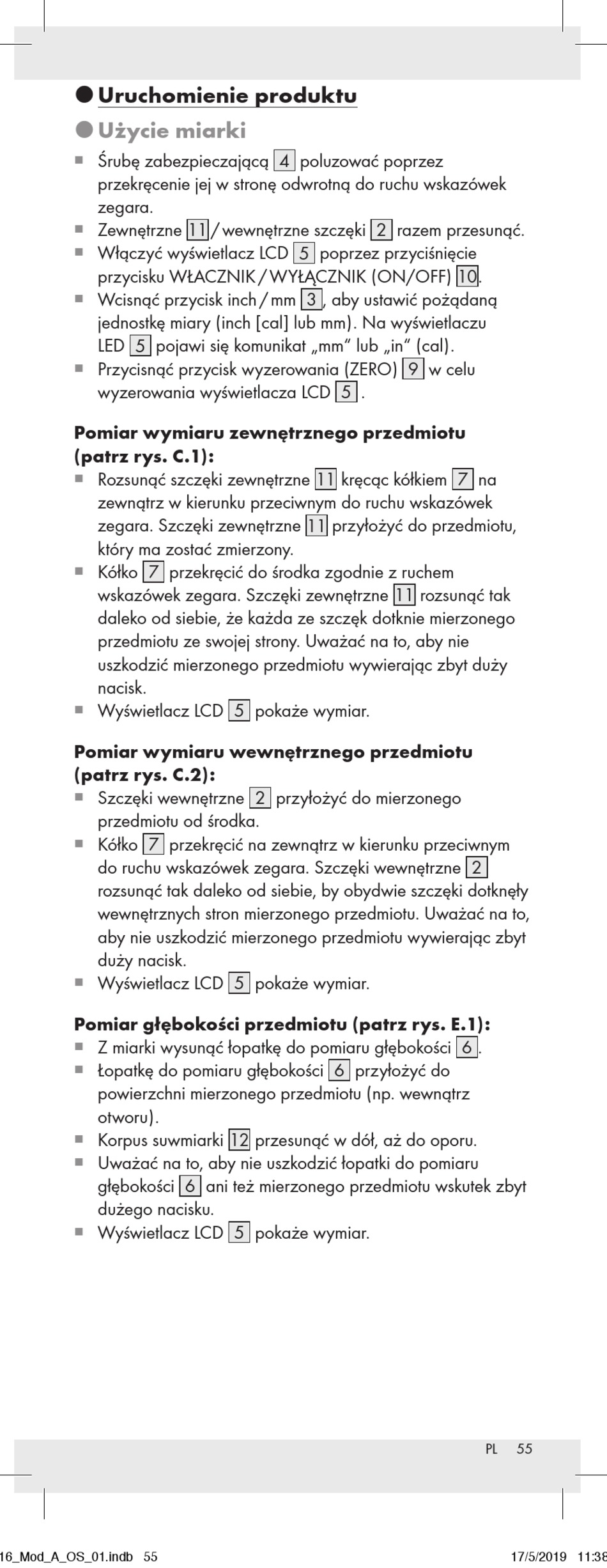

˜ Uruchomienie produktu
˜ Użycie miarki
Śrubę zabezpieczającą 4 poluzować poprzez
¡
¡
przekręcenie jej w stronę odwrotną do ruchu wskazówek
zegara.
Zewnętrzne 11 / wewnętrzne szczęki 2 razem przesunąć.
¡
¡
Włączyć wyświetlacz LCD 5 poprzez przyciśnięcie
¡
¡
przycisku WŁACZNIK / WYŁĄCZNIK (ON/OFF) 10.
Wcisnąć przycisk inch / mm 3 , aby ustawić pożądaną
¡
¡
e
jednostkę miary (inch [cal] lub mm). Na wyświetlaczu
LED 5 pojawi się komunikat „mm" lub „in" (cal).
Przycisnąć przycisk wyzerowania (ZERO) 9 w celu
¡
¡
wyzerowania wyświetlacza LCD 5 .
Pomiar wymiaru zewnętrznego przedmiotu
(patrz rys. C.1):
Rozsunąć szczęki zewnętrzne 11 kręcąc kółkiem 7 na
¡
¡
zewnątrz w kierunku przeciwnym do ruchu wskazówek
zegara. Szczęki zewnętrzne 11 przyłożyć do przedmiotu,
który ma zostać zmierzony.
Kółko 7 przekręcić do środka zgodnie z ruchem
¡
¡
wskazówek zegara. Szczęki zewnętrzne 11 rozsunąć tak
daleko od siebie, że każda ze szczęk dotknie mierzonego
przedmiotu ze swojej strony. Uważać na to, aby nie
/
uszkodzić mierzonego przedmiotu wywierając zbyt duży
nacisk.
Wyświetlacz LCD 5 pokaże wymiar.
¡
¡
Pomiar wymiaru wewnętrznego przedmiotu
(patrz rys. C.2):
Szczęki wewnętrzne 2 przyłożyć do mierzonego
¡
¡
przedmiotu od środka.
Kółko 7 przekręcić na zewnątrz w kierunku przeciwnym
¡
¡
do ruchu wskazówek zegara. Szczęki wewnętrzne 2
rozsunąć tak daleko od siebie, by obydwie szczęki dotknęły
wewnętrznych stron mierzonego przedmiotu. Uważać na to,
aby nie uszkodzić mierzonego przedmiotu wywierając zbyt
duży nacisk.
Wyświetlacz LCD 5 pokaże wymiar.
¡
¡
Pomiar głębokości przedmiotu (patrz rys. E.1):
Z miarki wysunąć łopatkę do pomiaru głębokości 6 .
¡
¡
Łopatkę do pomiaru głębokości 6 przyłożyć do
¡
¡
powierzchni mierzonego przedmiotu (np. wewnątrz
otworu).
Korpus suwmiarki 12 przesunąć w dół, aż do oporu.
¡
¡
Uważać na to, aby nie uszkodzić łopatki do pomiaru
¡
¡
głębokości 6 ani też mierzonego przedmiotu wskutek zbyt
dużego nacisku.
Wyświetlacz LCD 5 pokaże wymiar.
¡
¡
