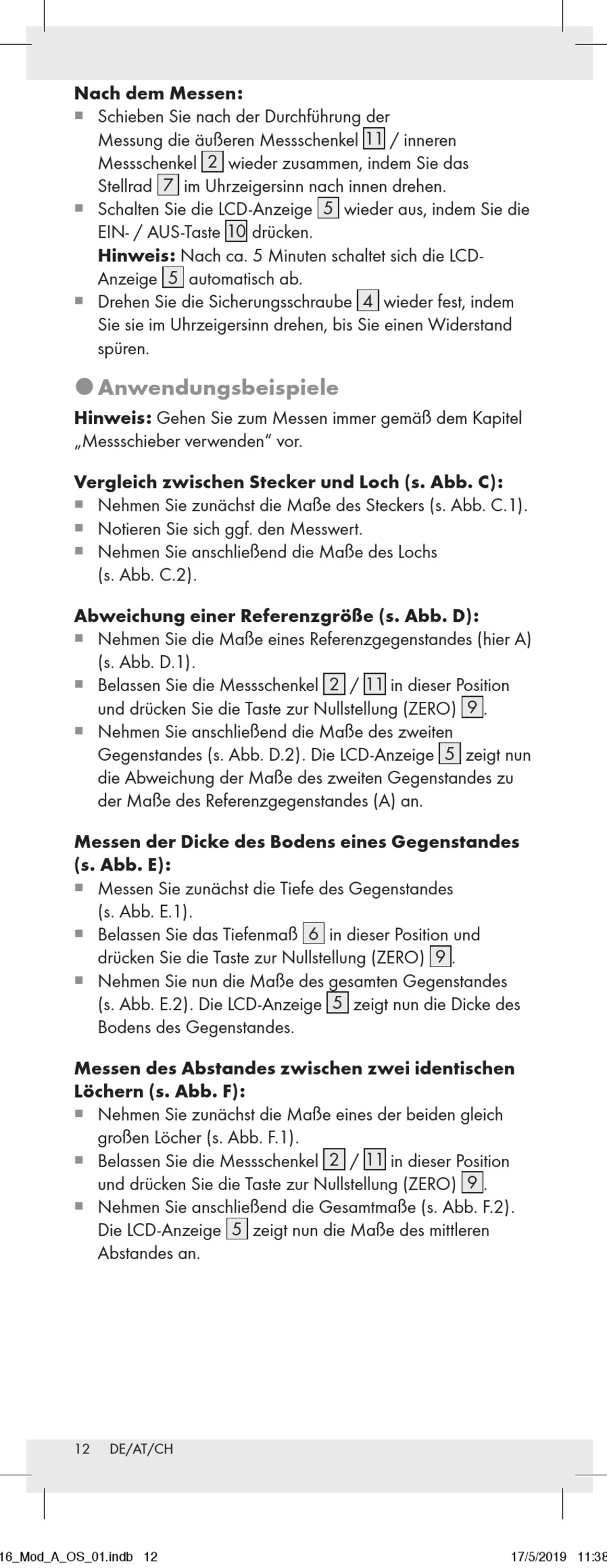

Nach dem Messen:
Schieben Sie nach der Durchführung der
¡
¡
Messung die äußeren Messschenkel 11 / inneren
Messschenkel 2 wieder zusammen, indem Sie das
Stellrad 7 im Uhrzeigersinn nach innen drehen.
Schalten Sie die LCD-Anzeige 5 wieder aus, indem Sie die
¡
¡
EIN- / AUS-Taste 10 drücken.
Hinweis: Nach ca. 5 Minuten schaltet sich die LCD-
Anzeige 5 automatisch ab.
Drehen Sie die Sicherungsschraube 4 wieder fest, indem
¡
¡
Sie sie im Uhrzeigersinn drehen, bis Sie einen Widerstand
spüren.
˜ Anwendungsbeispiele
Hinweis: Gehen Sie zum Messen immer gemäß dem Kapitel
„Messschieber verwenden" vor.
Vergleich zwischen Stecker und Loch (s. Abb. C):
Nehmen Sie zunächst die Maße des Steckers (s. Abb. C.1).
¡
¡
Notieren Sie sich ggf. den Messwert.
¡
¡
Nehmen Sie anschließend die Maße des Lochs
¡
¡
(s. Abb. C.2).
Abweichung einer Referenzgröße (s. Abb. D):
Nehmen Sie die Maße eines Referenzgegenstandes (hier A)
¡
¡
(s. Abb. D.1).
Belassen Sie die Messschenkel 2 / 11 in dieser Position
¡
¡
und drücken Sie die Taste zur Nullstellung (ZERO) 9 .
Nehmen Sie anschließend die Maße des zweiten
¡
¡
Gegenstandes (s. Abb. D.2). Die LCD-Anzeige 5 zeigt nun
die Abweichung der Maße des zweiten Gegenstandes zu
der Maße des Referenzgegenstandes (A) an.
Messen der Dicke des Bodens eines Gegenstandes
(s. Abb. E):
Messen Sie zunächst die Tiefe des Gegenstandes
¡
¡
(s. Abb. E.1).
Belassen Sie das Tiefenmaß 6 in dieser Position und
¡
¡
drücken Sie die Taste zur Nullstellung (ZERO) 9 .
Nehmen Sie nun die Maße des gesamten Gegenstandes
¡
¡
(s. Abb. E.2). Die LCD-Anzeige 5 zeigt nun die Dicke des
Bodens des Gegenstandes.
Messen des Abstandes zwischen zwei identischen
Löchern (s. Abb. F):
Nehmen Sie zunächst die Maße eines der beiden gleich
¡
¡
großen Löcher (s. Abb. F.1).
Belassen Sie die Messschenkel 2 / 11 in dieser Position
¡
¡
und drücken Sie die Taste zur Nullstellung (ZERO) 9 .
Nehmen Sie anschließend die Gesamtmaße (s. Abb. F.2).
¡
¡
Die LCD-Anzeige 5 zeigt nun die Maße des mittleren
Abstandes an.
