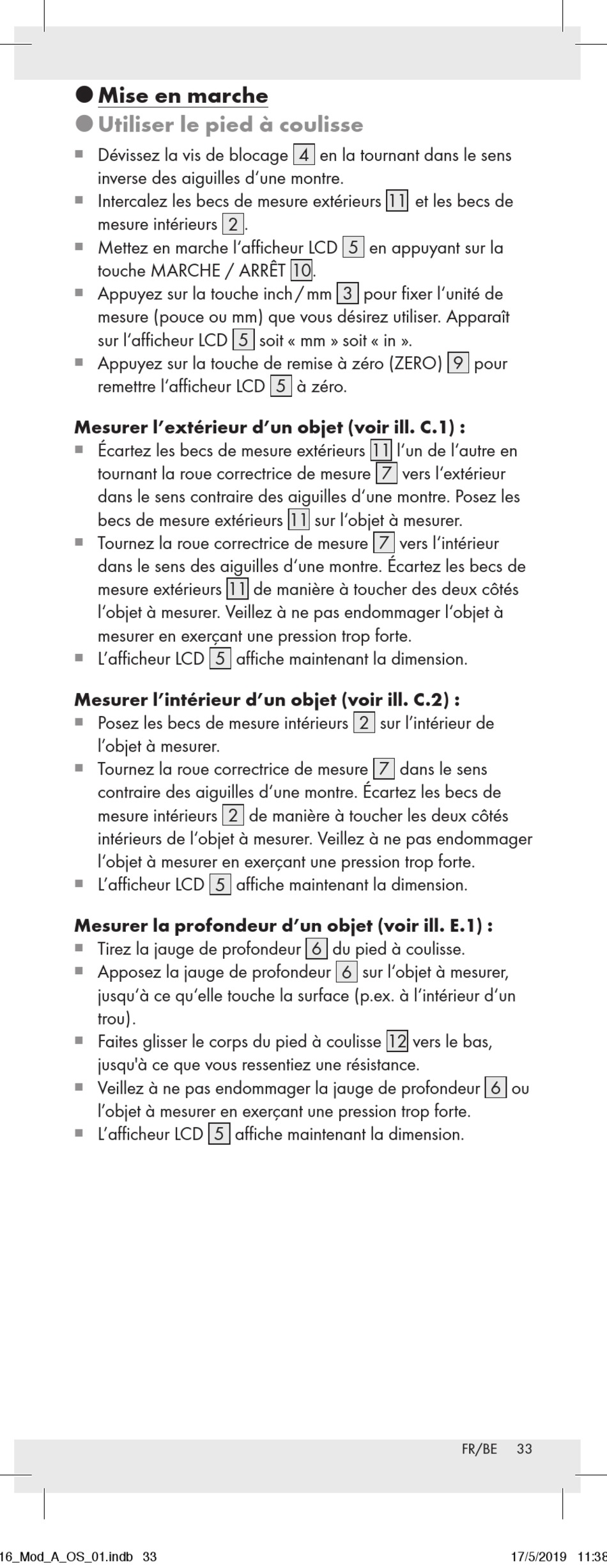

˜ Mise en marche
˜ Utiliser le pied à coulisse
Dévissez la vis de blocage 4 en la tournant dans le sens
¡
¡
inverse des aiguilles d'une montre.
Intercalez les becs de mesure extérieurs 11 et les becs de
¡
¡
mesure intérieurs 2 .
Mettez en marche l'afficheur LCD 5 en appuyant sur la
¡
¡
touche MARCHE / ARRÊT 10.
Appuyez sur la touche inch / mm 3 pour fixer l'unité de
¡
¡
mesure (pouce ou mm) que vous désirez utiliser. Apparaît
sur l'afficheur LCD 5 soit « mm » soit « in ».
Appuyez sur la touche de remise à zéro (ZERO) 9 pour
¡
¡
remettre l'afficheur LCD 5 à zéro.
e
Mesurer l'extérieur d'un objet (voir ill. C.1) :
Écartez les becs de mesure extérieurs 11 l'un de l'autre en
¡
¡
tournant la roue correctrice de mesure 7 vers l'extérieur
dans le sens contraire des aiguilles d'une montre. Posez les
becs de mesure extérieurs 11 sur l'objet à mesurer.
Tournez la roue correctrice de mesure 7 vers l'intérieur
¡
¡
dans le sens des aiguilles d'une montre. Écartez les becs de
mesure extérieurs 11 de manière à toucher des deux côtés
e
l'objet à mesurer. Veillez à ne pas endommager l'objet à
mesurer en exerçant une pression trop forte.
L'afficheur LCD 5 affiche maintenant la dimension.
¡
¡
z-
Mesurer l'intérieur d'un objet (voir ill. C.2) :
Posez les becs de mesure intérieurs 2 sur l'intérieur de
¡
¡
l'objet à mesurer.
Tournez la roue correctrice de mesure 7 dans le sens
¡
¡
contraire des aiguilles d'une montre. Écartez les becs de
ile
mesure intérieurs 2 de manière à toucher les deux côtés
intérieurs de l'objet à mesurer. Veillez à ne pas endommager
l'objet à mesurer en exerçant une pression trop forte.
L'afficheur LCD 5 affiche maintenant la dimension.
¡
¡
Mesurer la profondeur d'un objet (voir ill. E.1) :
Tirez la jauge de profondeur 6 du pied à coulisse.
¡
¡
Apposez la jauge de profondeur 6 sur l'objet à mesurer,
¡
¡
jusqu'à ce qu'elle touche la surface (p.ex. à l'intérieur d'un
d
trou).
Faites glisser le corps du pied à coulisse 12 vers le bas,
¡
¡
jusqu'à ce que vous ressentiez une résistance.
Veillez à ne pas endommager la jauge de profondeur 6 ou
¡
¡
l'objet à mesurer en exerçant une pression trop forte.
L'afficheur LCD 5 affiche maintenant la dimension.
¡
¡
