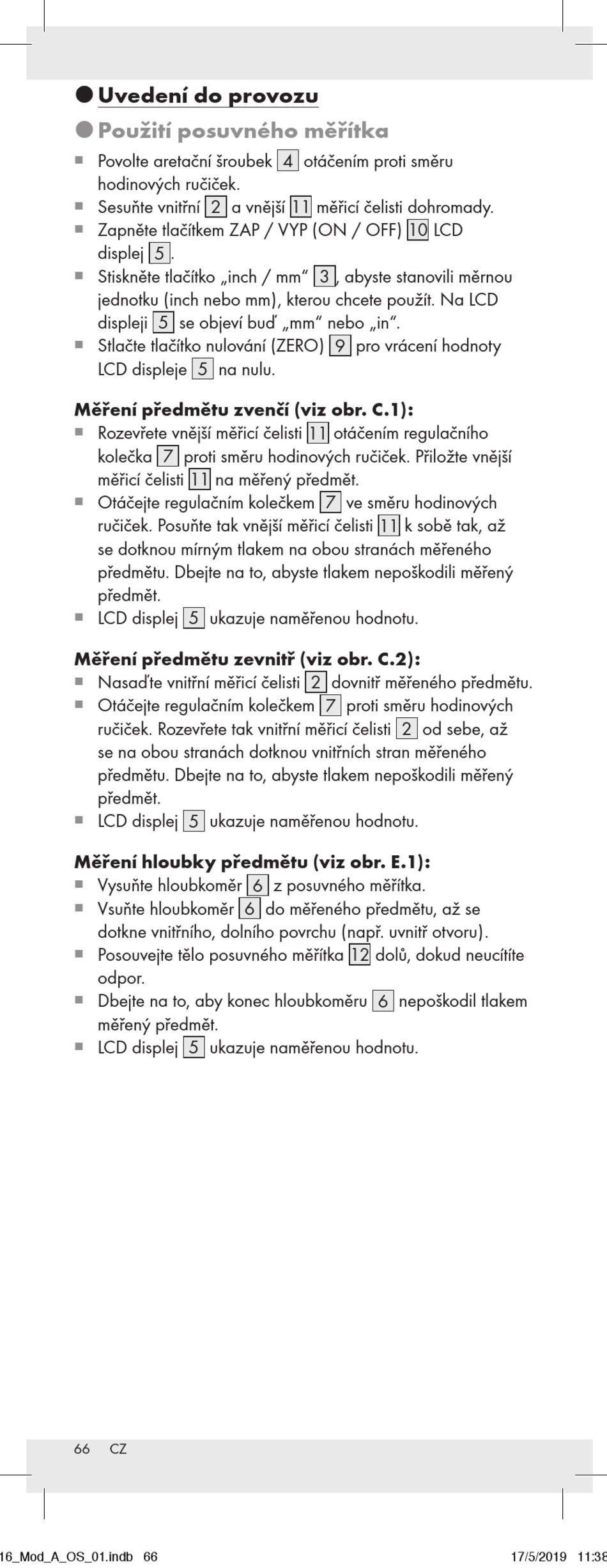

˜ Uvedení do provozu
˜ Použití posuvného měřítka
Povolte aretační šroubek 4 otáčením proti směru
¡
¡
hodinových ručiček.
Sesuňte vnitřní 2 a vnější 11 měřicí čelisti dohromady.
¡
¡
Zapněte tlačítkem ZAP / VYP (ON / OFF) 10 LCD
¡
¡
displej 5 .
Stiskněte tlačítko „inch / mm" 3 , abyste stanovili měrnou
¡
¡
jednotku (inch nebo mm), kterou chcete použít. Na LCD
displeji 5 se objeví buď „mm" nebo „in".
Stlačte tlačítko nulování (ZERO) 9 pro vrácení hodnoty
¡
¡
LCD displeje 5 na nulu.
Měření předmětu zvenčí (viz obr. C.1):
Rozevřete vnější měřicí čelisti 11 otáčením regulačního
¡
¡
kolečka 7 proti směru hodinových ručiček. Přiložte vnější
měřicí čelisti 11 na měřený předmět.
Otáčejte regulačním kolečkem 7 ve směru hodinových
¡
¡
ručiček. Posuňte tak vnější měřicí čelisti 11 k sobě tak, až
se dotknou mírným tlakem na obou stranách měřeného
předmětu. Dbejte na to, abyste tlakem nepoškodili měřený
předmět.
LCD displej 5 ukazuje naměřenou hodnotu.
¡
¡
Měření předmětu zevnitř (viz obr. C.2):
Nasaďte vnitřní měřicí čelisti 2 dovnitř měřeného předmětu.
¡
¡
Otáčejte regulačním kolečkem 7 proti směru hodinových
¡
¡
ručiček. Rozevřete tak vnitřní měřicí čelisti 2 od sebe, až
se na obou stranách dotknou vnitřních stran měřeného
předmětu. Dbejte na to, abyste tlakem nepoškodili měřený
předmět.
LCD displej 5 ukazuje naměřenou hodnotu.
¡
¡
Měření hloubky předmětu (viz obr. E.1):
Vysuňte hloubkoměr 6 z posuvného měřítka.
¡
¡
Vsuňte hloubkoměr 6 do měřeného předmětu, až se
¡
¡
dotkne vnitřního, dolního povrchu (např. uvnitř otvoru).
Posouvejte tělo posuvného měřítka 12 dolů, dokud neucítíte
¡
¡
odpor.
Dbejte na to, aby konec hloubkoměru 6 nepoškodil tlakem
¡
¡
měřený předmět.
LCD displej 5 ukazuje naměřenou hodnotu.
¡
¡
