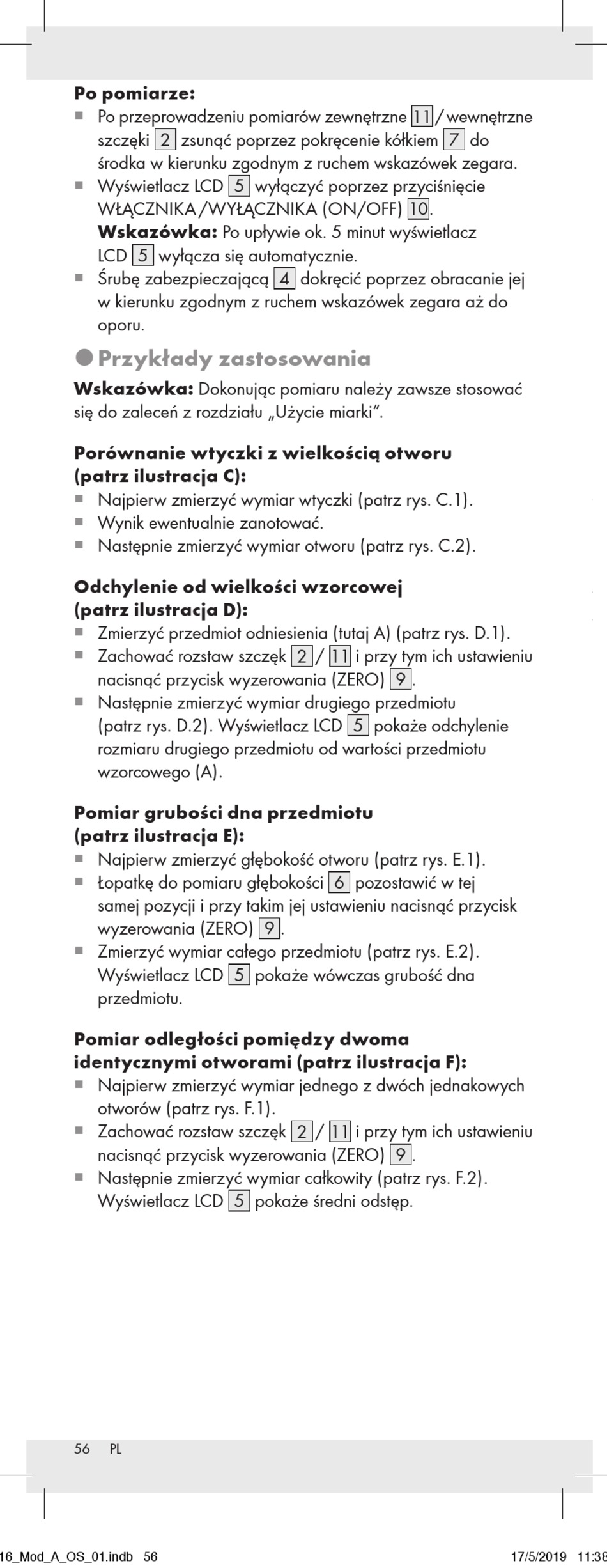

Po pomiarze:
Po przeprowadzeniu pomiarów zewnętrzne 11 / wewnętrzne
¡
¡
szczęki 2 zsunąć poprzez pokręcenie kółkiem 7 do
środka w kierunku zgodnym z ruchem wskazówek zegara.
Wyświetlacz LCD 5 wyłączyć poprzez przyciśnięcie
¡
¡
WŁĄCZNIKA /WYŁĄCZNIKA (ON/OFF) 10.
Wskazówka: Po upływie ok. 5 minut wyświetlacz
LCD 5 wyłącza się automatycznie.
Śrubę zabezpieczającą 4 dokręcić poprzez obracanie jej
¡
¡
w kierunku zgodnym z ruchem wskazówek zegara aż do
oporu.
Przykłady zastosowania
Wskazówka: Dokonując pomiaru należy zawsze stosować
się do zaleceń z rozdziału „Użycie miarki".
Porównanie wtyczki z wielkością otworu
(patrz ilustracja C):
Najpierw zmierzyć wymiar wtyczki (patrz rys. C.1).
¡
¡
Wynik ewentualnie zanotować.
¡
¡
Następnie zmierzyć wymiar otworu (patrz rys. C.2).
¡
¡
Odchylenie od wielkości wzorcowej
(patrz ilustracja D):
Zmierzyć przedmiot odniesienia (tutaj A) (patrz rys. D.1).
¡
¡
Zachować rozstaw szczęk 2 / 11 i przy tym ich ustawieniu
¡
¡
nacisnąć przycisk wyzerowania (ZERO) 9 .
Następnie zmierzyć wymiar drugiego przedmiotu
¡
¡
(patrz rys. D.2). Wyświetlacz LCD 5 pokaże odchylenie
rozmiaru drugiego przedmiotu od wartości przedmiotu
wzorcowego (A).
Pomiar grubości dna przedmiotu
(patrz ilustracja E):
Najpierw zmierzyć głębokość otworu (patrz rys. E.1).
¡
¡
Łopatkę do pomiaru głębokości 6 pozostawić w tej
¡
¡
samej pozycji i przy takim jej ustawieniu nacisnąć przycisk
wyzerowania (ZERO) 9 .
Zmierzyć wymiar całego przedmiotu (patrz rys. E.2).
¡
¡
Wyświetlacz LCD 5 pokaże wówczas grubość dna
przedmiotu.
Pomiar odległości pomiędzy dwoma
identycznymi otworami (patrz ilustracja F):
Najpierw zmierzyć wymiar jednego z dwóch jednakowych
¡
¡
otworów (patrz rys. F.1).
Zachować rozstaw szczęk 2 / 11 i przy tym ich ustawieniu
¡
¡
nacisnąć przycisk wyzerowania (ZERO) 9 .
Następnie zmierzyć wymiar całkowity (patrz rys. F.2).
¡
¡
Wyświetlacz LCD 5 pokaże średni odstęp.
