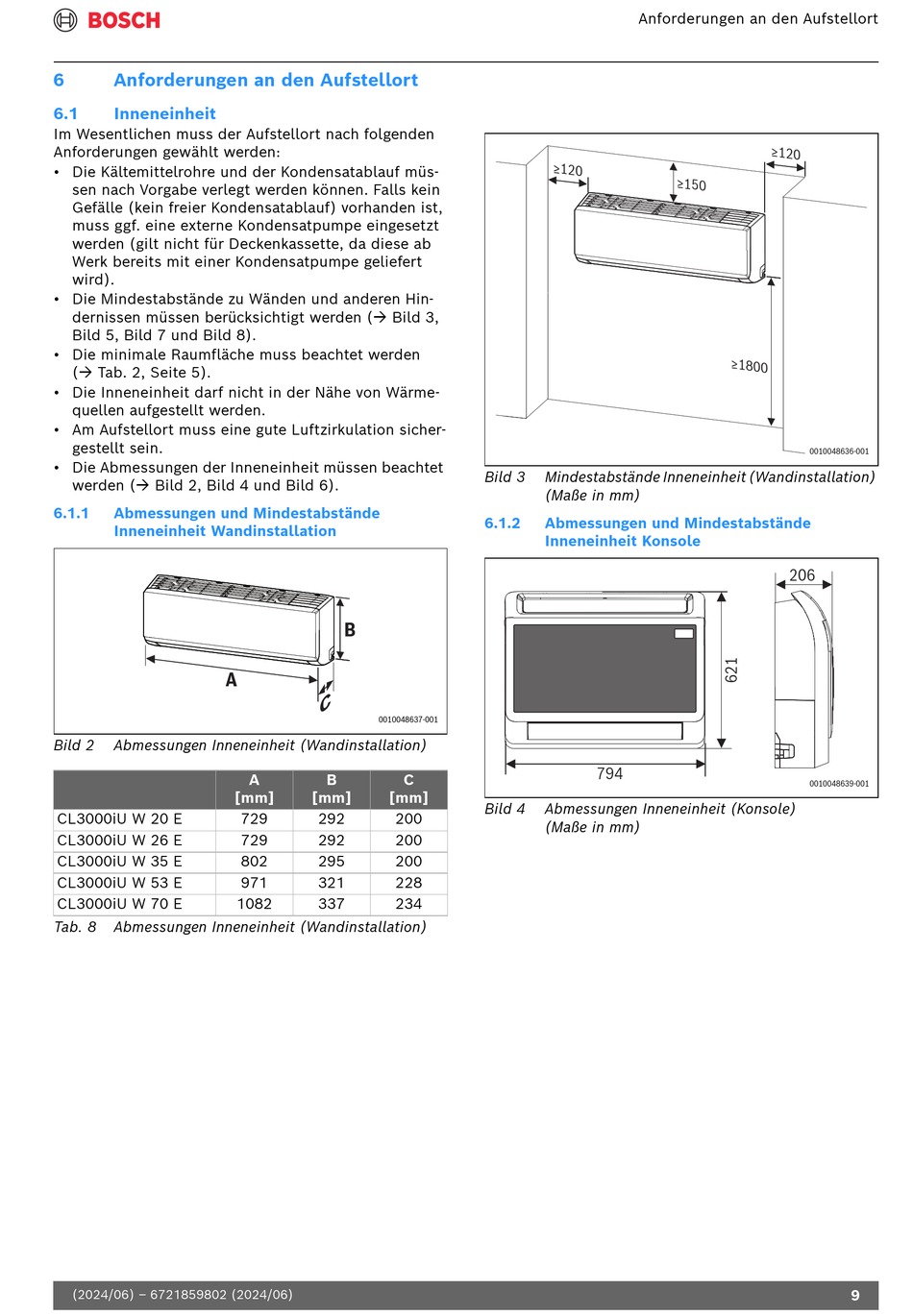

6 Anforderungen an den Aufstellort
6.1 Inneneinheit
Im Wesentlichen muss der Aufstellort nach folgenden
Anforderungen gewählt werden:
• Die Kältemittelrohre und der Kondensatablauf müs-
sen nach Vorgabe verlegt werden können. Falls kein
Gefälle (kein freier Kondensatablauf) vorhanden ist,
muss ggf. eine externe Kondensatpumpe eingesetzt
werden (gilt nicht für Deckenkassette, da diese ab
Werk bereits mit einer Kondensatpumpe geliefert
wird).
• Die Mindestabstände zu Wänden und anderen Hin-
dernissen müssen berücksichtigt werden ( Bild 3,
Bild 5, Bild 7 und Bild 8).
• Die minimale Raumfläche muss beachtet werden
( Tab. 2, Seite 5).
• Die Inneneinheit darf nicht in der Nähe von Wärme-
quellen aufgestellt werden.
• Am Aufstellort muss eine gute Luftzirkulation sicher-
gestellt sein.
• Die Abmessungen der Inneneinheit müssen beachtet
werden ( Bild 2, Bild 4 und Bild 6).
6.1.1 Abmessungen und Mindestabstände
Inneneinheit Wandinstallation
A
Bild 2 Abmessungen Inneneinheit (Wandinstallation)
CL3000iU W 20 E
CL3000iU W 26 E
CL3000iU W 35 E
CL3000iU W 53 E
CL3000iU W 70 E
Tab. 8 Abmessungen Inneneinheit (Wandinstallation)
(2024/06) – 6721859802 (2024/06)
B B
C
0010048637-001
A B C
[mm] [mm] [mm]
729 292 200
729 292 200
802 295 200
971 321 228
1082 337 234
Anforderungen an den Aufstellort
≥ 1 2 0
C
Bild 3 Mindestabstände Inneneinheit (Wandinstallation)
(Maße in mm)
6.1.2 Abmessungen und Mindestabstände
Inneneinheit Konsole
794
Bild 4 Abmessungen Inneneinheit (Konsole)
(Maße in mm)
≥ 1 2 0
≥ 1 5 0
≥ 1 8 0 0
0010048636-001
206
0010048639-001
