Bosch Climate 5000 SCI Installationsanleitung
Bosch Climate 5000 SCI Installationsanleitung

Bosch Climate 5000 SCI Installationsanleitung

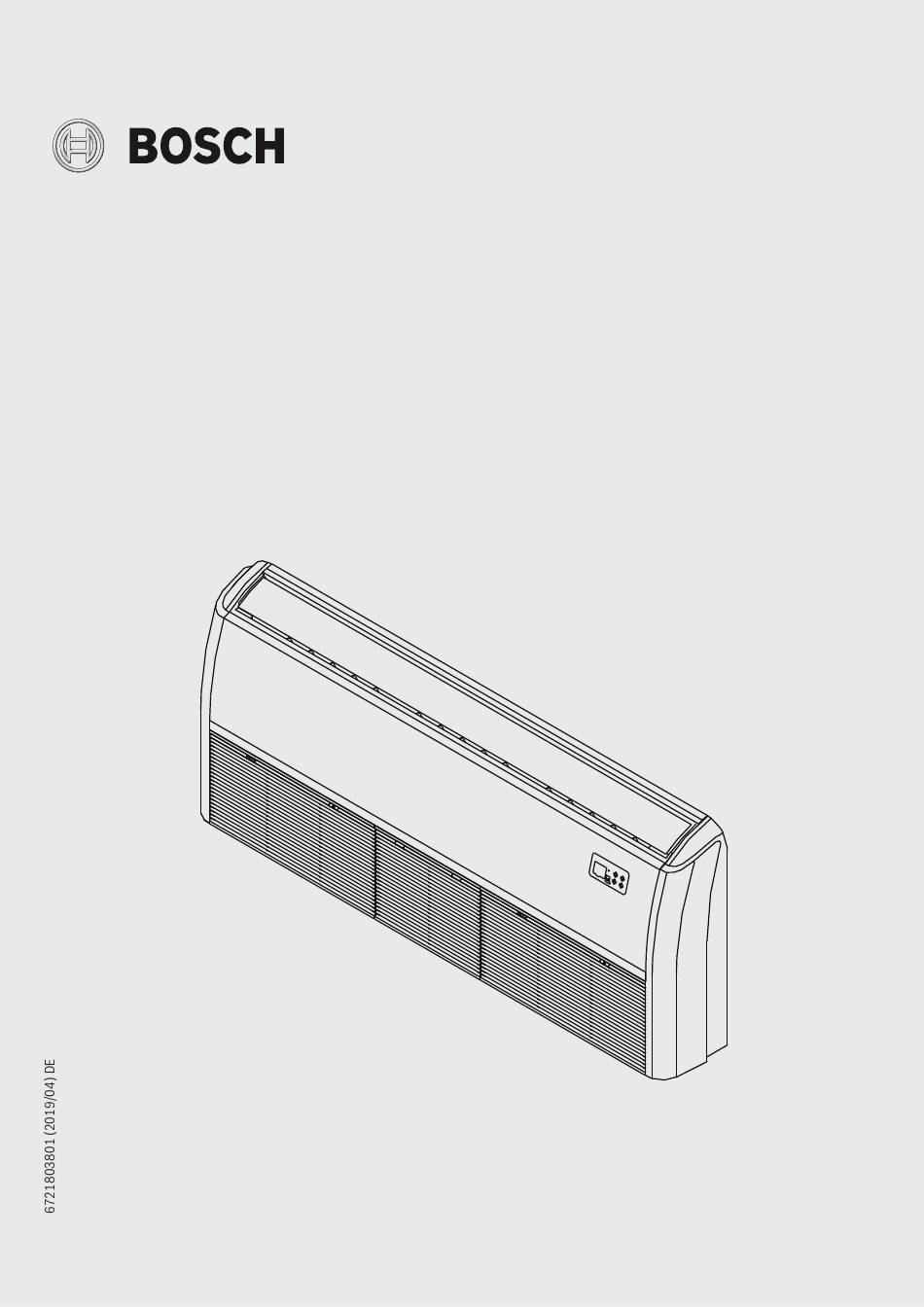

Klimagerät für die decken- und bodenmontage
CEILING & FLOOR TYPE AIR CONDITIONER
Installation Manual
Installationsanleitung
Klimagerät für die Decken- und Bodenmontage
Ceiling & Floor Type
Climate 5000 SCI
CL5000SCI
18 FCE/OU-OUE
24 FCE/OU-OUE
36 FCE/OU-OUE
48 FCE/OU-OUE
WICHTIGER HINWEIS:
Lesen Sie diese Anleitung vor der Verwendung Ihres neues Klimageräts sorgfältig. Die Anleitung
für den zukünftigen Gebrauch aufbewahren.
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bosch Climate 5000 SCI

  • Seite 1 CEILING & FLOOR TYPE AIR CONDITIONER Installation Manual Installationsanleitung Klimagerät für die Decken- und Bodenmontage Ceiling & Floor Type Climate 5000 SCI CL5000SCI 18 FCE/OU-OUE 24 FCE/OU-OUE 36 FCE/OU-OUE 48 FCE/OU-OUE WICHTIGER HINWEIS: Lesen Sie diese Anleitung vor der Verwendung Ihres neues Klimageräts sorgfältig. Die Anleitung...
  • Seite 2: Inhaltsverzeichnis

    Vor dem Probelauf ..........20 Sicherheitsrisiko. 10.2 Anweisungen zum Probelauf ........20 f Keine Mittel zur Beschleunigung des Abtauvorgangs oder andere Reinigungsmittel als die vom Hersteller empfohlenen verwenden. 11 Europäische Entsorgungsrichtlinien ......... 21 12 Wartungsinformationen ........... 21 Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 3 (kg) größe (m ≤  2 ,048 1,8 m ≤ 2,048 0,6 m 30-48K 2,048–3,0 1,8 m 30-48K 2,048–3,0 0,6 m >  3 ,0 1,8 m >  3 ,0 0,6 m Tabelle 1. Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 4: Accessories

    Page 7     Page 7     Page 7     Page 7     Page 7   Tabelle 2.  Page 4  Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 5: Installation Im Überblick

    Installation im Überblick Installation im Überblick Installationsfolge Inneneinheit installieren Außeneinheit installieren Ablaufrohr installieren (Seite 6) (Seite 9) (Seite 12) Kältemittelsystem evakuieren Verkabelung anschließen Kältemittelrohre anschließen (Seite 21) (Seite 17) (Seite 13) Probelauf ausführen (Seite 23) Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 6: Installation Der Inneneinheit

    • Die Decke ist waagerecht, die Deckenkonstruktion kann das Ge- wicht der Inneneinheit tragen. Abb. 3. • Luftein- und Luftauslass sind frei von Hindernissen. • Die Luftströmung kann sich im gesamten Raum verteilen. • Keine direkte Wärmestrahlung von Heizgeräten. Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 7 Lösen zu verhindern. 7. Inneneinheit aufhängen. Beim Anheben und Befestigen zu zweit arbeiten. Aufhängbolzen in die Befestigungsbohrungen des Geräts einführen. Bolzen mit den beiliegenden Scheiben und Muttern befestigen. (Siehe Abb. 9). Abb. 7. Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 8 Inneneinheit mithilfe einer Wasserwaage gerade ausrichten, sodass keine Flüssigkeit austritt. (Siehe Abb. 11). Schraubenmutter Vibrationsdämpfer Abb. 14. Unterlegscheibe Eingehängte Einheit Gewindebolzen für die Aufhängung Abb. 11. HINWEIS: Sicherstellen, dass die Neigung des Ablaufrohrs mindestens 1/100 beträgt. Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 9: Außeneinheit Installieren

    Nachbargrundstücken aufstellen, um Störungen durch Gerätegeräusche zu vermeiden. Wenn am Aufstellort starker Wind herrscht (z. B. an der Küste), Gerät zum Schutz an einer Wand Abb. 19. aufstellen. Eventuell Vorbau vorsehen. (Siehe Abb. 15 und 17) Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 10: Installation Des Ablaufstutzens

    Wasserschäden entstehen können oder Rutschgefahr besteht. Abb. 21. Anordnung bei Installation mehrerer Geräte L < H L < 1/2H mind. 250 mm 1/2H < L < H mind. 300 mm L > H Installation nicht möglich Tabelle 5. Für H, A und L gelten die hier angegebenen Abmessungen. Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 11: Hinweise Zum Bohren In Wänden

    • Bei Verwendung von Rohrverlängerungen den Anschluss an der Inneneinheit mit einer zusätzlichen Schutzhülse abdichten, damit das Rohr sich nicht löst. • Um den Rücklauf von Kondensat in das Klimagerät zu vermeiden, muss das Ablaufrohr um mindestens 1/100 abwärts geneigt sein. Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 12: Anschluss Der Kältemittelleitungen

    Der Auslass des Ablaufschlauchs muss mindestens 50  mm über dem Boden enden. Wenn er auf dem Boden aufliegt, sind Verstopfungen und Funktionsstörungen möglich. Wenn das Wasser direkt in die Kanalisation geleitet wird, ein U- oder S-Rohr als Geruchsverschluss im Ablauf installieren. Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 13: Kältemittelrohre Bei Zwei Inneneinheiten

    Ölfangeinrichtung Ölfangeinrichtung 10 m Rohr auf Flüs- sigkeitsseite Rohr auf Flüs- sigkeitsseite Außeneinheit Inneineinheit 10 m Abb. 30. Der Installationsort der Außeneinheit liegt über der Inneneinheit Abb. 29. Inneneinheit liegt höher als die Außeneinheit Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 14: Anschlussanleitung - Kältemittelrohre

    1. Sicherstellen, dass das Rohr im perfekten 90°-Winkel geschnitten 5. Bördelform am Rohrende festklemmen. Das Rohrende muss über wird. Für Beispiele zu schlechten Schnitten siehe Abb. 31 die Bördelform hinausragen. Bördelform 90° 90° 90° Schief Uneben Verbogen 90° Rohr Abb. 34. Abb. 31. Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 15 6. Nach dem Anschließen der Kupferrohre an der Inneneinheit Anschlusskabel, Signalkabel und Rohre im Bündel mit Klebeband umwickeln. HINWEIS: Signalkabel NICHT mit anderen Kabeln verflechten. Beim Bündeln dieser Elemente das Signalkabel nicht mit anderen Kabeln verflechten. Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 16: Verdrahtung

    Sicherung sind auf der Leiterplatte aufgedruckt, wie z. B. Inneneinheit: T5A/250  VAC, T10A/250  VAC. (bei Einheiten mit Kältemittel R32) Außeneinheit: T20A/250  VAC (bei Geräten mit <  24000  BTU/h), T30A/250 VAC (bei Geräten mit > 24000 BTU/h) HINWEIS: Die Sicherung ist eine Keramiksicherung. Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 17: Verdrahtung Der Außeneinheit

    Den Gummimantel mit einer Abisolierzange von beiden Enden f Für Leitungsschutzschalter/elektrische Sicherungen bei elektrischer des Signalkabels abziehen, um etwa 150 mm Draht freizulegen. Zusatzheizung zusätzlich 1 A vorsehen. b. Die Isolierung von den Kabelenden abstreifen. Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 18: Entlüftung

    ändert, könnte ein Gasleck vorliegen. 8. Sechskantschlüssel in das Ventil (Hochdruckventil) einsetzen. Schlüssel um eine 1/4-Drehung gegen den Uhrzeigersinn drehen, um das Ventil zu öffnen. Hören, ob Gas aus der Anlage austritt. Nach 5 Sekunden Ventil schließen. Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 19: Hinweise Zum Einfüllen Von Kältemittel

    Bei Modellen, die mit R32 laufen, beim Einfüllen des Kältemittels in die Anlage sicherstellen, dass sichere Umgebungsbedingungen herrschen, z. B. keine brennbaren Materialien in der Nähe. Ø 6,35 (1/4") Ø 9,52 (3/8") Ø 12,7 (1/2") (Gesamtrohrlänge – Standardrohr- (Gesamtrohrlänge – Standardrohr- (Gesamtrohrlänge – Standardrohr- länge) x 12 g/m länge) x 24 g/m länge) x 40 g/m Tabelle 10. Durchmesser Flüssigkeitsseite Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 20: Probelauf

    Test vor dem Verschließen der Decke ausführen. b. Testabdeckung entfernen. 2.000 ml Wasser durch das Befüllrohr in den Behälter einfüllen. c. Netzschalter einschalten und Klimagerät im Kühlmodus laufen lassen. d. Auf außergewöhnliche Geräusche der Ablaufpumpe achten. Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 21: Europäische Entsorgungsrichtlinien

    • Die Füllmenge entspricht der Raumgröße, in der die Kältemittel enthaltenden Teile installiert sind. • Die Lüftungsgeräte und Auslässe funktionieren einwandfrei und sind nicht blockiert. • Wenn ein indirekter Kältemittelkreis verwendet wird, wurden die Sekundärkreisläufe auf das Vorhandensein von Kältemittel geprüft, Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 22: Bei Reparaturen An Versiegelten Bauteilen Das Entsprechende

    Atmosphären stromführend gearbeitet werden kann. Rohrleitungen erfolgen sollen. Das Prüfgerät muss entsprechend ausgelegt sein. Sicherstellen, dass sich der Auslass der Vakuumpumpe nicht in der Nähe von Zündquellen befindet und für Entlüftung gesorgt ist. Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 23 Die maximal zulässige Anzahl von zusammen gelagerten Geräten wird durch die örtlichen Vorschriften bestimmt. Ausführung und technische Daten können sich aufgrund technischer Verbesserungen ohne vorherige Ankündigung ändern. Zu Einzelheiten an den Hersteller oder den Händler wenden. Climate 5000 SCI – 6721803801 (2019/04)
  • Seite 24 Bosch Thermotechnik GmbH Junkersstrasse 20-24 D-73249 Wernau www.bosch-thermotechnology.com...
