- Seite 1 Betriebsanleitung für Beckhoff CP-Link Karten CP9030 / CP9035 Version: 1.5 Datum: 05.10.2009...
-
Seite 2: Inhaltsverzeichnis
Beckhoff CP-Link Systembeschreibung CP-Link Beispiel: CP-Link Anbindung "einfach" Multi CP-Link Beispiel: CP-Link Anbindung "zweifach" Technische Daten CP9030 Layout der Beckhoff CP-Link Karte Kabel- und Jumperkonfigurationen Advantech SBC Bayview 50 / 52 Grafikkarte Boser HS6237 SBC Inside Technology 686LCD SBC MITAC 251 SBC... - Seite 3 Allgemeine Hinweise CP9030 / CP9035...
-
Seite 4: Allgemeine Hinweise
© Diese Dokumentation ist urheberrechtlich geschützt. Jede Wiedergabe oder Drittverwendung dieser Publikation, ganz oder auszugsweise, ist oh- ne schriftliche Erlaubnis der Beckhoff Automation GmbH verboten. Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheits- symbole verwendet. Diese Symbole sollen den Leser vor allem auf den Text des nebenstehenden Sicherheitshinweises aufmerksam machen. -
Seite 5: Beckhoff Cp-Link Systembeschreibung
LC-Display, Touch Screen, Touch Pad, PS/2-Maus und Disketten- laufwerk angeschlossen werden, allerdings 100 m weiter entfernt, als es normalerweise möglich wäre. Für jede Kommunikationsrichtung zwischen Control Panel und PC gibt es einen CP-Link Kanal. Daher werden zwei Koaxialkabel verlegt. CP9030 / CP9035... -
Seite 6: Beispiel: Cp-Link Anbindung "Einfach
Parallelbetrieb aller Tastaturen möglich ist. Die BNC-Kabel werden an den Anschlüssen CP-Link A und CP-Link B der CP-Link-Karte angeschlossen. Ein roter Markierungspunkt auf der Karte dient zur Orientierung. Die Kabeltypen und die entsprechenden Längen werden nachfolgend beschrieben. Abb. 3 CP9030 / CP9035... -
Seite 7: Multi Cp-Link
Alle Displays zeigen das gleiche Bild. Dazu müssen alle Displays das glei- che Format haben. Eingaben können an der Tastatur des PC, an der Tastatur eines der Control Panel oder an einer Standard-Tastatur erfolgen, die an einem Control Panel oder am PC angeschlossenen ist. CP9030 / CP9035... -
Seite 8: Beispiel: Cp-Link Anbindung "Zweifach
Touchscreen erfolgen. Die BNC-Kabel werden an den Anschlüssen "CP-Link A" und "CP-Link B" der CP-Link Karte angeschlossen. Ein roter Markierungspunkt auf der Karte dient zur Orientierung. Die Kabeltypen und die entsprechenden Längen werden nachfolgend beschrieben. Abb. 4 CP9030 / CP9035... -
Seite 9: Technische Daten Cp9030

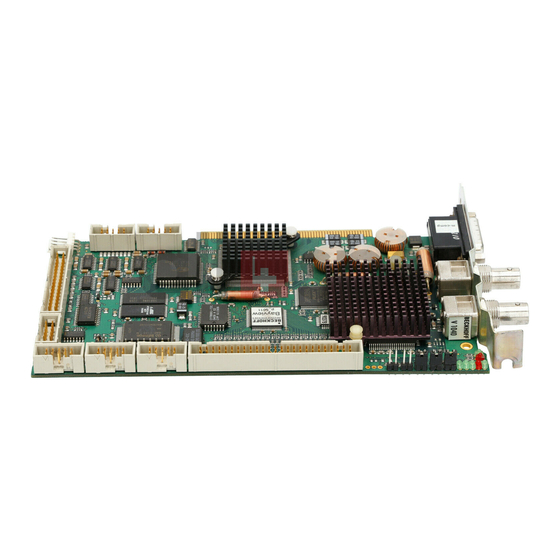

Technische Daten CP9030 Technische Daten CP9030 Layout der Beckhoff CP-Link Karte CP9030_3 Abb. 5 CP9030 / CP9035... - Seite 10 Technische Daten CP9030 Konfigurationsbrücken auf CP9030_3 Abb. 6 J249 J250 J247 J248 J245 J246 J243 J244 J241 J242 J239 J240 J237 J238 J235 J236 J233 J234 J231 J232 J229 J230 J227 J228 J225 J226 J223 J224 J221 J222 J219 J220...
- Seite 11 Technische Daten CP9030 CP9030_4 Abb. 7 CP9030 / CP9035...
- Seite 12 Technische Daten CP9030 Konfigurationsbrücken auf CP9030_4 Abb. 8 J249 J250 J247 J248 J245 J246 J243 J244 J241 J242 J239 J240 J237 J238 J235 J236 J233 J234 J231 J232 J229 J230 J227 J228 J225 J226 J223 J224 J221 J222 J219 J220...
- Seite 13 Technische Daten CP9030 CP9030_5 Abb. 9 ST600 ST306 ST404 CP9030 / CP9035...
- Seite 14 Technische Daten CP9030 Konfigurationsbrücken auf CP9030_5 Abb. 10 J249 J250 J247 J248 J245 J246 J243 J244 J241 J242 J239 J240 J237 J238 J235 J236 J233 J234 J231 J232 J229 J230 J227 J228 J225 J226 J223 J224 J221 J222 J219 J220...
-
Seite 15: Kabel- Und Jumperkonfigurationen
Technische Daten CP9030 Kabel- und Jumperkonfigurationen Advantech SBC CLOSED J207, J208, J209, J210, J214, J239, J240, J245 LO100 (CP9030_4) für 15" Display OPEN Die übrigen Jumper müssen auf jeden Fall OPEN sein, um eine Zerstörung der CP-Link Karte oder der Grafikkarte / SBCs zu vermeiden ! Flachbandkabel ST204 (50pol RM2.0) -
Seite 16: Inside Technology 686Lcd Sbc
Technische Daten CP9030 Inside Technology 686LCD SBC CLOSED J203, J209, J212, J214, J217, J220, J223, J226, J229, J232, J235, J238, J240, J245, J250 LO100 (CP9030_4) für 15 Zoll Display OPEN Die übrigen Jumper müssen auf jeden Fall OPEN sein, um eine Zerstörung der CP-Link Karte oder der Grafikkarte / SBCs zu vermeiden ! Flachbandkabel ST202 (50pol RM2.54) -
Seite 17: Ansicht Slotblende Cp9030
Technische Daten CP9030 Ansicht Slotblende CP9030 Abb. 2 CP9030 / CP9035... -
Seite 18: Speicherbelegung Cp9030 Dpram
Technische Daten CP9030 Speicherbelegung CP9030 DPRAM Adresse Bezeichnung BIT 7 BIT 6 BIT 5 BIT 4 BIT 3 BIT 2 BIT 1 BIT 0 0x03FF Request Aktiv Toggle 0x03FE Ready COM_F Toggle 0x03FD ..Ident String „CP9030 v1.730“ 0x03F0 0x03EF... - Seite 19 Technische Daten CP9030 LED1..256 Ausgänge für LEDs; "1" = LED an Es können bis zu 256 LEDs angesprochen werden TAST1..256 Eingänge für Tasten; "1" = Taste gedrückt Es können bis zu 256 Tasten angesprochen werden Anz. Pd Ausg.Worte (Anzahl der Prozessdaten-Ausgangsworte) Ein Vergleichswert, der mit der vom Control Panel ermittelten Ausgangslän-...
- Seite 20 Technische Daten CP9030 Control BLOFF : "1" schaltet die Hintergrundbeleuchtung aus Keyb_on : "1" sperrt die Folientastatur des Control Panels J300 (CP9030_3) J501 und J502 müssen gesetzt sein Ident String Gibt den aktuellen Firmwarestand der CP-Link Karte wieder Ready COM_F : "1"...
-
Seite 21: Steckerbelegung Der Cp9030 Karte
DISPON ENAB HSYNC VSYNC DISPCLK IC201 zeigt die programmierte Grafikkartenanpassung an und deren Version. IC500 zeigt die Revision der Beckhoff-Firmware für die CP-Link Karte an. ST305 (Tastaturumschaltung zur nächsten CP-Link Karte) Signal Signal PCKCI PCKDI ST304 (externer Tastaturanschluß) Signal Signal... - Seite 22 Technische Daten CP9030 ST203, ST600 (FDD-Anschluss für das Control Panel) Signal Signal Signal DENSEL MTR1 WRTPRT RDATA INDEX STEP HDSEL WDATA DSKCHG WGATE ST501 (24V USV-Ansteuerung) Signal Signal PCL0 PCL1 PCH0 PCH1 ST302 (Touchscreen-Anschluss)* Signal Signal ST301 (Touchpad-/RS232-Anschluss) Signal Signal ST404 (zusätzlicher Spannungsanschluss für die...
- Seite 23 Technische Daten CP9030 ST303 externer Anschluss ST303 RS232 Touchscreen Keyboard Keyboard Maus D-SUB 9 D-SUB 9 DIN 5 PS/2 PS/2 female* female * Die Verbindungen RS232 und Touchpad sind identisch CP9030 / CP9035...
- Seite 24 Technische Daten CP9030 SW500 (Indexeinstellung) Signal ON DIP 2 3 4 SW400 (Adresseinstellung) Segment C800 1 2 3 4 5 6 7 8 C880 C900 "1"=ON - "0"=OFF C980 CA00 CA80 CB00 CB80 CC00 CC80 CD00 CD80 CE00 CE80 CF00...
-
Seite 25: Status-Led Beschreibung
Wenn die LED leuchtet, liegt das Taktsignal von der Videokarte an. Sollte sie nicht leuchten, funktioniert die Videokarte nicht ordnungsgemäß oder die Verbindung von der Videokarte zur CP9030 ist nicht korrekt angeschlossen. LED 03 - Empfänger-PLL eingerastet Wenn die LED leuchtet werden Daten vom Control Panel zum PC gesen- det. -
Seite 26: Jumperbelegung
Nehmen Sie keine Änderungen an den Werkseinstellungen vor, ohne vor- her unseren technischen Support kontaktiert zu haben. Stromaufnahme vom ISA-Bus Die CP9030 Karte wird in erster Linie vom ISA-BUS des PCs versorgt. Bei größeren Distanzen (>50 m) empfiehlt es sich, den zusätzlichen Span- nungsversorgungsanschluss ST404 zu nutzen. -
Seite 27: Technische Daten Cp9035
Technische Daten CP9035 Technische Daten CP9035 Layout der Beckhoff CP-Link Karte CP9035_1 Abb. 11 CP9030 / CP9035... - Seite 28 J234 J233 J232 J231 J230 J229 J228 J227 J226 J225 J224 J223 J222 J221 J220 J219 J218 J217 J216 J215 J214 J213 J212 J211 J210 J209 J208 J207 J206 J205 J204 J203 J202 J201 BECKHOFF CP9035_ 1 CP9030 / CP9035...
-
Seite 29: Kabel- Und Jumperkonfigurationen
DISPON ENAB HSYNC VSYNC DISPCLK IC201 zeigt die programmierte Grafikkartenanpassung an und deren Version. IC500 zeigt die Revision der Beckhoff-Firmware für die CP-Link Karte an. ST305 (Tastaturumschaltung zur nächsten CP-Link Karte) Signal Signal PCKCI PCKDI ST304 (externer Tastaturanschluss) Signal Signal... - Seite 30 EMODI ST600 (FDD-Anschluss für das Control Panel) Signal Signal Signal DENSEL MTR1 WRTPRT RDATA INDEX STEP HDSEL WDATA DSKCHG WGATE ST501 (24V USV-Ansteuerung) Signal Signal PCL0 PCL1 PCH0 PCH1 ST302 (Touchscreen-Anschluss)* Signal Signal ST301 (Touchpad-/RS232-Anschluss) Signal Signal CP9030 / CP9035...
- Seite 31 Technische Daten CP9035 ST401 (Spannungsanschluss für die CP-Link Karte) Signal ST303 externer Anschluss ST303 RS232 Touchscreen Keyboard Keyboard Maus D-SUB 9 D-SUB 9 DIN 5 PS/2 PS/2 female* female * Die Verbindungen RS232 und Touchpad sind identisch CP9030 / CP9035...
-
Seite 32: Status-Led Beschreibung
Wenn die LED leuchtet, liegt das Taktsignal von der Videokarte an. Sollte sie nicht leuchten, funktioniert die Videokarte nicht ordnungsgemäß oder die Verbindung von der Videokarte zur CP9030 ist nicht korrekt angeschlossen. LED 102 - Empfänger-PLL eingerastet Wenn die LED leuchtet werden Daten vom Control Panel zum PC gesen- det. -
Seite 33: Jumperbelegung
Die CP9035 Karte wird ausschließlich über den Spannungsversorgungsste- cker ST401 versorgt. Eine Versorgung über den PCI-BUS kann nicht erfol- gen, da sonst das Motherboard zerstört werden könnte. Stromaufnahme 5V: ca. 1.0 A Stromaufnahme 12V: ca. 1.5 A CP9030 / CP9035... -
Seite 34: Ansicht Slotblende Cp9035
Ansicht Slotblende CP9035 Abb. 13 CP9030 / CP9035... -
Seite 35: Technische Daten Cp9035 Mit Dvi-Add Karte
Es ist unbedingt darauf zu achten, dass die Stecker ST101 und ST401 für Hinweis die Spannungsversorgung angeschlossen sind. Der Anschluss von ST101 und ST401 erfolgt über ein Y-Kabel, das im Lie- ferumfang enthalten ist. Mittels der LED 100 wird die korrekte Spannungs- versorgung angezeigt. CP9030 / CP9035... -
Seite 36: Multi-Cp-Link-Kabelsätze
PC benötigt. Multi CP- Kabelsätze für den Einbau von mehreren CP-Link- Link Interfacekarten CP9030 in einem PC C9900-K240 Kabelsatz für Multi-CP-Link zum Einbau von 2 CP-Link- Interfacekarten CP903x in C6140, C6150, C6240, C6250 oder anderen PCs mit PCI-Grafikkarte mit LCD-Interface Typ Bay-... -
Seite 37: Cp-Link Verbindungskabel
1 m Aircell7 + 81 m Cellflex + 8 m Aircell7), 2 Kabel im Lieferumfang enthalten C9900-K126 CP-Link-Verbindungskabelsatz mit angeschlagenen BNC-Steckern – Länge 100 m (Zur einfachen Installation am PC und im Tragarm: 1 m Aircell7 + 91 m Cellflex + 8 m Aircell7), 2 Kabel im Lieferumfang enthalten CP9030 / CP9035... - Seite 38 – Länge 15 m (Kabeltyp RG214 HIFLEX, Biegeradius 35 mm), 2 Kabel im Lieferumfang enthalten C9900-K144 CP-Link-Verbindungskabelsatz mit angeschlagenen BNC- Steckern, schleppkettenfähig – Länge 20 m (Kabeltyp RG214 HIFLEX, Biegeradius 35 mm), 2 Kabel im Lieferumfang enthalten CP9030 / CP9035...
-
Seite 39: Anhang
Bitte geben Sie im Servicefall die Projektnummer Ihres Industrie-PCs an, welche Sie dem Typenschild entnehmen können. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt: • weltweiter Support •...
