sentec Digital Monitoring System Bedienungsanleitung Seite 3

1
75
25
- 15 min
100
70
- 15 min
12 sec
100% AD 7.7h 42.0 0
+
°C
RHP
-
14
19
2
39.4 50
30
PCO2
mmHg
0 min
96
100
85
%SpO2
2.0 PI
0 min
84 140
50
PR
bpm
0 min
[John Smith] 2014-04-28 15:28:31
13
15 16
20 21
3 4 6
5 7
11 9
12 10 8
17 18
22 23 24

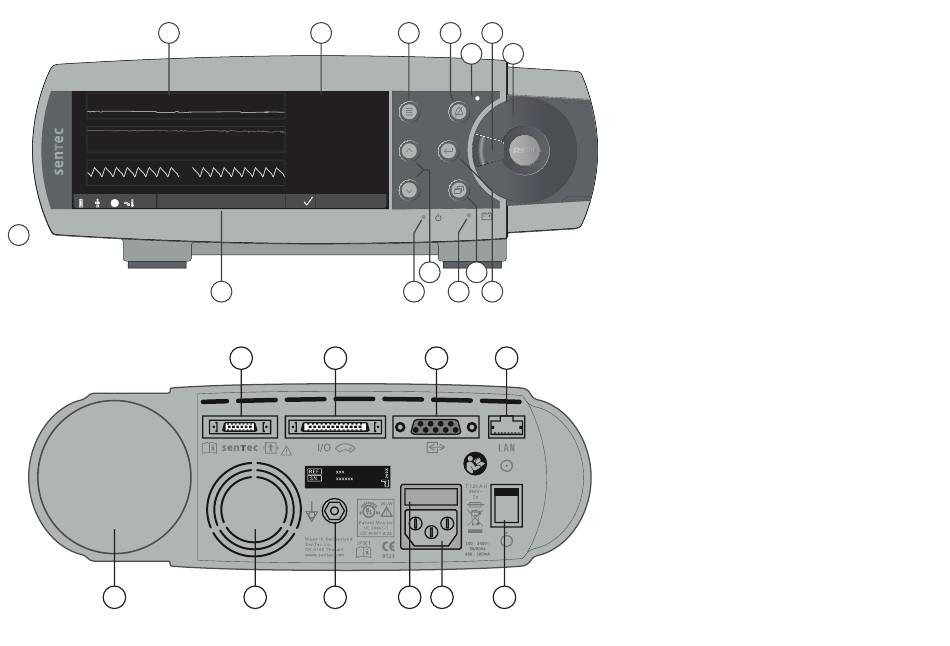

1 Trend-Anzeige
2 Numerische Anzeige
3
Taste Menü/Ebene zurück
4 Alarmstummschaltungstaste
5 Alarmstummschaltungsleuchte (gelbe LED)
6
Türverschluss
7 Tür der Docking-Station (ein farbiger Punkt
in der Mitte der Tür weist auf den PO
Aktivierungs status des SDM hin: blau,
wenn aktiviert, andernfalls orange)
8 Enter-Taste
9
Anzeigetaste
10 Netzstrom-/Akkuleuchte
(grüne/gelbe LED)
11 AUF/AB-Tasten
12 EIN/AUS-Leuchte (grüne LED)
13 Statusanzeige
14 Lautsprecher (seitlich)
15 Sensor-Anschlussbuchse
16 Multifunktionale I/O-Schnittstelle
(Schwesternruf + Analogausgang)
17 Serielle Datenschnittstelle (RS-232)
18 Netzwerkanschluss (LAN)
19 Gasflascheneinschub
20 Lüfter
21 Masse (Erde)
22 Sicherungsfach
23 Netzanschluss
24 EIN/AUS-Schalter
-
2
