2 Digitalmodule
2.2 EU1E-SWD-2DX
2.2 EU1E-SWD-2DX
2.2.1 Einleitung
2.2.2 Aufbau
2.2.3 Projektierung
2.2.3.1 Steckerbelegung Anschluss X1
22
Das SmartWire-DT Modul EU1E-SWD-2DX stellt zwei digitale Eingänge zur
Verfügung, mit deren Hilfe unterschiedliche Sensoren in das SmartWire-DT
Netzwerk integriert werden können. Über den M12-E/A-Steckverbinder wird
eine 24-V-DC-Stromversorgung für angeschlossene Geräte bereitgestellt.
Der Status der Eingänge wird mit Hilfe von LEDs angezeigt. Die SmartWire-
DT Diagnose-LED signalisiert den Netzwerk-/Modulstatus.
⑤
① ④

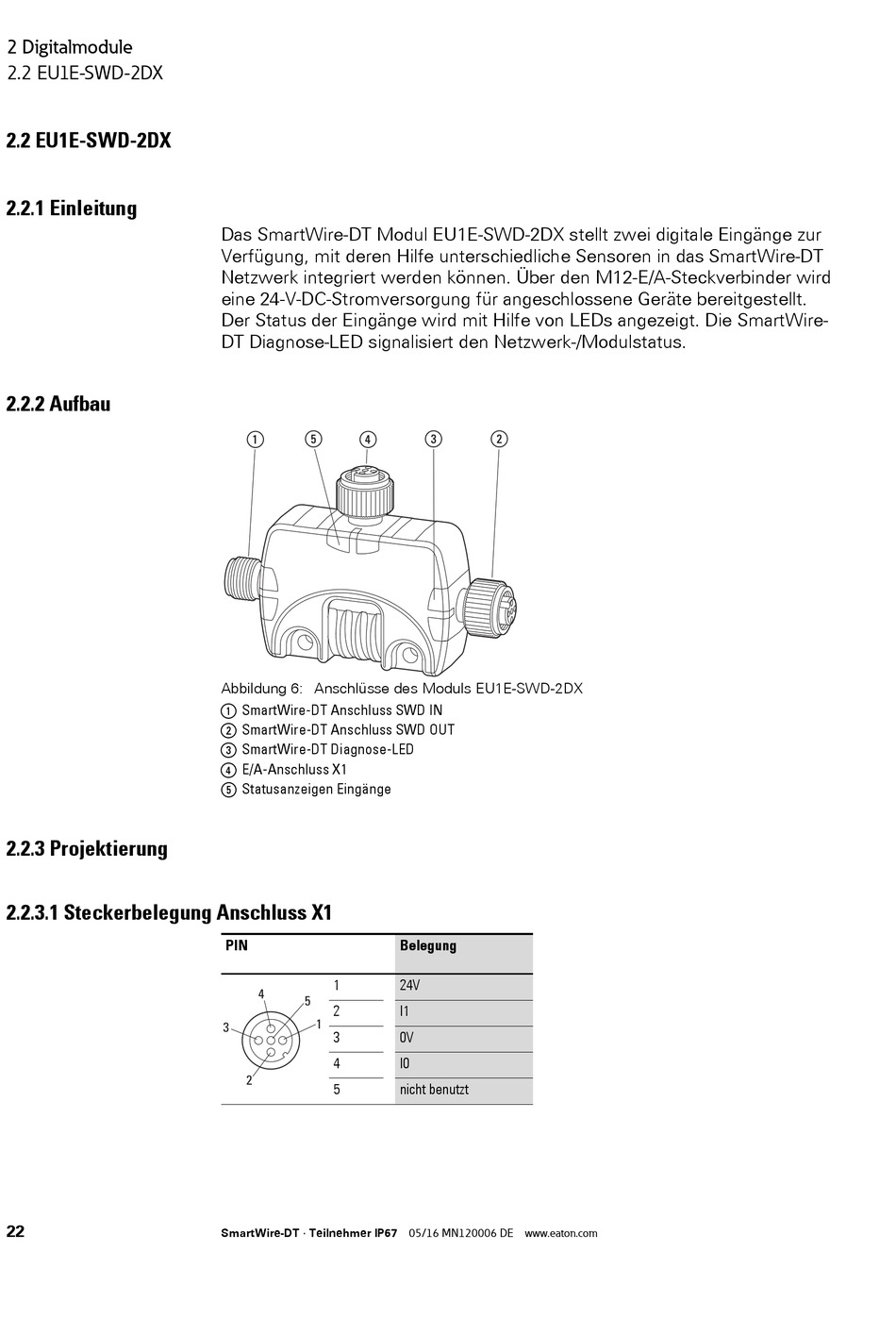

Abbildung 6: Anschlüsse des Moduls EU1E-SWD-2DX
a SmartWire-DT Anschluss SWD IN
b SmartWire-DT Anschluss SWD OUT
c SmartWire-DT Diagnose-LED
d E/A-Anschluss X1
e Statusanzeigen Eingänge
PIN
1
4
5
2
1
3
3
4
2
5
SmartWire-DT ∙ Teilnehmer IP67 05/16 MN120006 DE www.eaton.com
③
②
Belegung
24V
I1
0V
I0
nicht benutzt
