4 Zählermodul

4.1 EU1E-SWD-1CX

4.1.1 Einleitung

4.1.2 Aufbau

Das SmartWire-DT Modul EU1E-SWD-1CX stellt einen Zähleingang zur Ver-
fügung, mit dessen Hilfe ein Einfachzähler-, ein Vorwärts-/Rückwärts-Zähler
oder ein Inkrementalgeber in das SmartWire-DT Netzwerk integriert werden
kann. Über den M12-E/A-Steckverbinder wird eine optionale 24-V-DC-Strom-
versorgung bereitgestellt. Die SmartWire-DT Diagnose-LED signalisiert den
Netzwerk-/Modulstatus.
⑤
① ④

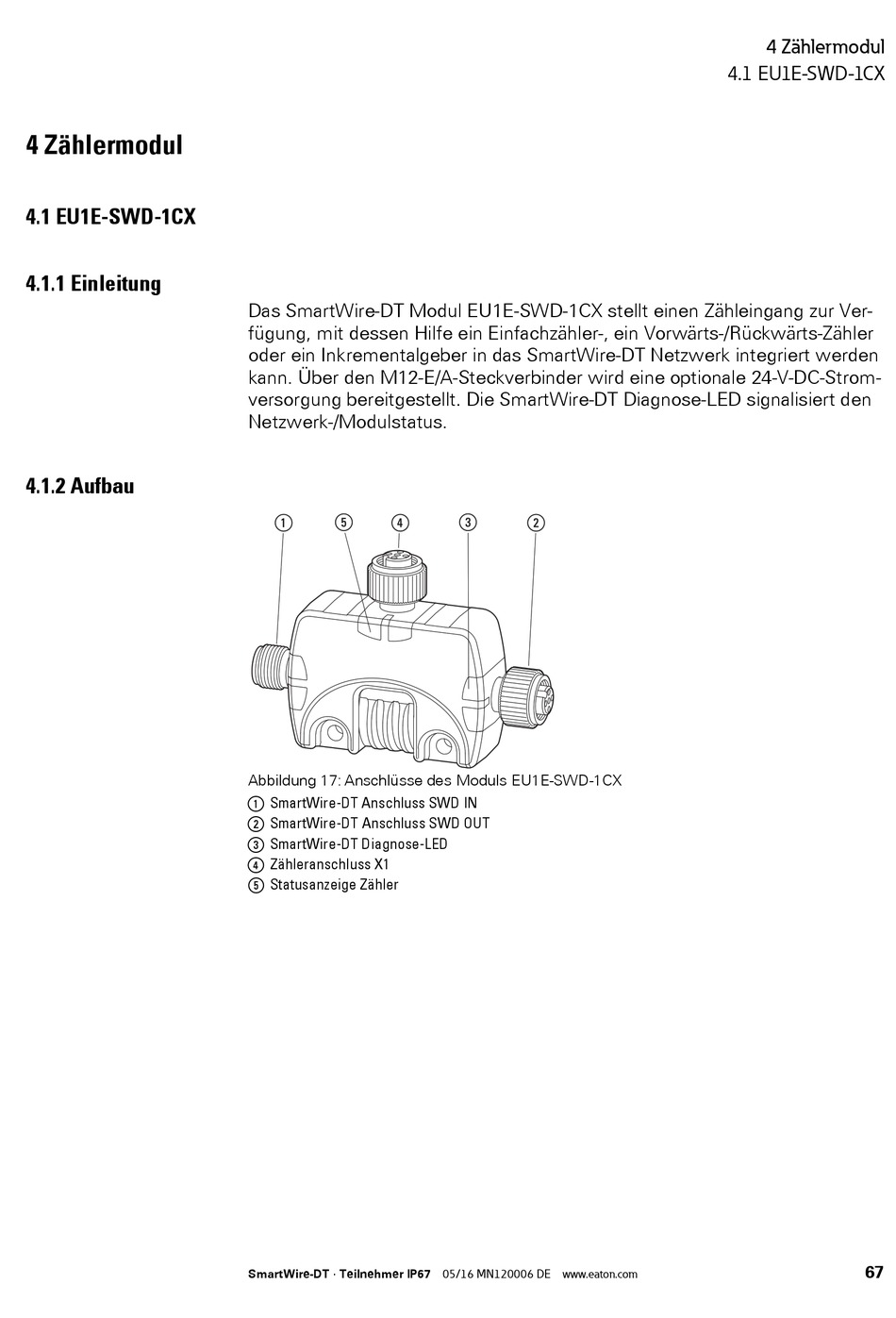

Abbildung 17: Anschlüsse des Moduls EU1E-SWD-1CX
a SmartWire-DT Anschluss SWD IN
b SmartWire-DT Anschluss SWD OUT
c SmartWire-DT Diagnose-LED
d Zähleranschluss X1
e Statusanzeige Zähler
SmartWire-DT ∙ Teilnehmer IP67 05/16 MN120006 DE www.eaton.com
③ ②
