4.1.5.2 Azyklische Programmierung
4.1.5.3 Funktionsweise
Die genaue Adressierung der Daten ist abhängig vom gewählten Program-
miersystem.
Neben den zyklischen Ein- und Ausgangsbytes kann der Datenzugriff auch
über die folgenden azyklischen Objekte erfolgen. Die Adressierung des
gewünschten Objekts erfolgt über die Parameter „ID"und „Index". Am Para-
meter „ID" wird hierbei die Teilnehmeradresse (= Position) des SmartWire-
DT Teilnehmers angegeben. Der Parameter „Index" adressiert das Objekt.
Die Art und Weise der azyklischen Datenkommunikation ist vom verwende-
ten Feldbus und Programmiersystems abhängig. Hinweise hierzu entneh-
men sie der Dokumentation des verwendeten Programmiersystems.
Das Modul stell drei azyklische Datenobjekte zur Verfügung
Index Bedeutung
1 Zählwert
2 Frequenz
3 Initialwert
Ein schreibender Zugriff auf den Initialwert (Index3) ist nur zulässig, wenn
Datenprofil 1 oder 2 gewählt wurde, eine Vorbelegung über zyklische Aus-
gangsdaten also nicht möglich ist.
Referenzierung
RS
①
AcRef
③
Ref
②
RefAc
④
CV
CV = RV (1x/nx)

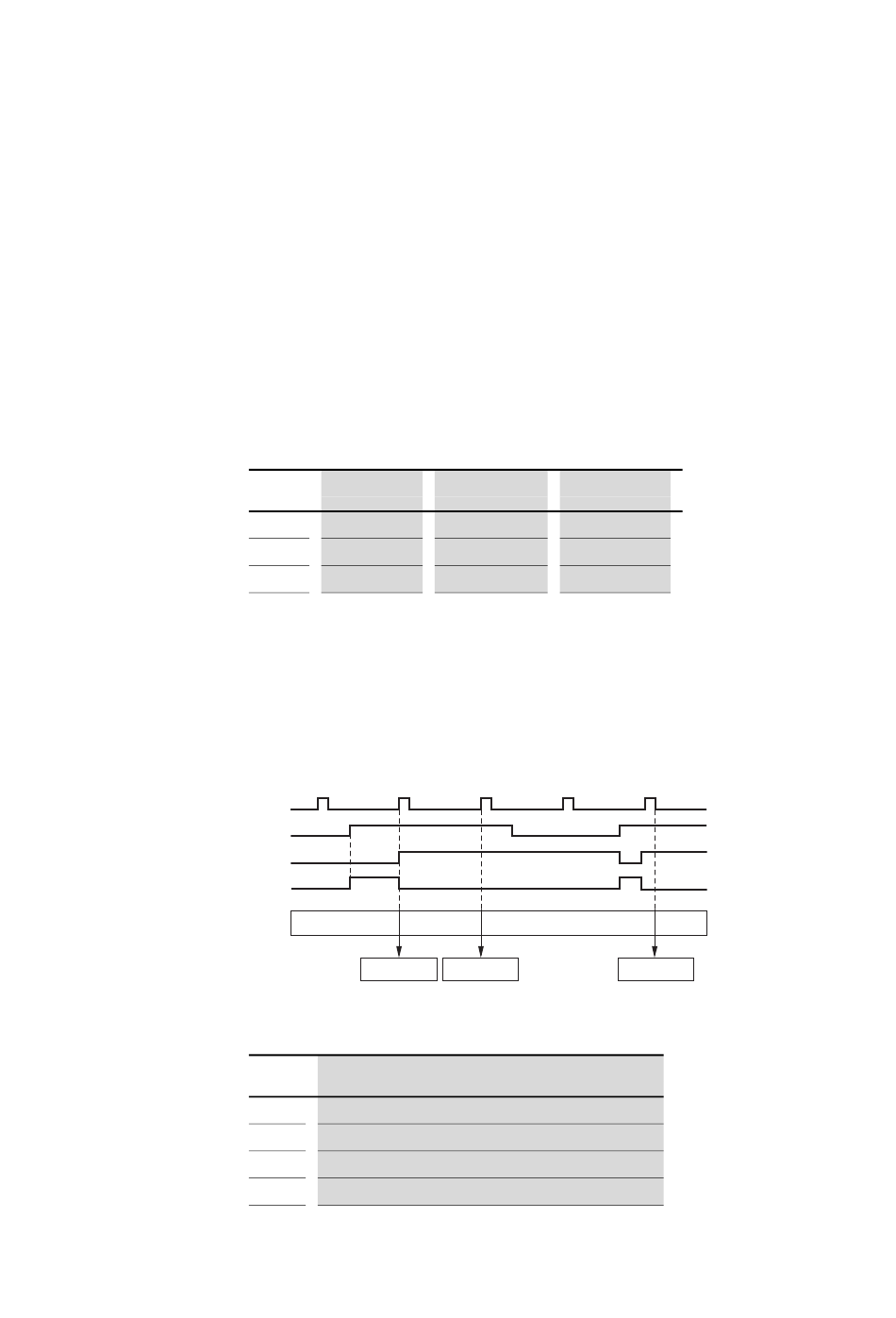

Abbildung 18: Referenzierung
Tabelle 3: Bedeutung der Signale
Signal Erläuterung
RS Reference Encoder Signal (Referenzsignal vom Geber)
AcRef Activate Referencing (Referenzieren aktivieren)
Ref Referenced (Referenziert)
RefAc Referencing activated (Referenzieren aktiviert)
SmartWire-DT ∙ Teilnehmer IP67 05/16 MN120006 DE www.eaton.com
Länge (in Byte) Zugriff
4 Lesen
2 Lesen
4 Lesen/Schreiben
CV CV
CV = RV (nx)
4 Zählermodul
4.1 EU1E-SWD-1CX
CV
CV = RV (1x/nx)
