Eaton ZP-ASA Montageanleitung

Montageanleitung
Arbeitsstromauslöser ZP-ASA
1. Beschreibung und Funktion
Der Arbeitsstromauslöser ZP-ASA ist ein Fernauslöser nach dem Arbeitsstromprinzip. Das
Reiheneinbaugerät ist zur Montage auf DIN-Tragschienen nach EN 50022 vorgesehen, ist 1 TE
(17,5 mm) breit, besitzt eine optische Schaltstellungsanzeige (rot/grün) und kann auch nachträglich
an jeden FI/LS Kombi-, Leitungsschutz- und Ausschalter bis zu 4 Teilungseinheiten, links angebaut
werden. FI-Schalter können nicht mit dem ASA betätigt werden. Die Fernauslösefunktion ist in
einem großen Spannungsbereich möglich. Durch einen zusätzlich ankoppelbaren Hilfsschalter ZP-
AHK, ZP-NHK ist eine Rückmeldung über die erfolgte Abschaltung erreichbar.
Die Reihenfolge der Montage muss, wie im Bild dargestellt, eingehalten werden, d.h. der
Arbeitsstromauslöser muss stets links am LS, FI/LS und vor dem Hilfsschalter angebaut werden.
Beim Anlegen einer Spannung im zulässigen Bereich spricht der Arbeitsstromauslöser praktisch
unverzögert an und löst intern den benachbarten LS, FI/LS Schalter aus. Dabei unterbricht er auch
die Zuleitung zur eigenen Magnetauslöserspule und verhindert dadurch bei Dauerauslösebefehlen
eine thermische Überlastung der Auslöseeinrichtung. Während eine Überlänge des
Auslöseimpulses also nicht schaden kann, ist eine Mindestimpulsdauer zur sicheren Funktion not-
wendig. Die Schalthebel des ASA und des LS, FI/LS sind mechanisch gekoppelt, sodass beim
Einschalten des LS, FI/LS der Knebel des ASA "mitgenommen" wird. Bei händischem Ausschalten
des LS, FI/LS löst der ASA auch ohne Steuerspannung mechanisch mit aus.
Im Falle der elektrischen Auslösung des LS, FI/LS wird der ASA ebenfalls intern mechanisch aus-
gelöst und geht in die AUS-Position. Bei einer äußeren mechanischen Ausschaltbehinderung des
ASA Schaltknebels kann dieser durch eine "Freiauslösung" wie jeder LS-Schalter trotzdem intern
auslösen.
2. Technische Daten
Wechselspannungsbereich
Ansprechgrenze
Betriebsspannungsbereich
max. Stromaufnahme im Einschaltzeitpunkt
Stromflusszeit bei max. Stromaufnahme
Gleichspannungsbereich
Ansprechgrenze
Betriebsspannungsbereich
max. Stromaufnahme im Einschaltzeitpunkt
Stromzuflusszeit bei max. Stromaufnahme
Mindest-Impulsdauer
Innenwiderstand
Einschaltdauer
Auslösezeit
Stoßspannungsfestigkeit (1,2/50ms)
Lebensdauer Schaltungen
Klemmen oben/unten
Leiterquerschnitt
Materialstärke Verschienung
Eaton Industries (Austria) GmbH, Eugenia 1, 3943 Schrems, Austria
© 2018 by Eaton Industries (Austria) GmbH, www.eaton.eu/documentation
INSTRUCTIONS FOR INSTALLATION Shunt
Trip Release ZP-ASA
1. Function and Description
The shunt trip release type ZP-ASA is a remote release based on the working current principle.
The device for modular installation has been designed for installation on DIN support bars accor-
ding to EN 50022. It is 1 MU (=17.5 mm) wide, has an optical switching position indicator
(red/green) and can be mounted subsequently on the left hand side onto combined MCB, RCBO
device, miniature circuit breaker or circuit breaker of up to 4 module units. RCS devices cannot
be actuated with the ASA. Remote tripping is possible within a wide voltage range. An auxiliary
switch which can be connected additionally permits transmission of a message that switchoff has
occurred.
The sequence of installation as shown in the diagram must be observed, i.e. the shunt trip
release must always be installed to the left of the MCB, RCBO and upstream of the auxiliary
switch ZP-AHK,ZP-NHK.
When applying a voltage within the permitted range, the shunt trip release responds virtually
without delay and causes internal tripping of the MCB, RCBO mounted next to it. At the same
time, it cuts the power supply to its own trip coil and thus prevents thermal overload of the triip-
ping device in case of continuous tripping commands. Consequently, excessive length of the trip-
ping pulse does not cause damage to the device. However, a minimum pulse length is required
for reliable functioning. The switching toggles of the ASA and MCB, RCBO are coupled mecha-
nically in such a way that when the MCB, RCBO is activated the toggle of the ASA is moved
simultaneously. In case the MCB, RCBO is switched off manually, the ASA trips mechanically
even if no control voltage is present. In case of electric tripping of the MCB, RCBO, the ASA is
also activated internally by mechanical means and goes to the OFF-position. If an external obsta-
cle prevents the ASA switching toggle from moving to the OFF-position, the device may still trip
internally like any MCB independently of the toggle position.
2. Technical Data
AC range
Responding limit
Operating voltage range
Max. current consumption at the moment of switching on (A)
Duration of current flow at max. current consumption
DC range
Responding limit
Operating voltage range
Max. current consumption at the moment of switching on (A)
Duration of current flow at max. current consumption
Minimum pulse duration
Internal resistance
Duty
Tripping time
Peak withstand voltage (1,2/50ms)
Service live operating cycles
Upper/lower terminals
Conductor cross section
Busbar thickness
D
~ 24V 230V
(V) 10 60
(V) 12 - 110 110 - 415
(A) 15 2,1
(ms) 10 -
= 24V 230V
(V) 9 72
(V) 12 - 60 110-220
(A) 21 1
(ms) 2 -
(ms) 15 10
(Ohm) 2,19 215
(%) 100
(ms) < 20
(kV) 2,5
> 4000
Maul-, Lift/Maul-, Lift
mm² 1 - 25
mm 0,8 - 1,5
MA-ZP-ASA.qxd / 07.2018f / IL019163ZU / 150501251
All Rights Reserved / Printed in Austria
www.eaton.com/recycling
GB
~ 24V 230V
(V) 10 60
(V) 12 - 110 110 - 415
15 2,1
(ms) 10 -
= 24V 230V
(V) 9 72
(V) 12 - 60 110-220
21 1
(ms) 2 -
(ms) 15 10
(Ohm) 2,19 215
(%) 100
(ms) < 20
(kV) 2,5
> 4000
open mouthet, lift/
mm² 1 - 25
mm 0,8 - 1,5

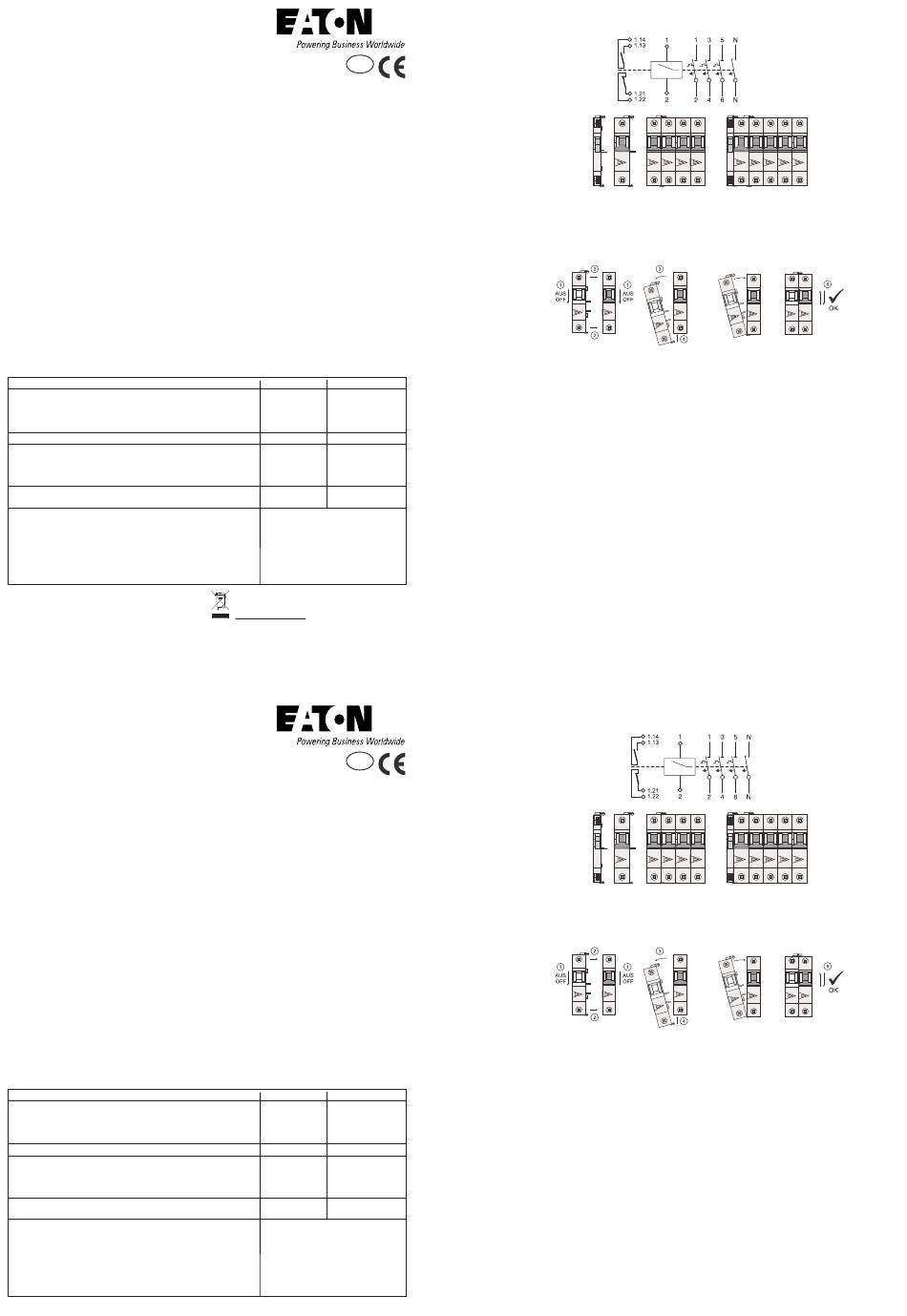

3. Schaltbild ZP-AHK ZP-ASA
(zusätzlich möglich)
4. Montagehinweise
4.1. ASA und LS, FI/LS in die AUS-Position bringen und gemäß Darstellung
anschnappen.
4.2. Gerätekombination ASA/PLS oder ASA/PKN durch Einschaltknebel des PLS
einschalten.
5. Hinweise
Der Arbeitsstromauslöser Z7-ASA ist klemmen- und somit verschienungskompatibel mit
allen Schaltgeräten. Sowohl die Blockverschienung, als auch die patentierte
Steckverschienung ZV7-können verwendet werden. Die Farbe des Schaltknebels ist für
die 24- und 230V - Ausführung schwarz.
6. Warnungen
Die Montage, der Anschluss und die Inbetriebnahme dieses Gerätes darf nur durch eine
autorisierte Elektrofachkraft erfolgen. Vor dem Arbeiten am Gerät unbedingt Spannung
abschalten. Wird trotz Beachtung der Montageanweisung keine einwandfreie Funktion
erreicht, kann das Gerät schadhaft sein und ist an den Lieferanten einzusenden.
Eigenmächtige Eingriffe oder Manipulationen sind nicht zulässig und schließen jede
Gewährleistung aus.
Der Arbeitsstromauslöser ZP-ASA ist zum Fernauslösen von Schaltern entwickelt worden
und erfüllt bei Beachtung der Montageanweisung und des zulässigen
Spannungsbereiches mit hoher Sicherheit seine Aufgabe. Eine NOT-AUS-Schaltfunktion
ist zwar technisch mit dem Arbeitsstromauslöser realisierbar. Für diese Anwendungen
werden jedoch vorzugsweise Passiv-Auslöser, z.B. Unterspannungsauslöser empfohlen.
Die Betätigung des ZP-ASA mit Spannungen unter oder über dem im Pkt. 2 angegebe-
nen Betätigungsspannungsbereich kann das Gerät beschädigen und ist daher unbedingt
zu vermeiden. Besonders bei der 24V-Type ist auf eine ausreichende Leistung der
Kleinspannungsquelle (Trafo) zu achten. Maximale Stromaufnahme und Dauer siehe
Punkt 2 (techn. Daten).
3. Circuit Diagram ZP-AHK ZP-ASA
(additional possible)
4. Installation
4.1. Move the ASA and MCB, RCBO to the OFF-position.
4.2. Switch on the device combination ASA/MCB, RCBO by means of the switchon
toggle of the MCB, RCBO.
5. Import Notes
The shunt trip release ZP-ASA is terminal compatible and thus busbar compatible with all
switchgear devices. Both busbar blocks and the patented plugin busbars ZV can be
used. The colour of the switching toggle of the 24 and 230V versions is black.
6. Warnings
Installation, connection, and starting-up of this protective device is strictly reserved to
authorized electrical specialists. In any case, turn off power before working at the device.
If despite taking into account the instructions for installation, flawless functioning of the
device is not achieved, it may be defective and should be forwarded to the supplier. Do
not attempt to make any repairs on your own. This would invalidate our warrenty.
The shunt trip release ZP-ASA has been developed for remote tripping of Power Line
devices and is highly reliable when taking into account the instructions for installation and
the permissible voltage range. It is technically possible to use the shunt trip release for
an emergency off function. However, it is recommended to use passive releases, e.g.
undervoltage releases, for this purpose.
Operating the ZP-ASA at voltages above or below the operating voltage range specified
in item 2 may damage the device and therefore must be avoided in any case. Sufficient
output of the extra-low voltage source (transformer) must be ensured particularly for the
24 V type. Maximum current consumption and duration see item 2 (Technical Data).
PLS
PLS
