Siemens simovert masterdrives Betriebsanleitung Seite 19

11.2006
K1
K2
+UB
1
1 4
X404
Siemens AG 6SE7087-6CX84-3DB0
SIMOVERT MASTERDRIVES
-X402
1
90 °
2
3
4
5
6
7
11
Fehler
14
X80
≤ 100 m
X404:

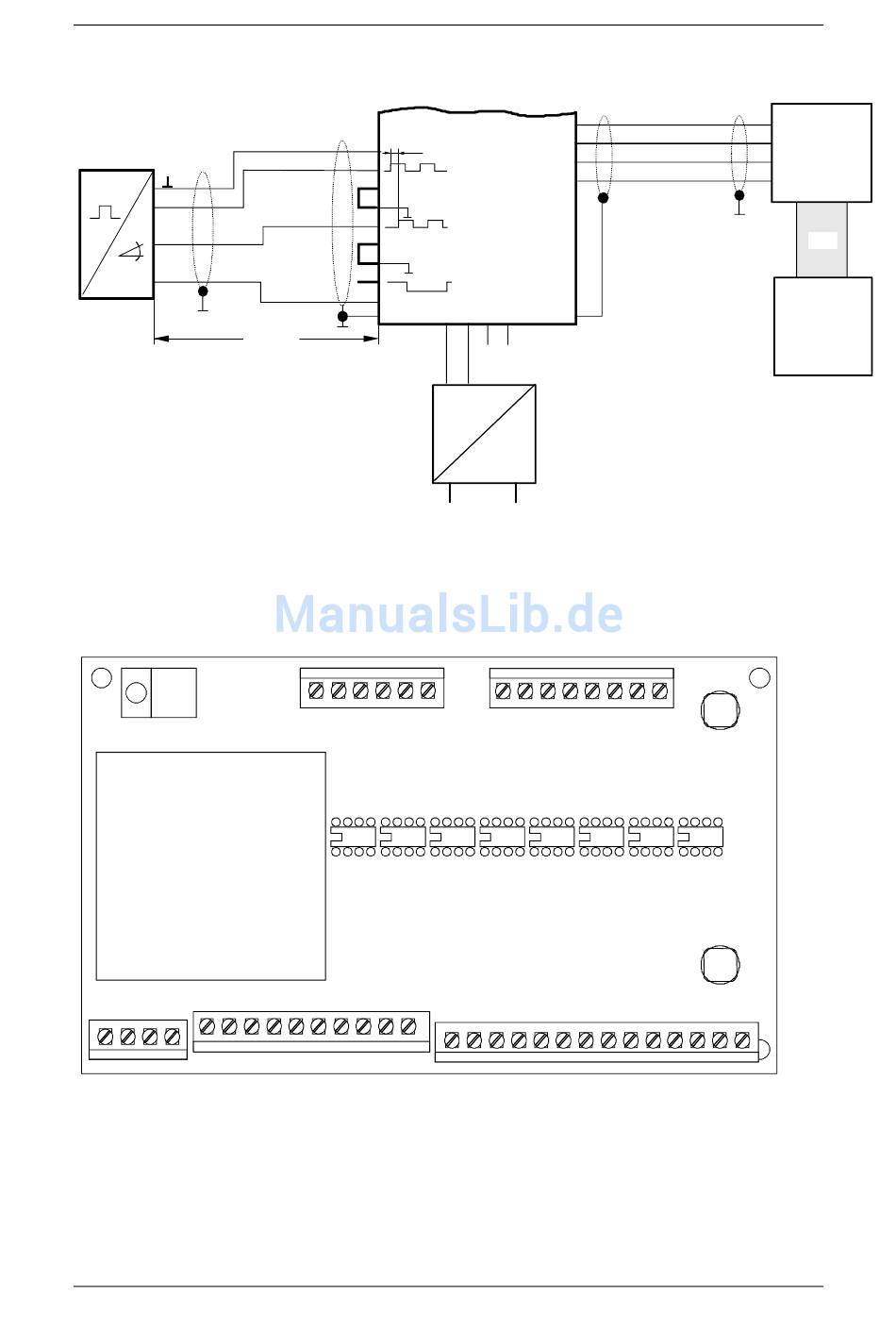

Bild 5-2 HTL-Tacho ohne Differenzspur (Typ H0G9, Firma Hübner Berlin) bei
Einsatz der TSY-BGR und externer Stromversorgung bei
SIMOVERT FC
6
X403
10
X401
Bild 5-3 Klemmenleistenanordnung auf der DTI-Baugruppe
6SE7090-0XX84-3DB0
Digital tacho-Interface
-X403
1
2
3
Impulsspur A
6
Impulsspur B
DTI
Tachoüberwachung
X81
1 2 3 4
- +
24 V
115 / 230 V
L1
N
1 8
X405
1
X402
Technische Daten
-X113
1
2
TSY
3
6
LBA
CU1
1
14
5-3
