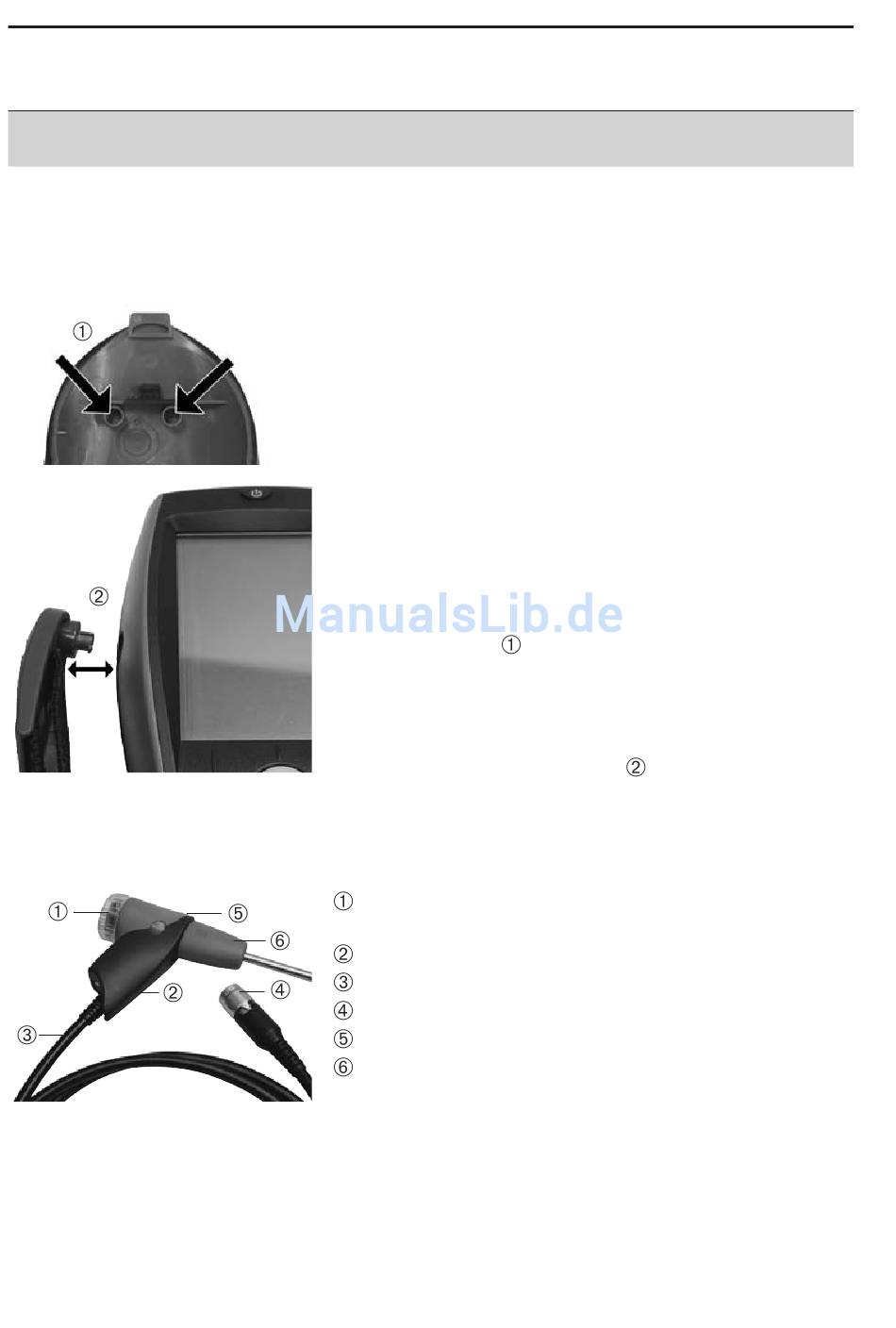

C.1.7 Tragegurt
Tragegurt befestigen:
Placeholder:
Halterung_Verschluss-
stopfen.tif
Tragegurt.tif
C.2 Modulare Abgassonde
Placeholder:
Abgassonde.tif
1 Verschlusskappen an den Gehäuseseiten
entnehmen.
Verschlusskappen a a uf d d er I I nnenseite d d es
Servicedeckels b b efestigen:
1 Messgerät auf die Frontseite legen.
2 Den Servicedeckel an den Markierungen (Pfeile)
mit Daumen und Zeigefinger fassen und leicht
drücken, um die Verriegelung zu lösen.
3 Servicedeckel hochklappen und abnehmen.
4 Verschlusskappen in den beiden Halterungen
auf der Innenseite des Servicedeckels
befestigen ( ).
5 Servicedeckel aufsetzen und einrasten.
2 Tragegurt-Clip in den Befestigungsösen an der
Geräteseite einrasten. Führungsnut beachten, Gurt
muss nach "unten" zeigen ( ).
Abnehmbare Filterkammer mit Sichtfenster,
Partikelfilter
Sondengriff
Anschlussleitung
Anschlussstecker Messgerät
Entriegelung Sondenmodul
Sondenmodul
C. Produktbeschreibung
C.1 Messgerät
13
