Netzwerk-
Client-Netzwerk deaktiviert (Standard)
Bond-Modus
LACP
• Die Ports 2 und 4 verwenden eine
(802.3ad)
LACP-Verbindung für das Grid-
Netzwerk.
• Die Ports 1 und 3 werden nicht
verwendet.
• Ein VLAN-Tag ist optional.
Bond-Modus für aggregierten Ports
Die Abbildung zeigt, wie die vier Netzwerk-Ports im Bond-Modus für aggregierte Ports verbunden sind.
Legende
1
In der Tabelle sind die Optionen für die Konfiguration der Netzwerkports zusammengefasst. Sie müssen
nur die Einstellungen auf der Seite Link Configuration konfigurieren, wenn Sie eine nicht-
Standardeinstellung verwenden möchten.
Netzwerk-
Client-Netzwerk deaktiviert (Standard)
Bond-Modus
Nur LACP
• Die Ports 1-4 verwenden einen
(802.3ad
einzelnen LACP Bond für das Grid
Network.
• Ein einzelnes VLAN-Tag identifiziert
Grid-Netzwerkpakete.

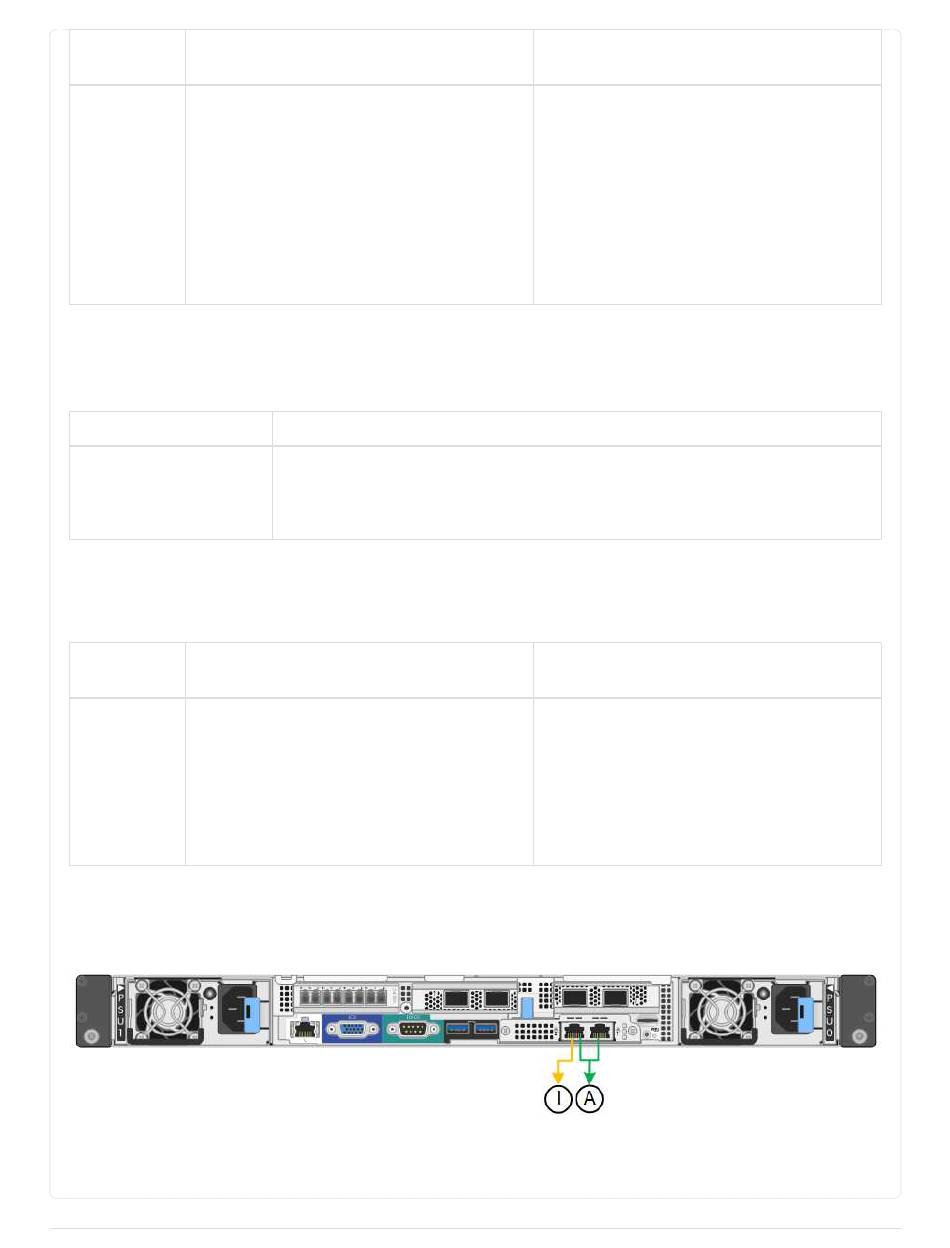

Active-Backup Netzwerk-Bond-Modus für Management-Ports
Diese Abbildung zeigt, wie die beiden 1-GbE-Management-Ports des SG6000-CN-Controllers im Active-
Backup-Netzwerk-Bond-Modus des Admin-Netzwerks verbunden sind.
SG6100
160
Welche Ports sind verbunden
Alle vier Ports werden in einer einzelnen LACP Bond gruppiert, sodass alle
Ports für den Grid-Netzwerk- und Client-Netzwerk-Traffic verwendet werden
können.
Client-Netzwerk aktiviert
• Die Ports 2 und 4 verwenden eine
LACP-Verbindung für das Grid-
Netzwerk.
• Die Ports 1 und 3 verwenden eine
LACP Bond für das Client-Netzwerk.
• VLAN-Tags können für beide Netzwerke
festgelegt werden, damit der
Netzwerkadministrator dies tun kann.
Client-Netzwerk aktiviert
• Die Ports 1-4 verwenden eine einzelne
LACP-Verbindung für das Grid-
Netzwerk und das Client-Netzwerk.
• Zwei VLAN-Tags ermöglichen die
Trennung von Grid-Netzwerkpaketen
von Client-Netzwerkpaketen.
