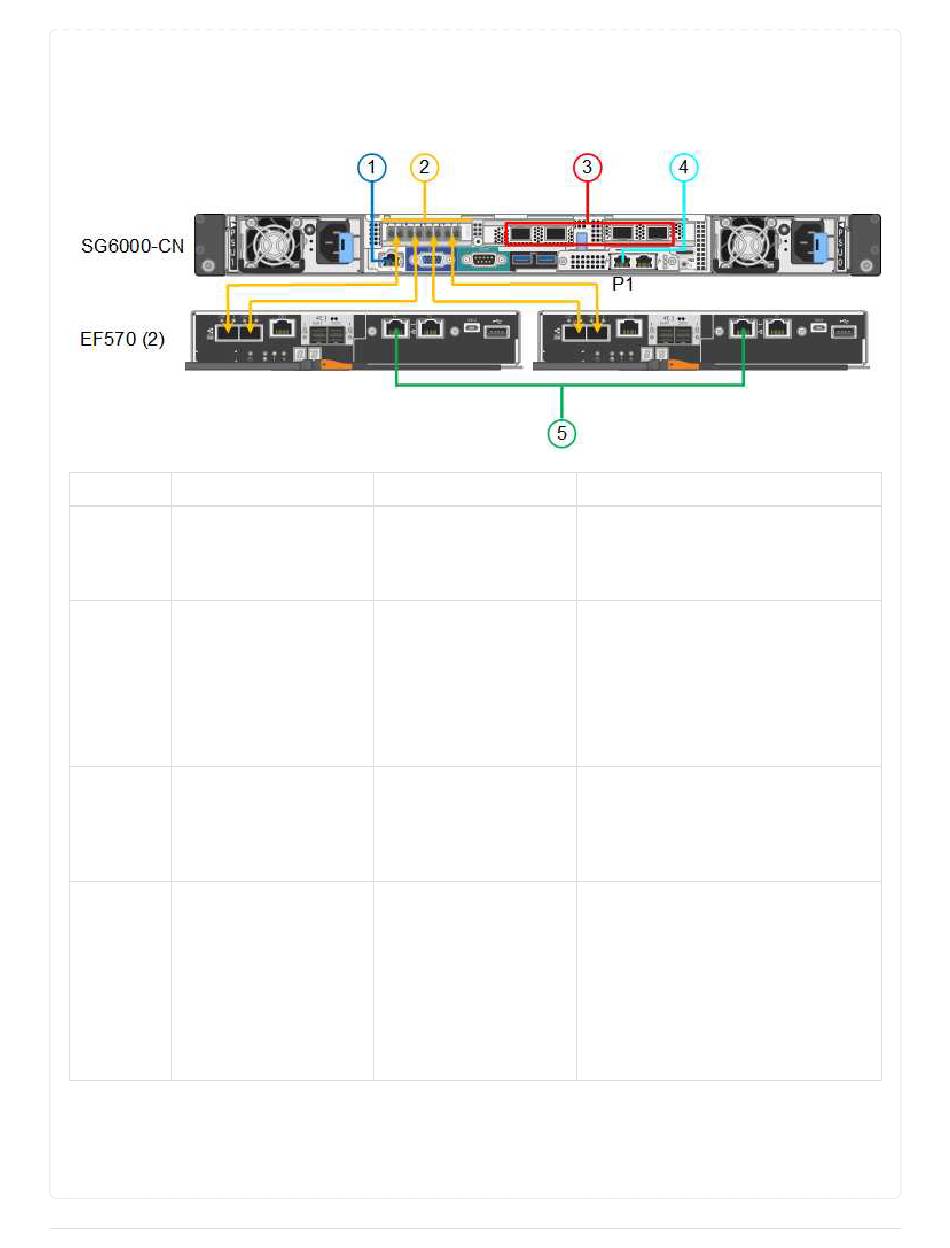

Die folgende Abbildung zeigt die drei Controller in der SGF6024 Appliance mit dem SG6000-CN
Compute-Controller oben und den beiden EF570 Storage-Controllern nebeneinander unter dem
Computing-Controller.
SGF6024-Verbindungen:
Legende
Port
1
BMC-Management-Port
am SG6000-CN
Controller
2
FC-Verbindungs-Ports:
• 4 auf dem SG6000-
CN-Controller
• 2 auf jedem Storage
Controller
3
Vier Netzwerk-Ports auf
dem SG6000-CN
Controller
4
Admin-Netzwerk-Port
am SG6000-CN
Controller (in der
Abbildung mit P1
gekennzeichnet)
Typ des Ports
1 GbE (RJ-45)
Optisches 16-Gbit/s FC
SFP+
10/25-GbE
1 GbE (RJ-45)
Achtung: dieser Port
arbeitet nur bei 1000
BaseT/full und
unterstützt keine
Geschwindigkeiten von
10 oder 100 Megabit.
Nutzung
Stellt eine Verbindung zum Netzwerk
her, in dem Sie auf die BMC-
Schnittstelle zugreifen.
Verbinden Sie jeden Speicher-
Controller mit dem SG6000-CN-
Controller.
Stellen Sie eine Verbindung zum Grid-
Netzwerk und dem Client-Netzwerk
für StorageGRID her. Siehe
Bond-Modi
(SG6000-CN-Controller)".
Verbindet den SG6000-CN-Controller
mit dem Admin-Netzwerk für
StorageGRID.
"Port-
117
