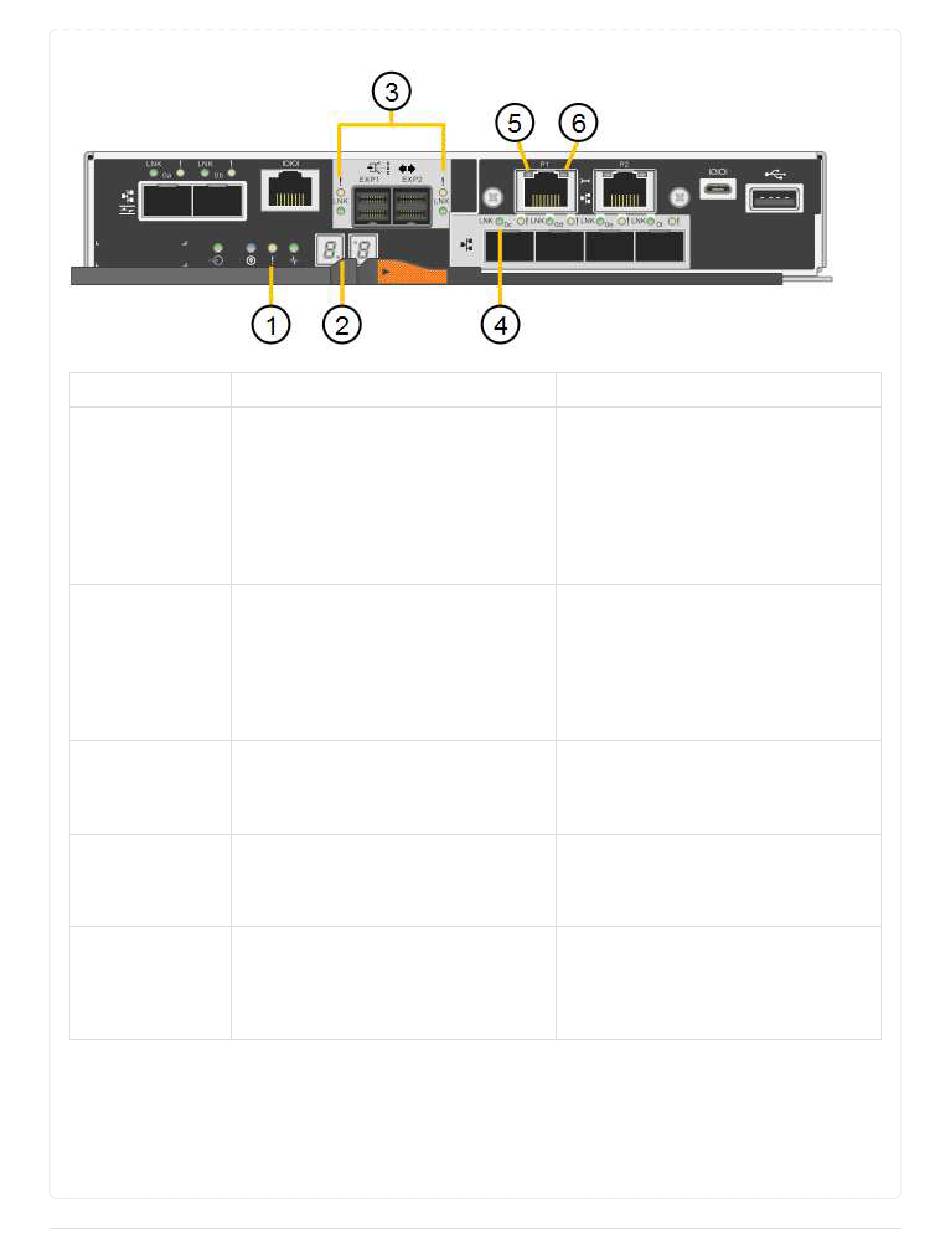

Die folgende Abbildung zeigt Statusanzeigen auf dem E5700SG Controller.
Legende
1
2
3
4
5
132
Anzeige
Warnungs-LED
Sieben-Segment-Anzeige
Warn-LEDs für den Erweiterungsport
Status-LEDs für Host-Port-Link
Status-LEDs für Ethernet Link
Beschreibung
Gelb: Der Controller ist fehlerhaft und
erfordert eine Bedienerwarnung, oder
das Installationsskript wurde nicht
gefunden.
Aus: Der Controller funktioniert
ordnungsgemäß.
Zeigt einen Diagnosecode an
Sieben-Segment-Anzeigesequenzen
ermöglichen es Ihnen, Fehler und den
Betriebszustand der Appliance zu
verstehen.
Gelb: Diese LEDs sind immer gelb
(keine Verbindung hergestellt), da das
Gerät die Erweiterungs-Ports nicht nutzt.
Grün: Die Verbindung ist aktiviert.
Aus: Die Verbindung ist ausgefallen.
Grün: Es wird eine Verbindung
hergestellt.
Aus: Keine Verbindung hergestellt.
